60mm规格方形轴流散热风扇三维建模

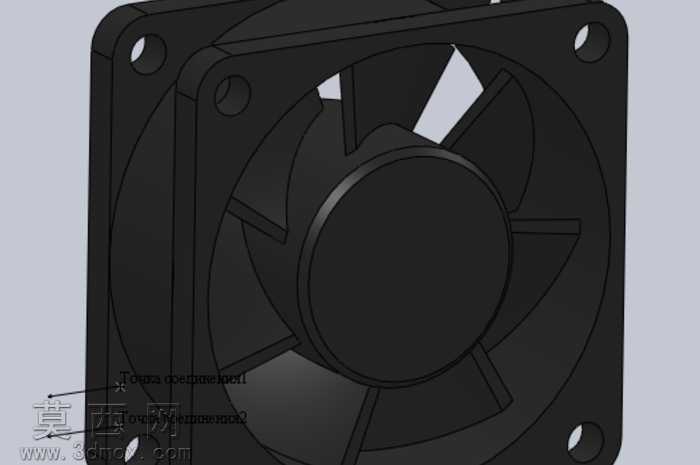

本作品为60mm规格方形轴流散热风扇的三维建模成果，建模过程以SolidWorks为核心工具，遵循工业散热部件的实际生产尺寸规范开展设计。首先从外框结构入手，精准还原方形安装外框的轮廓特征，外框四角预留标准安装孔位，孔位的孔径、沉台深度、孔距均严格匹配60规格风扇的通用安装标准，外框的壁厚做均匀化处理，既保证结构强度也预留内部风腔的合理空间，外框边缘做微小倒角处理，还原真实产品的注塑工艺特征，避免尖锐棱角的不合理设计。接下来完成内部扇叶与轮毂的建模，轮毂采用中心圆柱式结构，作为扇叶的承载基体，轮毂直径与外框内圈尺寸做合理配比，保证扇叶的有效送风面积；扇叶采用后掠式轴流叶片构型，每片叶片的曲面弧度、安装倾角、叶根与叶尖的厚度渐变都经过反复调整，叶片与轮毂的衔接处做平滑过渡处理，还原真实产品的流体力学设计特征，同时保证叶片转动时与外框内壁保留均匀的安全间隙，避免出现干涉问题。建模过程中对各部件的装配关系做严谨约束，外框、轮毂、扇叶为一体化装配结构，所有配合面均贴合实际生产的装配逻辑，无错位、缝隙不合理等问题。材质渲染阶段，外框与扇叶均采用哑光黑色工程塑料材质，还原常见散热风扇的ABS或PC材质质感，调整材质的粗糙度、反光度参数，让模型呈现出真实注塑件的哑光质感，无过度反光的失真效果；渲染视角采用斜向正视角度，清晰展示风扇的正面结构、安装孔位、叶片排布特征，光影效果柔和，能够直观呈现模型的结构细节。设计思路上，该模型以通用型60mm轴流散热风扇为原型，兼顾电子设备散热场景的使用需求，可直接用于电脑机箱、工控设备、电源模块等场景的装配验证、布线布局参考，模型结构完整，特征清晰，无冗余几何元素，能够适配各类三维装配场景的使用需求，帮助设计者在项目布线、设备结构布局阶段快速完成散热部件的占位与适配验证，提升整体设计的效率。
