台式电脑CPU散热风扇结构设计作品

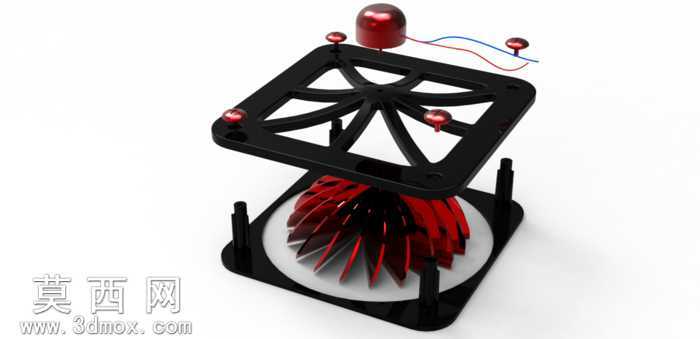

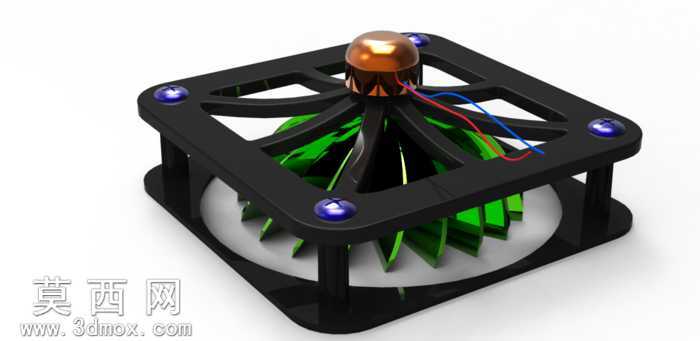

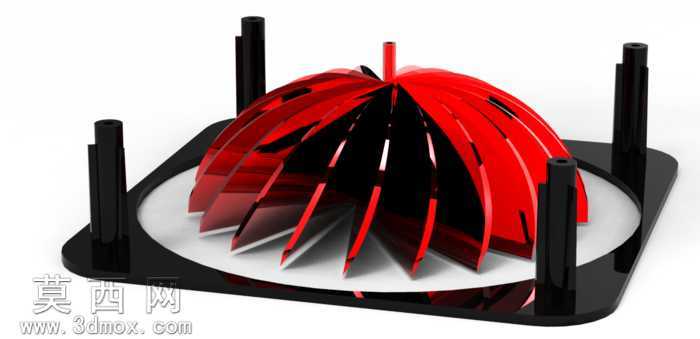

本作品为台式电脑CPU专用风冷散热风扇的三维结构设计，建模过程中严格遵循电脑硬件散热的实际尺寸规范与装配逻辑，先从核心散热底座开始搭建，底座采用方形承托结构，预留了与CPU顶盖接触的平整安装面，保证热量传导的贴合度。上方的固定框架采用放射状镂空筋条设计，既能够为气流提供顺畅的流通通道，减少风阻损耗，又可以在保证结构强度的前提下降低整体自重，框架四角设置了带缓冲胶垫的安装固定柱，对应主板上的标准风扇安装孔位，安装柱的高度经过精准测算，能够让散热鳍片与CPU表面保持合适的接触压力，避免压损核心硬件。中间的散热鳍片采用涡轮式放射排布设计，每一片鳍片的倾斜角度都经过反复调整，能够在扇叶转动时引导气流从中心向四周均匀扩散，带走鳍片上蓄积的热量，鳍片表面做了哑光质感的材质处理，模拟真实铝制散热鳍片的金属磨砂质感，同时搭配红色的半透明材质表现扇叶的视觉效果，还原市售高性能散热风扇的外观特征。顶部的接线端子与走线做了精细化建模，红黑蓝三色导线按照实际供电接线的走向排布，末端的固定胶粒也做了细节还原，保证整体模型的装配完整性。渲染阶段采用了工作室均匀布光方案，既能够清晰展现框架的镂空结构细节，也能突出红色扇叶与黑色框架的色彩对比，材质参数调整上区分了塑料框架的哑光质感、金属鳍片的微反光质感、缓冲胶垫的软胶质感以及接线外皮的塑胶质感，让整体模型的视觉表现更贴近真实产品的状态。设计思路上围绕CPU散热的核心需求，在保证结构可实际装配的前提下优化风道走向，兼顾了结构合理性与外观辨识度，完整还原了CPU风冷散热从固定结构到散热核心再到接线组件的全部细节，可用于电脑硬件结构教学、散热方案演示等场景。
