三轴数控铣床机械结构三维设计

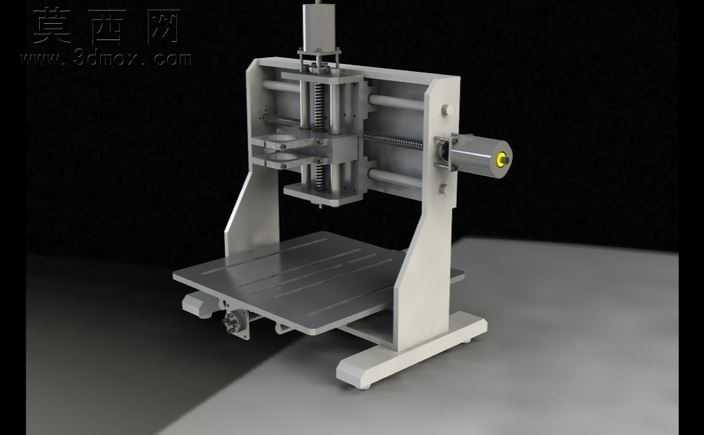

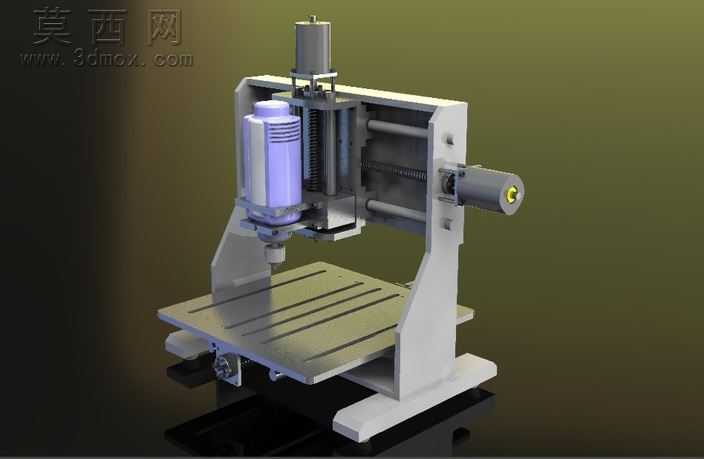

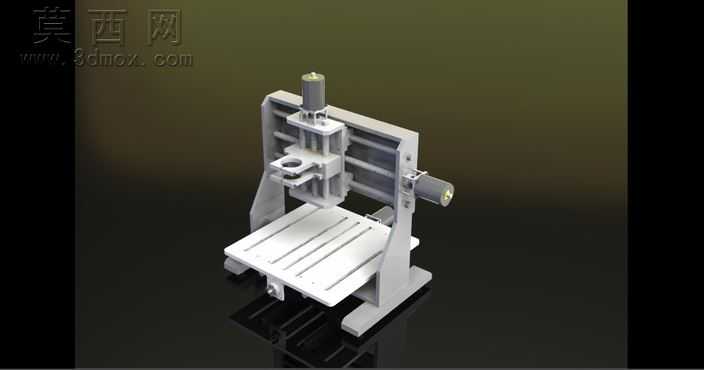

本作品为三轴数控铣床的完整三维结构设计，建模过程严格遵循小型数控加工设备的实际设计逻辑，从整体框架布局到各功能部件的装配关系均做了精细化还原。建模阶段先完成整体承载机架的搭建，采用立式龙门式布局作为整机的支撑基础，左右两侧立柱与底部基座采用一体化的刚性连接设计，保证加工过程中的结构稳定性，避免切削受力产生的形变影响加工精度。传动系统部分，分别对X、Y、Z三个进给轴的传动结构做了完整建模，Y轴承载工作台做前后方向进给，工作台表面设计有平行排布的T型槽结构，用于装夹固定待加工工件，保证工件装夹的牢固度与定位便利性；X轴搭载主轴组件做横向进给，Z轴负责主轴的上下进给运动，各轴的传动连接部位、导向导轨结构均做了清晰的结构表达，还原了丝杠传动搭配线性导轨的经典进给方案。主轴单元作为核心加工部件，建模时还原了主轴电机、主轴夹头的完整结构，可适配不同规格的铣削刀具，满足不同材料的铣削加工需求。渲染阶段采用金属质感材质对各结构件进行材质赋予，机架、工作台等铸铁部件采用哑光灰的铸铁材质，导轨、传动部件采用光亮的金属材质区分，通过光影效果清晰展现各部件的装配层次与结构轮廓，直观呈现整机的结构布局。设计过程中充分考虑了小型数控铣床的实际使用需求，整体结构紧凑，各运动轴的行程布局合理，既可以用于小型零件的精密铣削加工场景，也可作为数控设备教学、结构原理展示的参考模型，帮助理解三轴数控铣床的运动逻辑与结构组成，各部件之间的装配间隙、运动干涉均在建模时做了校验，保证结构设计的合理性与可行性。
