管端加工专用镗头机结构设计

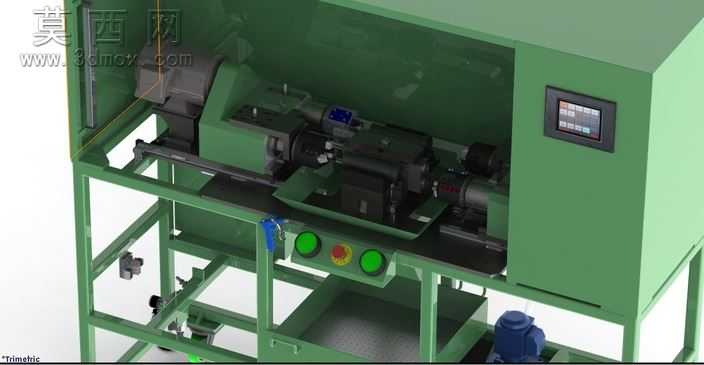

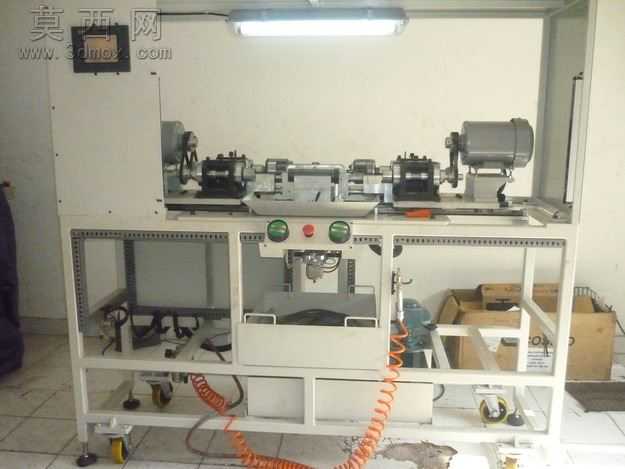

本镗头机为针对管类零件端头加工定制的专用切削设备，整体采用三维参数化建模完成全结构设计，建模过程中对各功能模块做了独立的装配约束，可实现运动部件的动作模拟，验证加工行程与部件干涉情况。设备主体采用方管焊接成型的框架式机架，机架做了分层结构设计，上层为加工工作区，布置切削主轴、进给滑台、工件装夹定位机构，中层布置操作按钮与气动控制元件，下层预留切削液收集、电机安装的空间，整体结构重心偏低，运行时稳定性更强。外观护罩采用钣金材质建模，表面做喷塑质感的材质渲染，护罩预留操作开口与观察区域，右侧集成嵌入式触控显示屏的安装位，可实现加工参数的可视化设置与设备状态监控。操作面板布置在机架前侧的人体工学高度位置，设置启动、停止、急停按钮，按钮采用不同颜色做功能区分，符合工业设备的操作安全规范。切削执行部分采用双轴对称布局设计，可针对管类零件的端头实现扩孔、镗削、端面整平等加工工序，解决无聊机头加工后管端尺寸精度不足的问题，加工后的管端可适配对应规格的轴承安装需求。建模过程中对主轴传动结构、进给导轨副、工件夹紧机构都做了详细的零件建模，各传动部件的配合公差在装配体中做了对应预留，可直接导出工程图用于生产加工参考。渲染阶段针对金属机架、钣金护罩、塑料按钮、玻璃显示屏、橡胶管路等不同材质做了对应的材质参数调整，还原真实工业设备的视觉质感，同时对加工区域的切屑收集结构、冷却管路布局做了细节优化，确保设备结构的实用性与合理性。
