家用手动 citrus 榨汁器三维结构设计

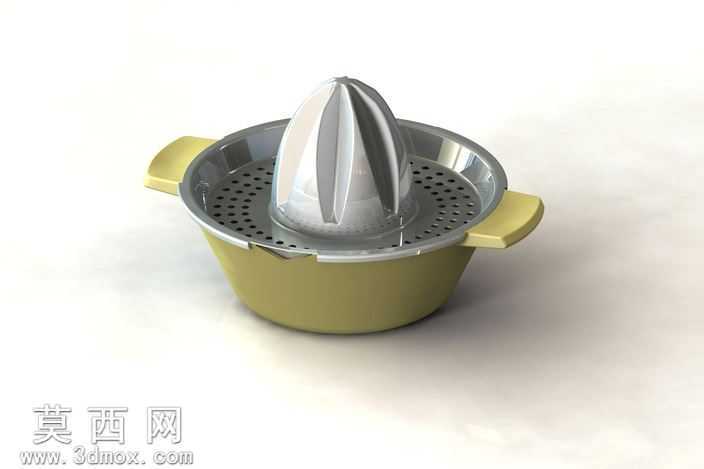

本作品为手动式柑橘类水果榨汁器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程遵循工业产品结构设计逻辑，从核心功能部件到外观细节均做了精准还原。模型整体分为三个核心结构模块：顶部的锥形榨汁凸头、中部带滤孔的沥水隔层、下部的集汁容器，两侧搭配对称式防滑把手，各部件之间的装配间隙、配合公差均按照日常家用厨具的实际生产标准做了参数设定。建模阶段首先通过旋转凸台命令生成榨汁凸头的基础曲面，凸头表面的导流棱边采用扫描切除命令制作，棱边的弧度、凸起高度经过反复调整，既保证挤压水果时能充分刺破果肉纤维提升出汁率，又避免棱边过于尖锐造成使用划伤；中部沥水隔层采用钣金类建模思路，先绘制环形基础轮廓，通过阵列命令均匀排布圆形滤孔，滤孔的直径、孔间距经过参数优化，既可以快速过滤果汁，又能有效拦截果籽与粗大果渣，隔层边缘做了卷边结构设计，既提升部件结构强度，又能与下部集汁容器实现卡扣式稳定配合。下部集汁容器采用抽壳命令制作，壳体壁厚均匀设定为2mm，符合食品级塑料厨具的常规生产壁厚要求，容器外侧的两个对称把手通过放样命令生成，把手的曲面弧度贴合人手握持的人体工学角度，表面做了微弧面处理提升握持摩擦力。材质与渲染阶段，集汁容器与把手赋予哑光食品级PP塑料材质，调整材质的漫反射粗糙度参数还原磨砂塑料的柔和质感，避免渲染时出现过强反光；沥水隔层与榨汁凸头赋予抛光不锈钢材质，调整金属反射率与高光参数，还原不锈钢部件的亮面金属质感，同时在凸头与沥水层的接触边缘做了轻微的磨损质感处理，提升模型的真实感。渲染场景采用纯白柔光摄影棚环境，添加顶部主光源与两侧补光，弱化硬阴影突出产品的结构轮廓，最终渲染效果清晰展现各部件的结构层次与材质差异。设计思路上完全围绕手动榨汁的使用场景展开，整体结构无多余复杂零件，所有部件均可通过常规注塑、冲压工艺实现量产，装配关系简单便于日常拆洗，各功能结构的尺寸比例均参考市面成熟手动榨汁器的人机尺寸，保证使用时的施力舒适度与榨汁效率，模型完整保留了所有建模参数与特征历史，可直接用于结构验证、3D打印原型制作或者产品改良设计参考。
