蜗杆传动式软管紧固夹箍三维设计

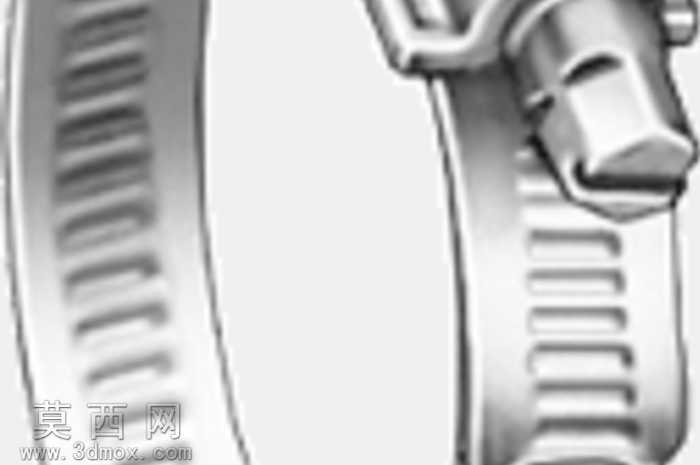

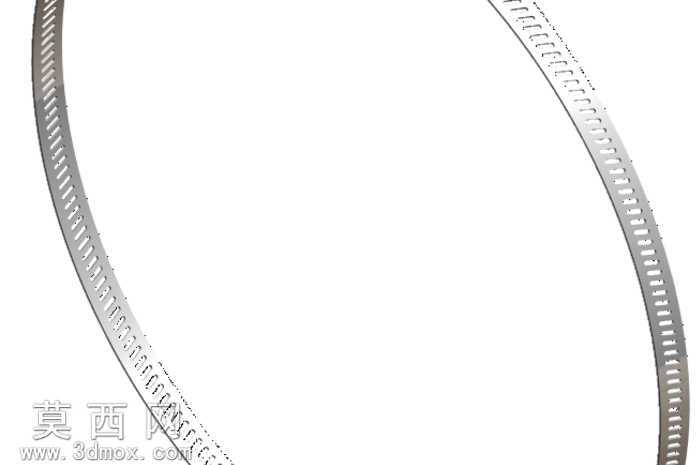

本作品为蜗杆传动结构的软管紧固夹箍三维建模成果，建模过程围绕产品实际功能与生产工艺展开，首先通过草绘绘制夹箍钢带的展开轮廓，精准定位钢带表面连续排布的啮合齿槽结构，齿形参数匹配蜗杆传动的啮合要求，保证锁紧过程中齿牙与蜗杆的顺滑咬合，避免出现滑牙、锁止失效的问题。建模时对钢带的弯折弧度进行参数化设置，可适配244毫米至283毫米区间内不同外径的软管，满足多场景管路紧固的使用需求。夹箍的蜗杆驱动部件单独建模，还原蜗杆头部的受力驱动结构，同时对蜗杆与钢带的装配间隙进行合理设置，既保证蜗杆转动时可顺畅带动钢带收束，又避免间隙过大导致的锁紧旷量。材质设置上，钢带部分赋予不锈钢金属材质，调整材质的反射粗糙度参数，还原不锈钢带冲压后的亚光金属质感，表面齿槽的凹凸结构通过法线贴图强化细节表现，蜗杆部件赋予镀锌钢材材质，区分不同零件的材质视觉差异。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方投射，清晰展现夹箍钢带的弧度轮廓与齿形细节，辅助光源补全暗部结构，避免蜗杆与钢带衔接处出现死黑区域，同时添加微弱的环境反射效果，提升金属材质的真实感。结构设计上充分考虑夹箍的实际使用逻辑，钢带的首尾衔接处做了圆滑过渡处理，避免安装时划伤软管外壁，蜗杆的安装座与钢带采用一体化限位结构，保证锁紧过程中蜗杆不会出现轴向窜动，整体模型的所有结构均参照实物产品的生产标准搭建，可直接用于产品结构验证、安装演示以及生产加工参考，参数化的尺寸设置支持快速调整夹箍的适配管径，无需重新搭建基础结构即可生成不同规格的夹箍模型，大幅提升同系列产品的设计效率。
