带减震结构的推车稳定支撑支腿设计

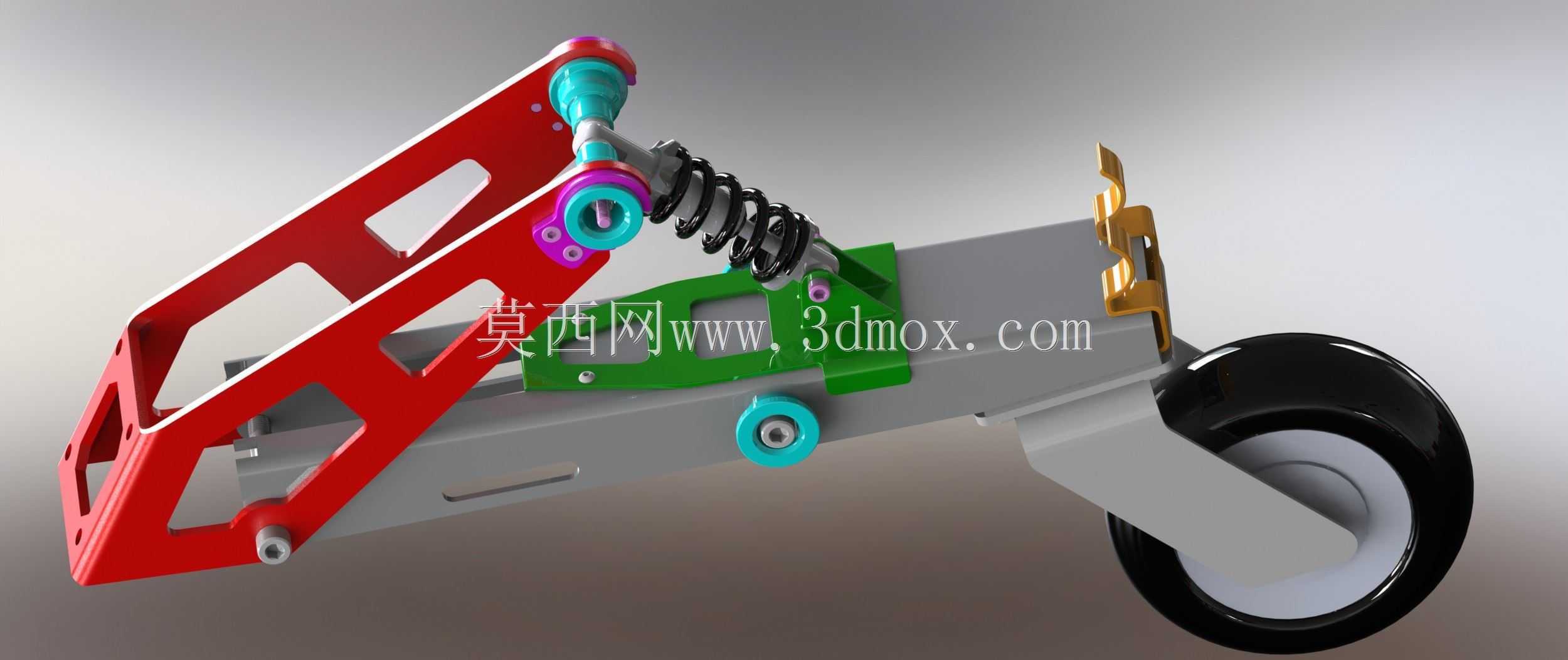

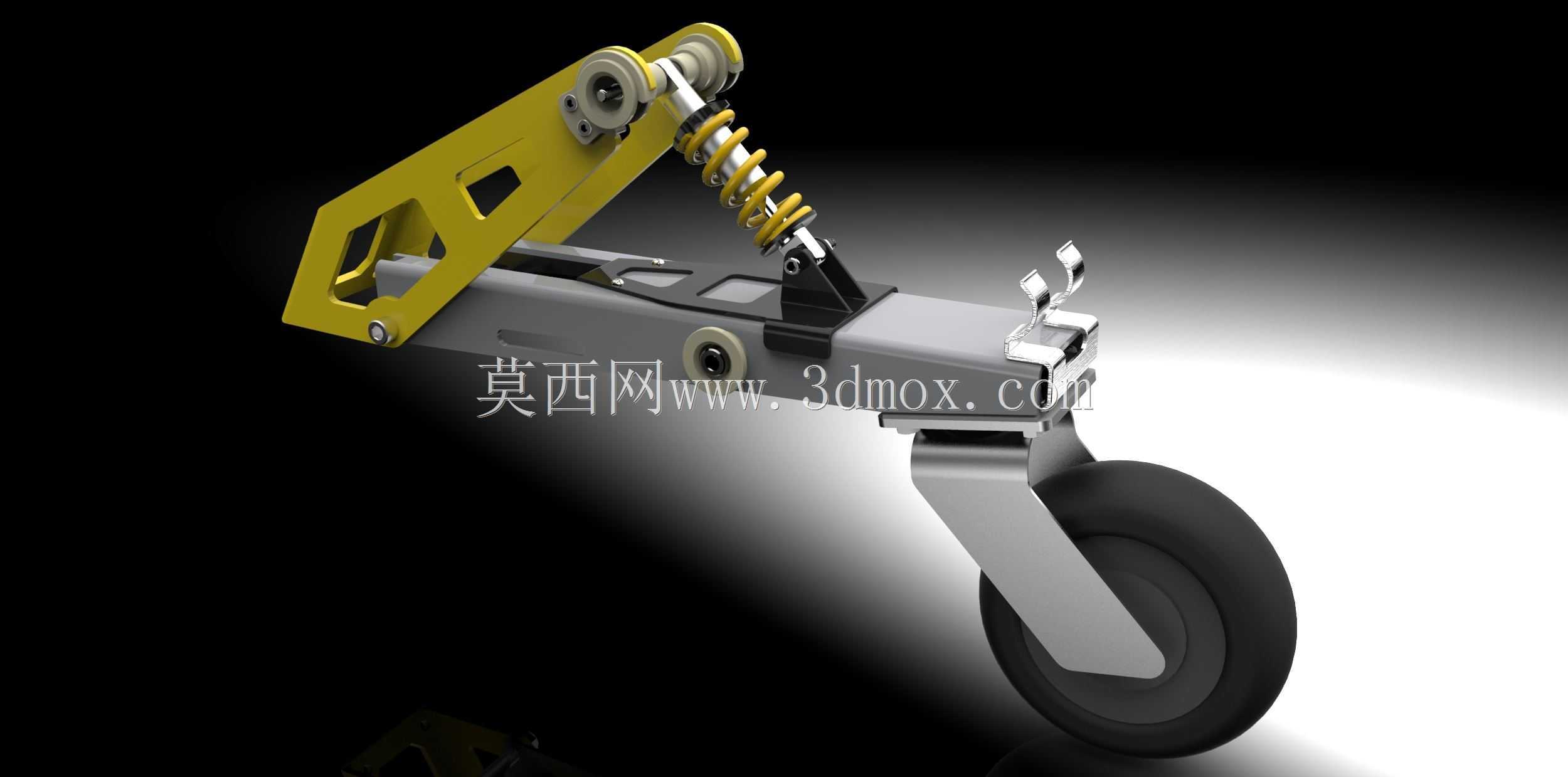

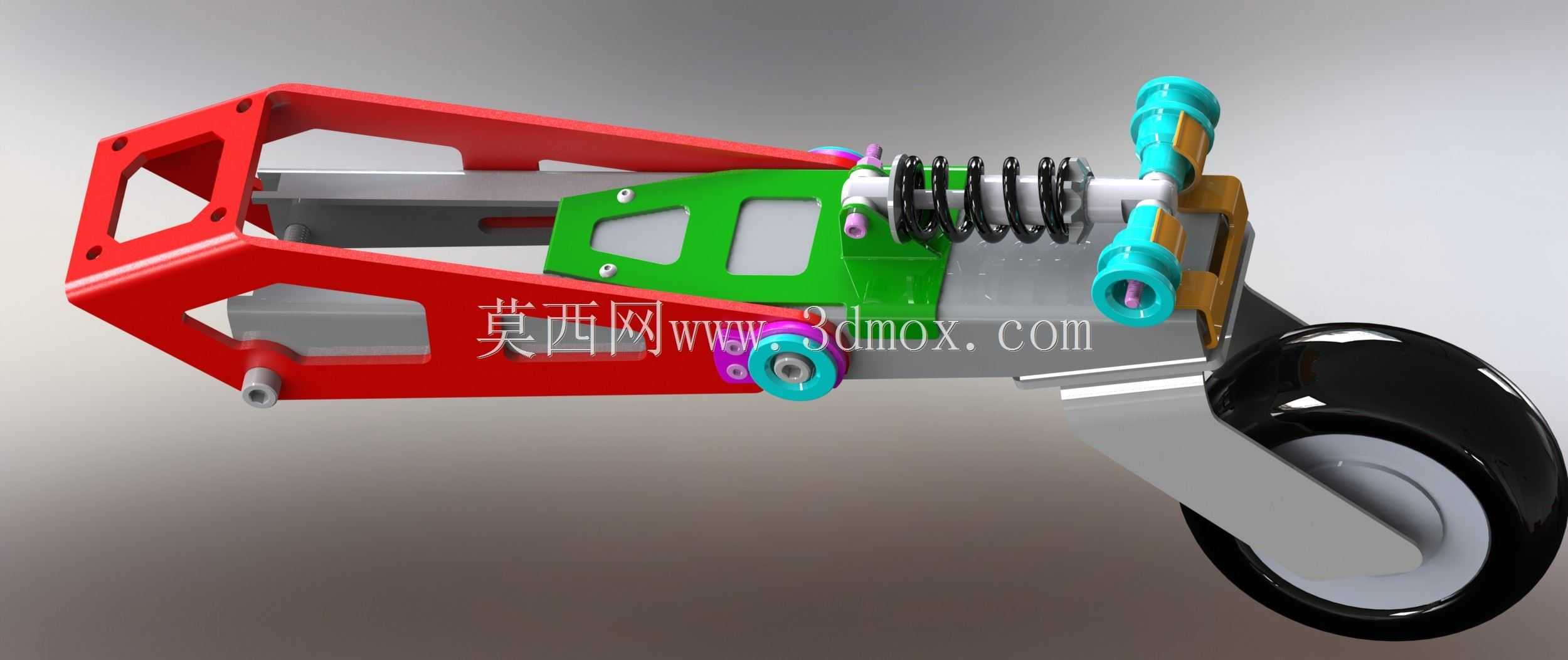

这款带滚轮的弹性支撑支腿，主要适配小型移动作业推车、便携工装台架的驻停稳定需求，在车间物料转运、户外临时作业台、轻型移动设备的场景中，能解决普通刚性支腿落地冲击大、地面不平整时支撑虚位、移动切换驻停操作繁琐的实际问题。结构上采用摇臂式弹性铰接布局，上部的三角镂空摇臂通过销轴与车架安装座连接，摇臂与支腿主体之间布置螺旋压缩弹簧，配合导向杆约束弹簧径向窜动，当支腿随推车落地承受载荷时，弹簧可吸收地面传递的竖向冲击，同时在遇到小幅度地面起伏时，摇臂可绕上铰接点小幅摆动，始终保持滚轮与地面的有效接触，避免支腿悬空导致的车架侧倾风险。支腿下端采用单滚轮设计，滚轮通过叉形架与支腿主体刚性连接，驻停时滚轮承担竖向载荷，短距离移位时无需抬起支腿即可直接推动，相比传统插拔式固定支腿，省去了人工插拔、调整支腿高度的操作步骤，单人即可快速完成移动与驻停的状态切换。设计过程中优先考虑安装边界的适配性，上部的两个铰接安装孔位采用标准孔距设计，可直接适配常见20-30mm规格的方管车架横梁，无需额外加工过渡安装板，支腿完全展开时的竖向高度可通过弹簧预紧螺母进行微调，适配不同离地高度的车架安装需求，摇臂上的镂空结构在保证结构强度的前提下，尽可能降低了支腿自身重量，减少移动过程中的额外负载。支腿主体采用箱型截面结构，相比板式结构拥有更好的抗扭性能，在承受侧向推力时不会出现明显形变，铰接位置均采用自润滑衬套，长期使用无需频繁加注润滑脂，适配车间多粉尘、户外潮湿的复杂作业环境。弹簧的刚度选型经过载荷匹配，单支腿可承担80-120kg的竖向载荷，常规四轮推车搭配两支该款支腿即可满足驻停时的稳定支撑需求，即使在有轻微坡度的地面，弹簧的自适应伸缩也能补偿高度差，避免车架出现倾斜滑动的问题。滚轮采用硬质橡胶材质，既不会划伤环氧地坪、瓷砖等光洁地面，也能在水泥地面保持足够的滚动阻力，驻停时不会出现意外滑移。
