DONKEYCALFRAISE：概念2

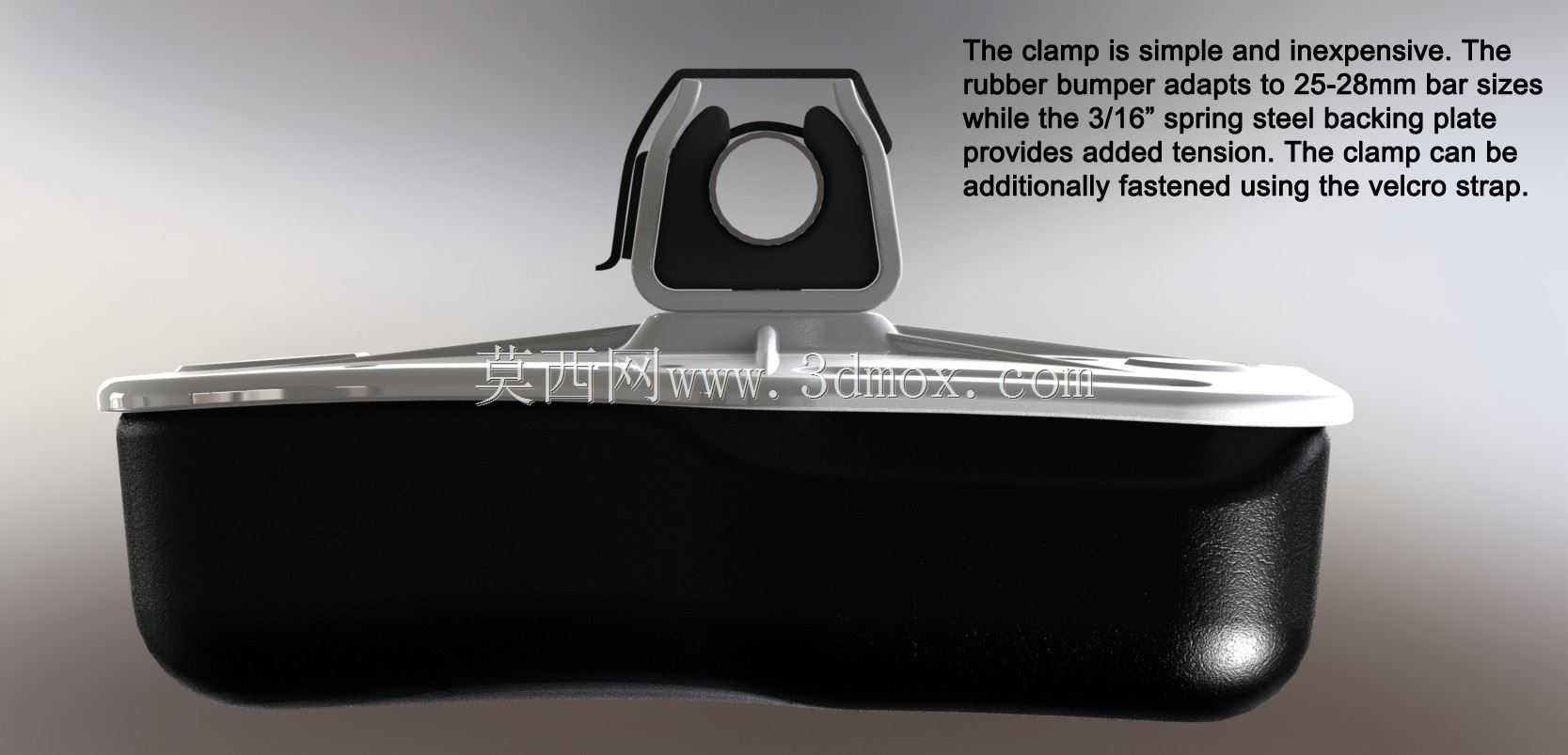

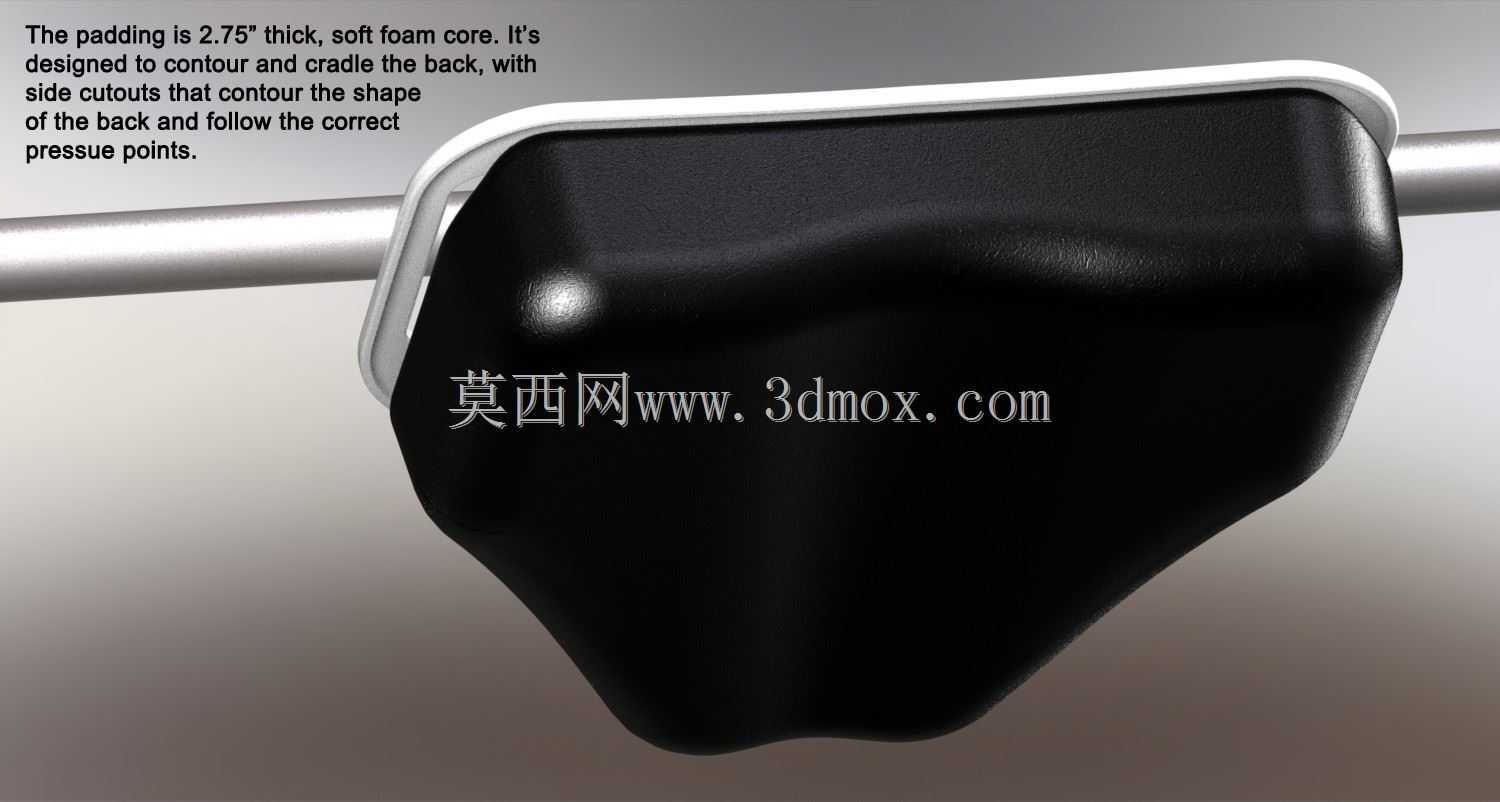

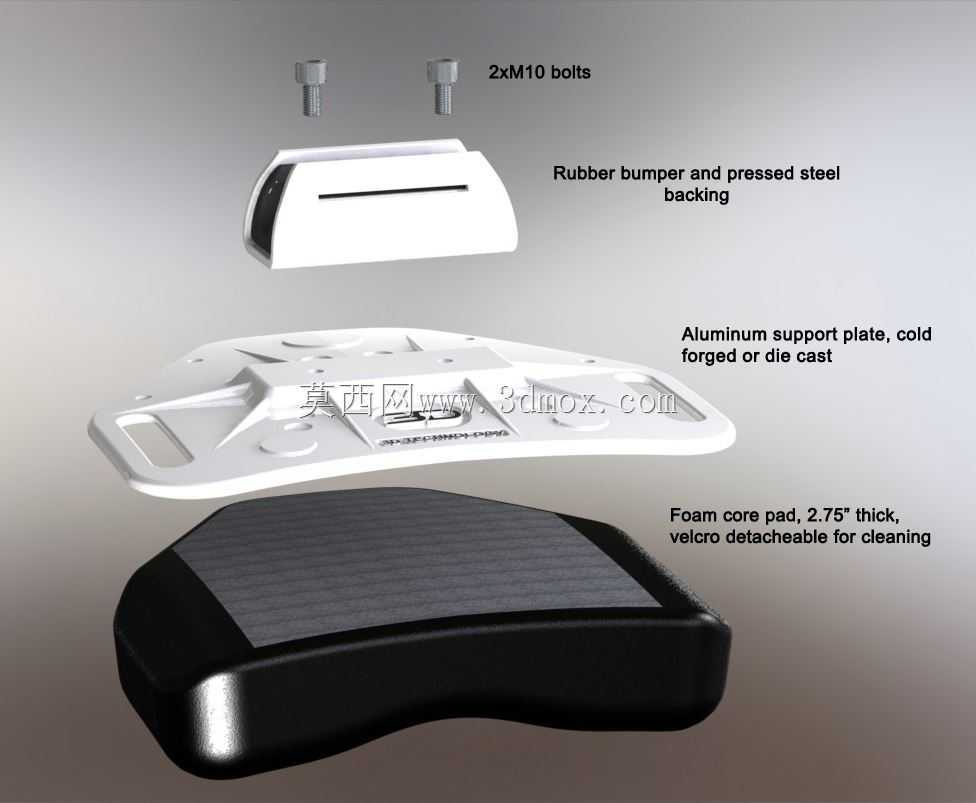

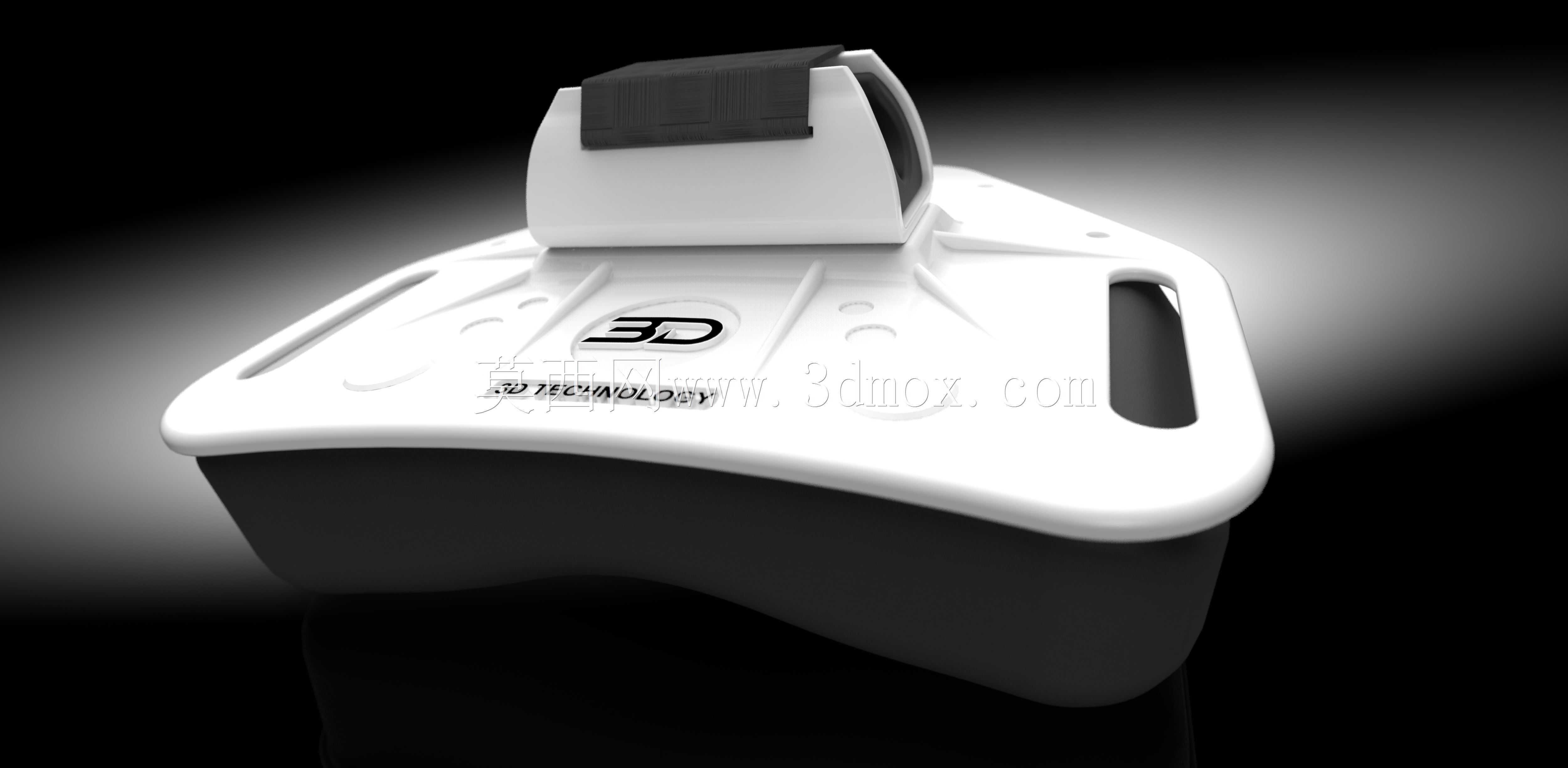

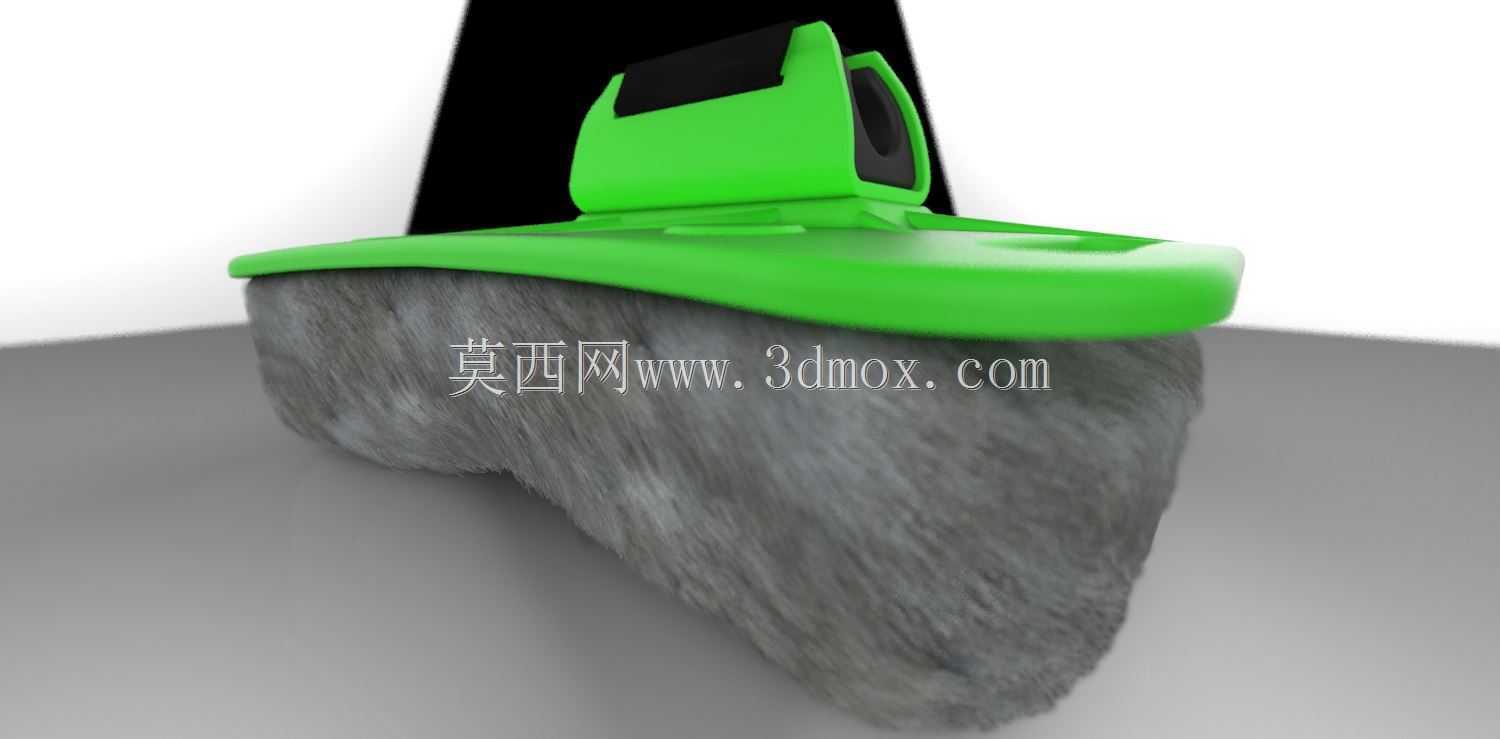

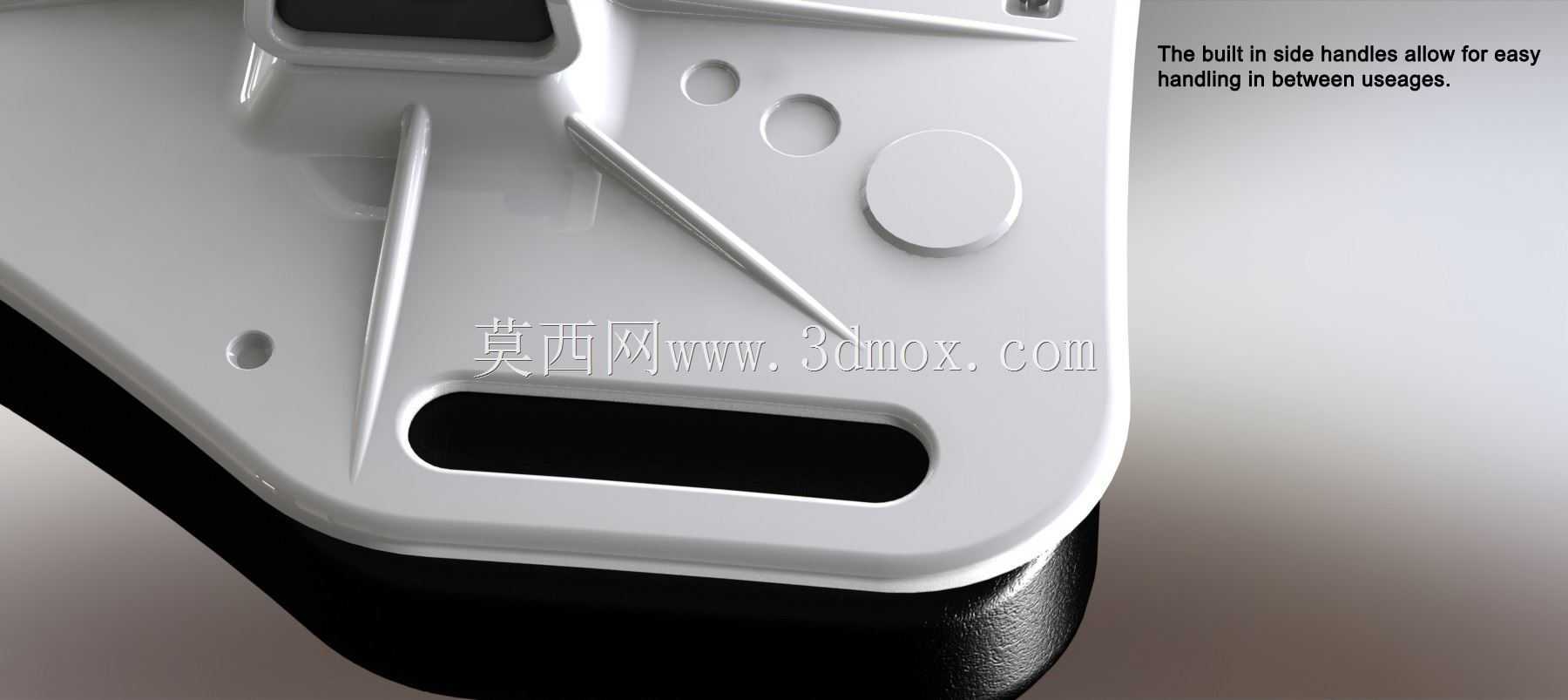

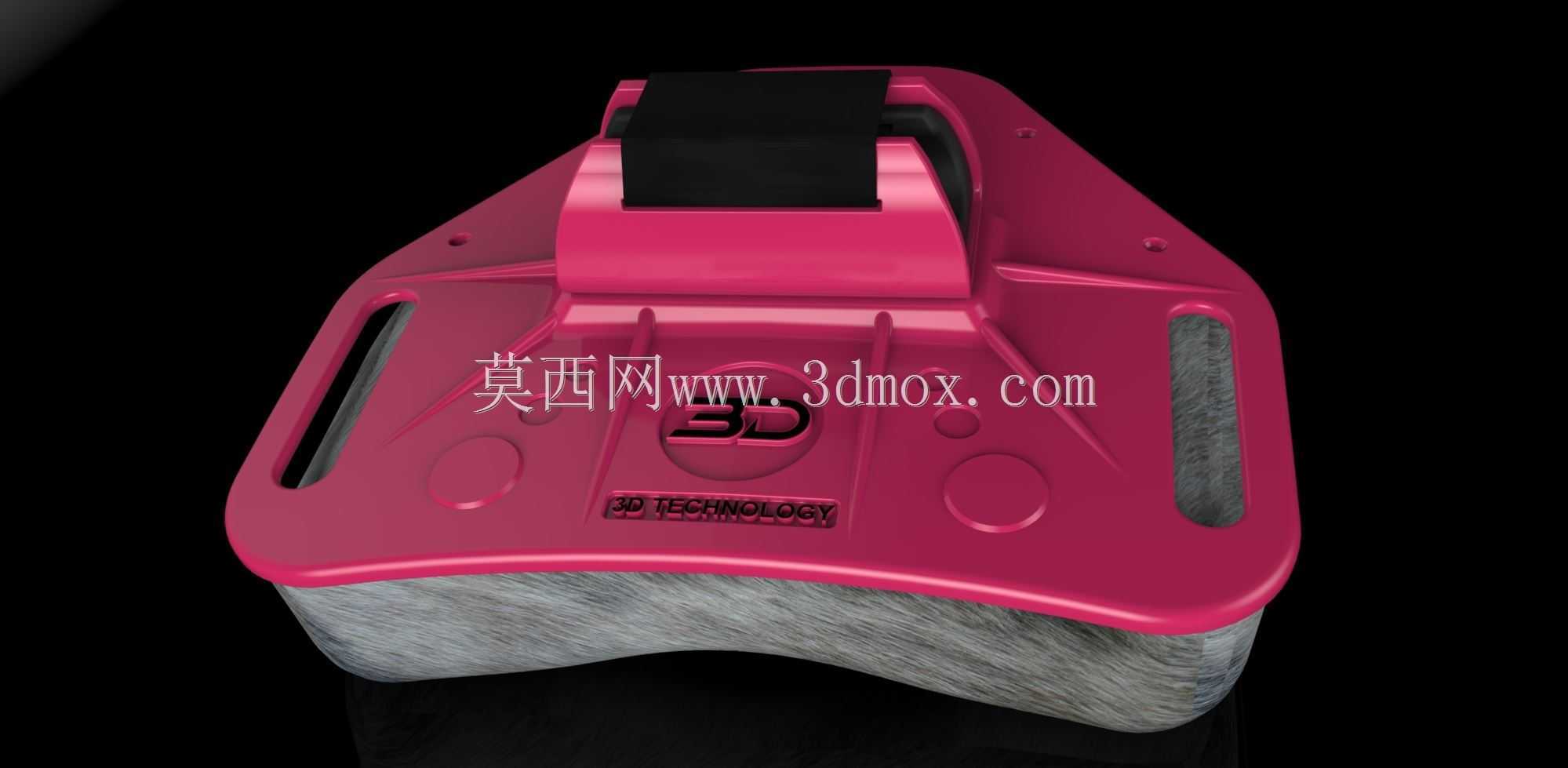

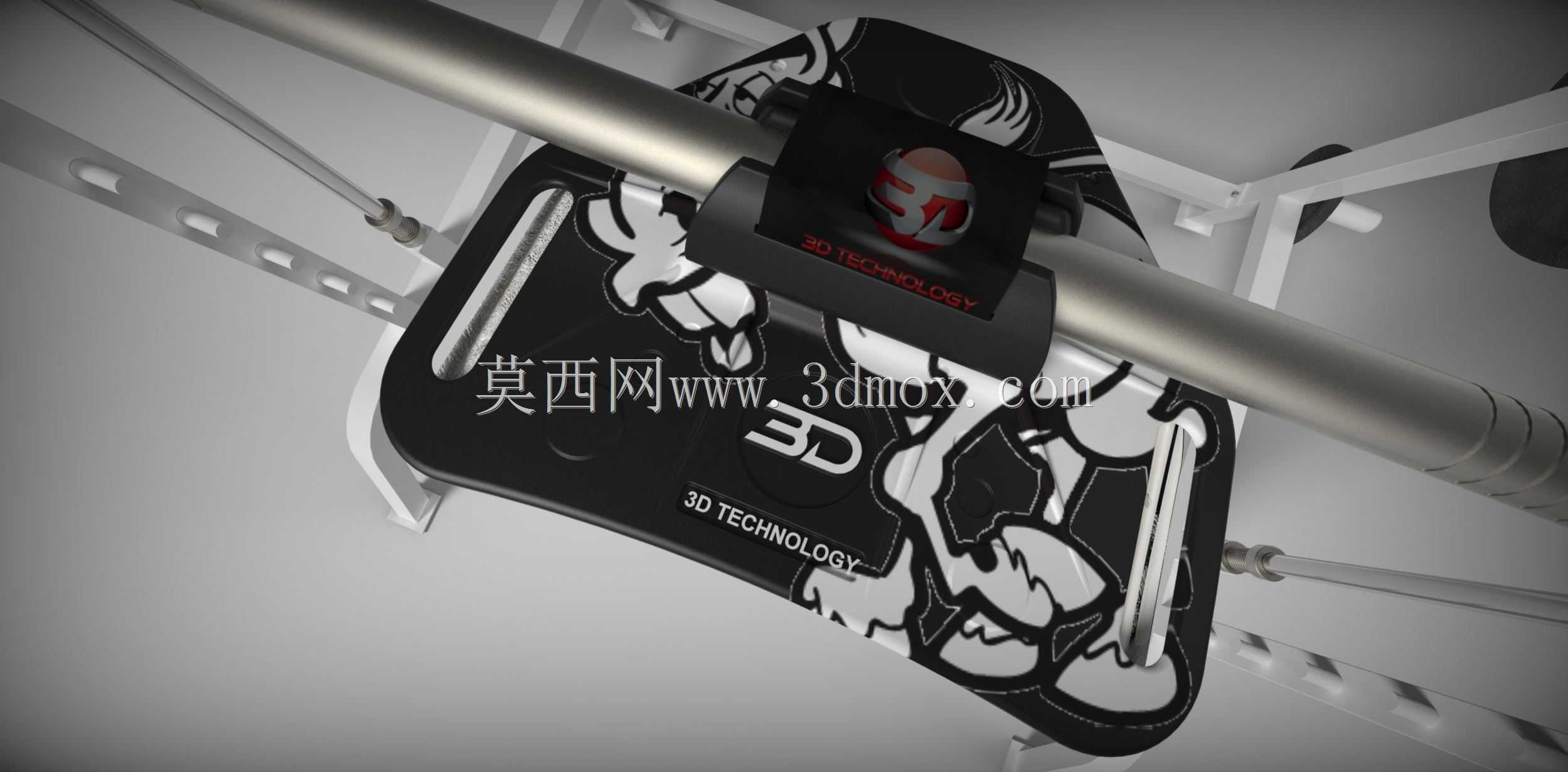

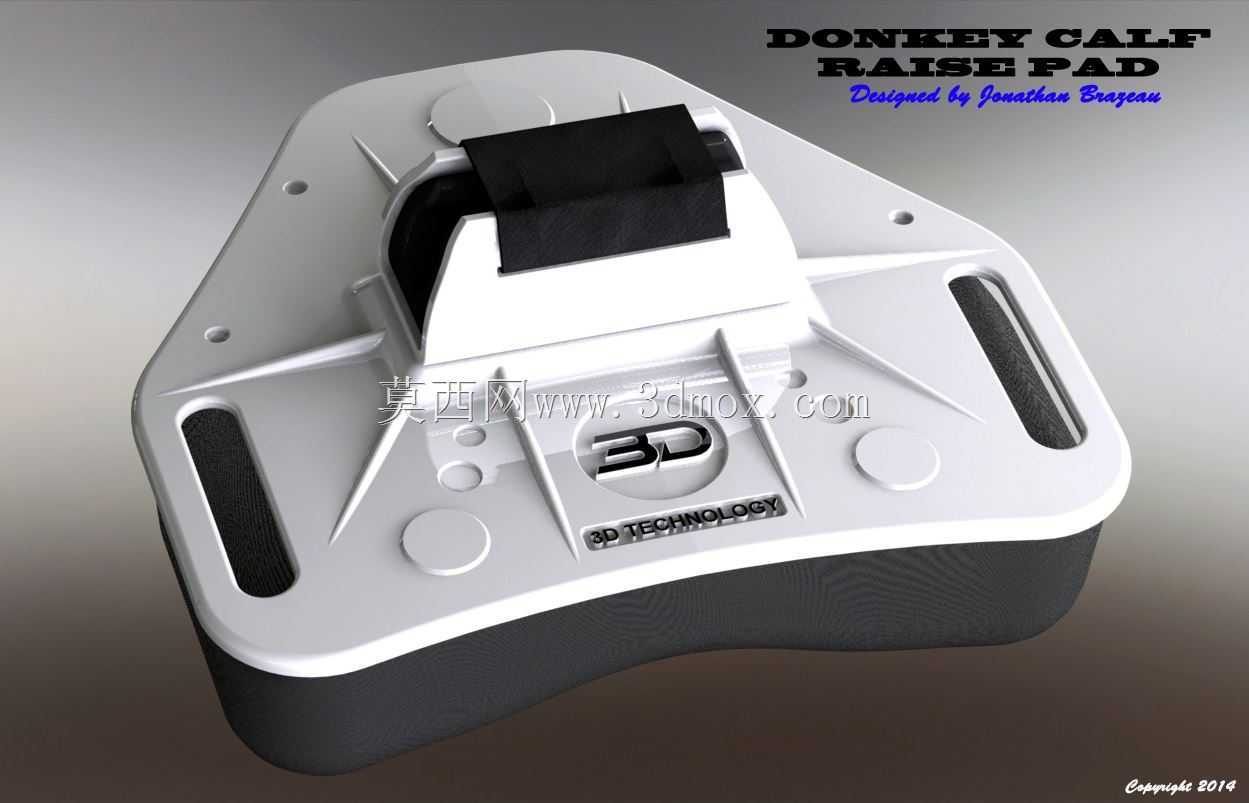

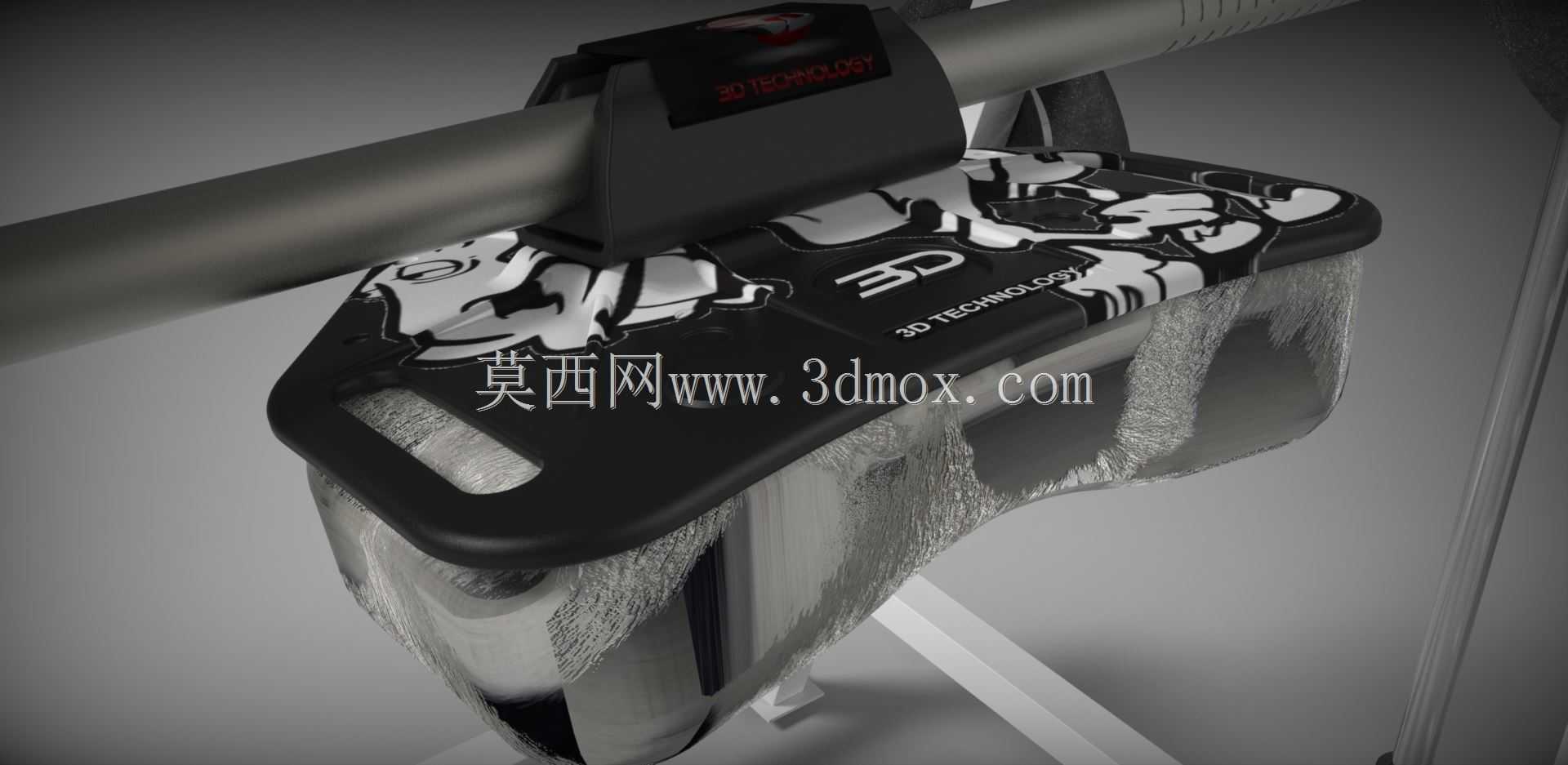

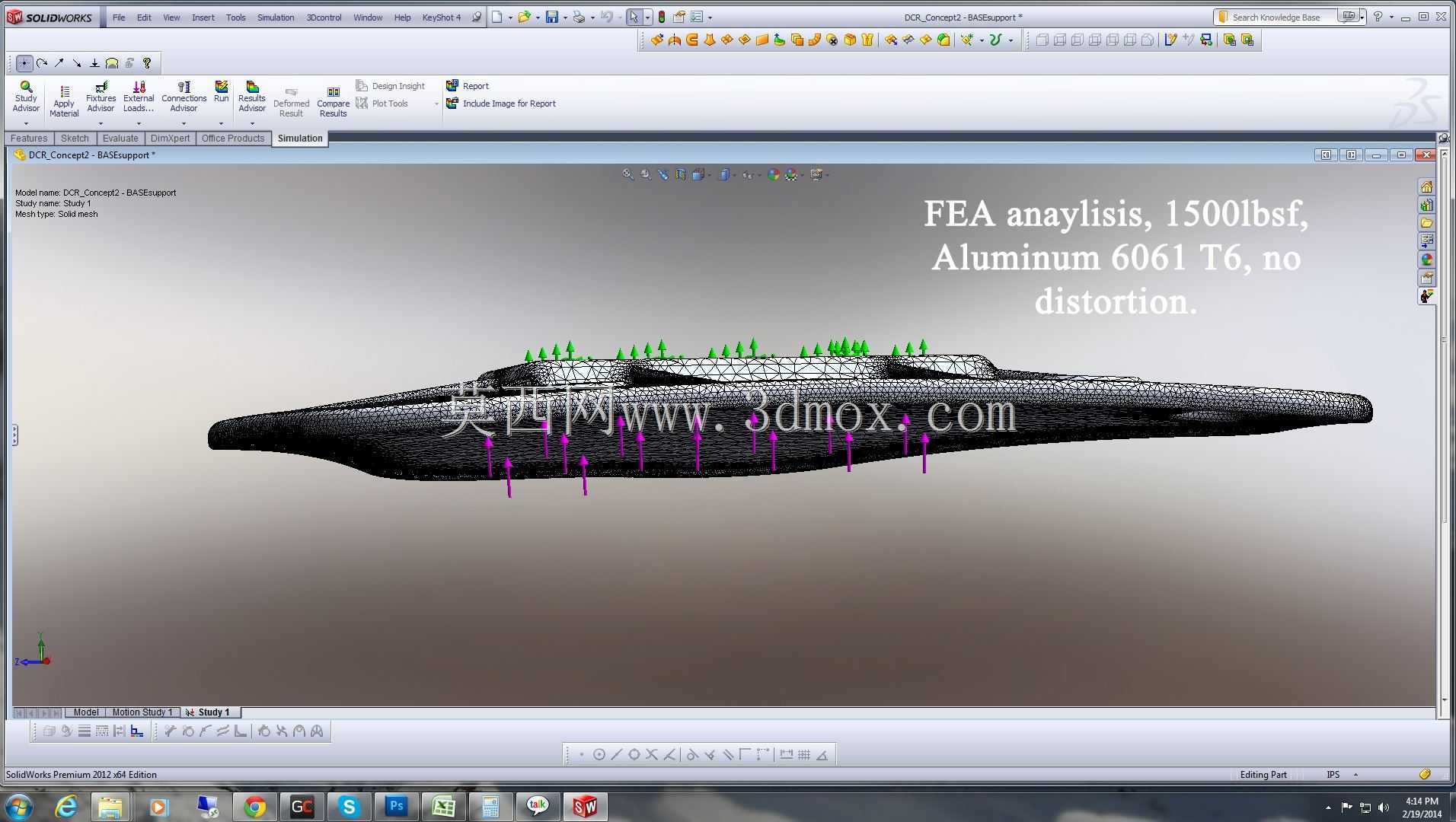

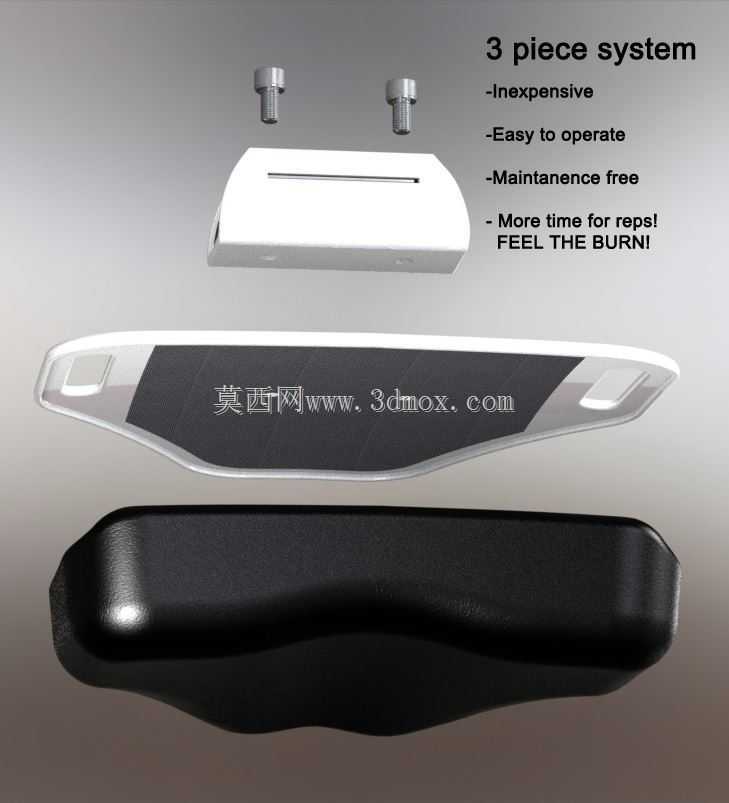

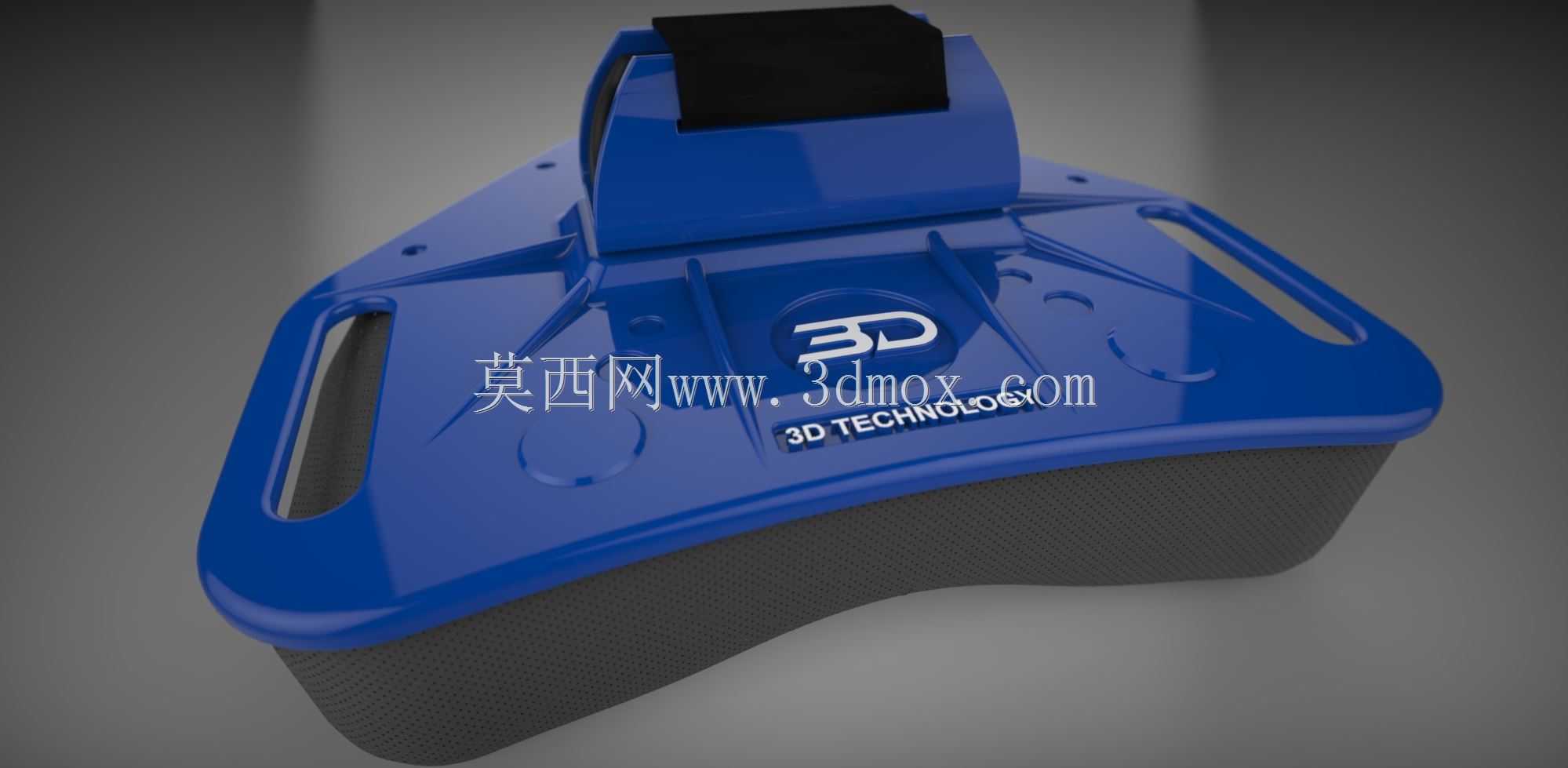

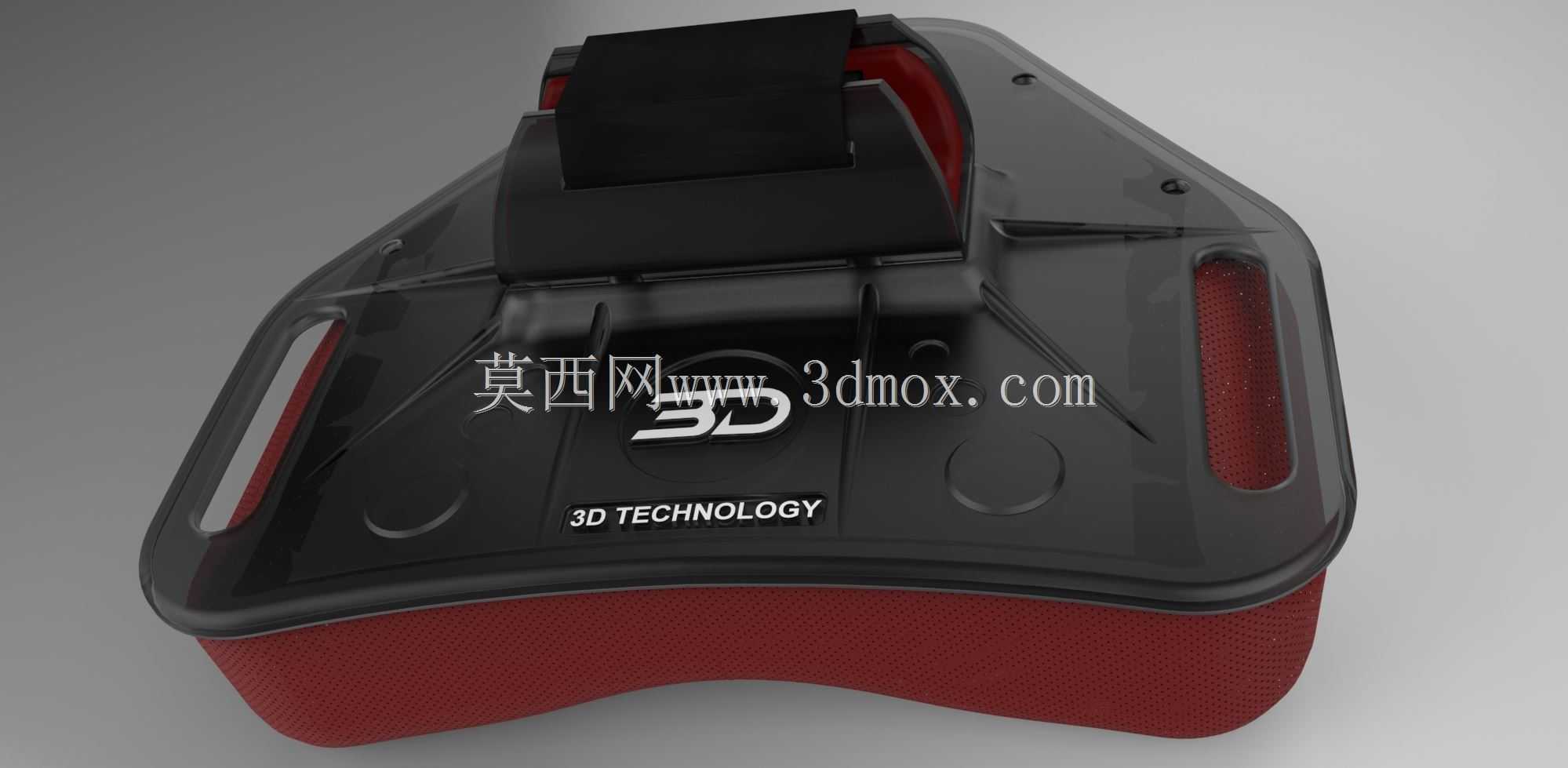

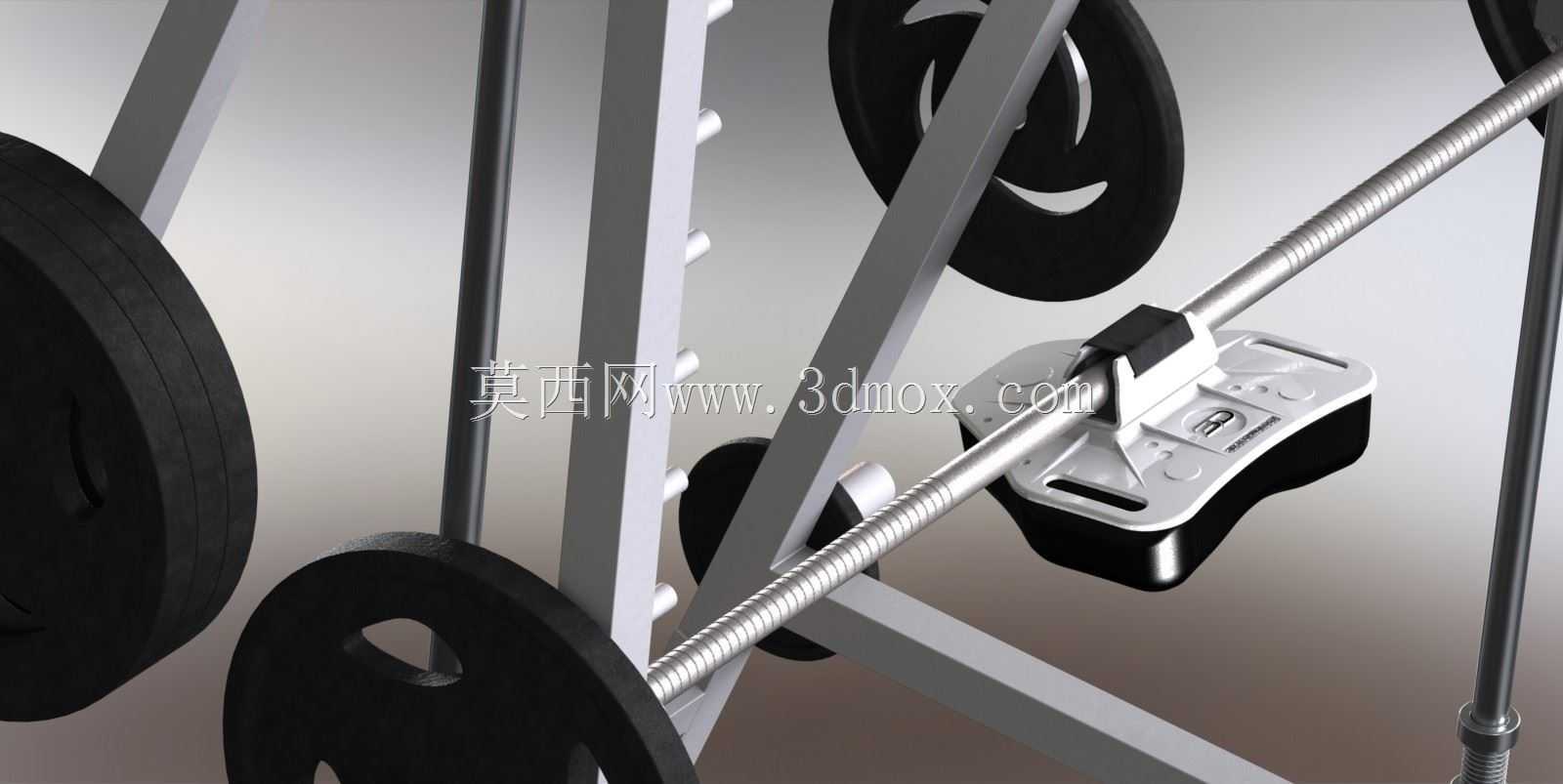

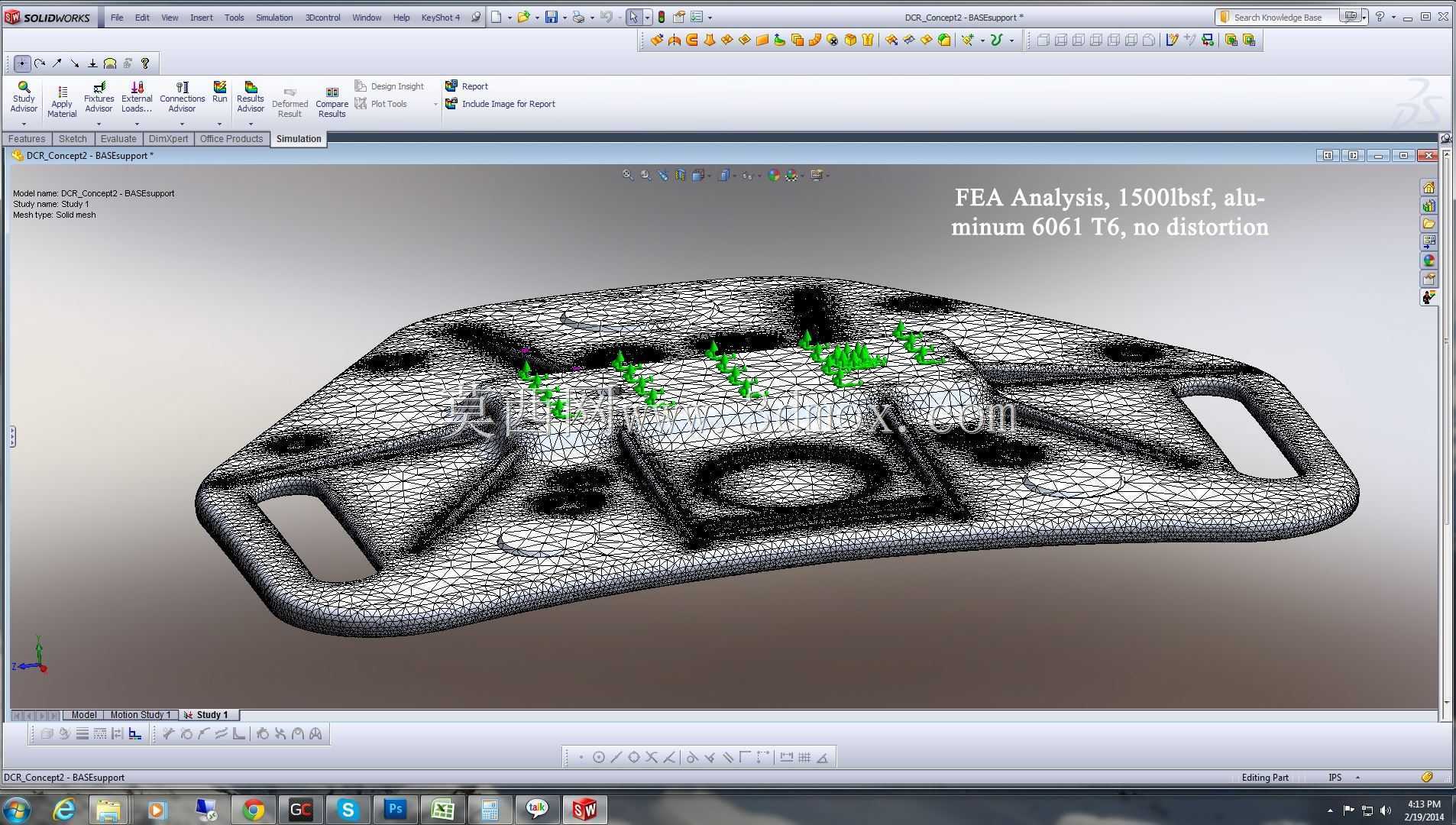

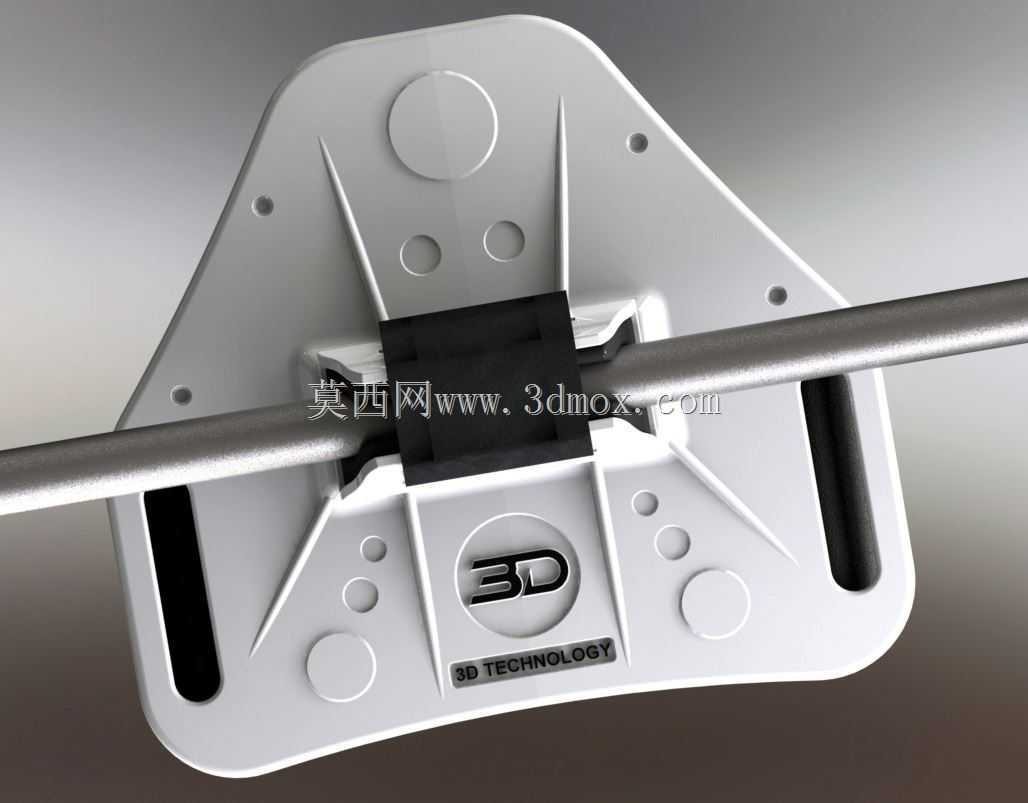

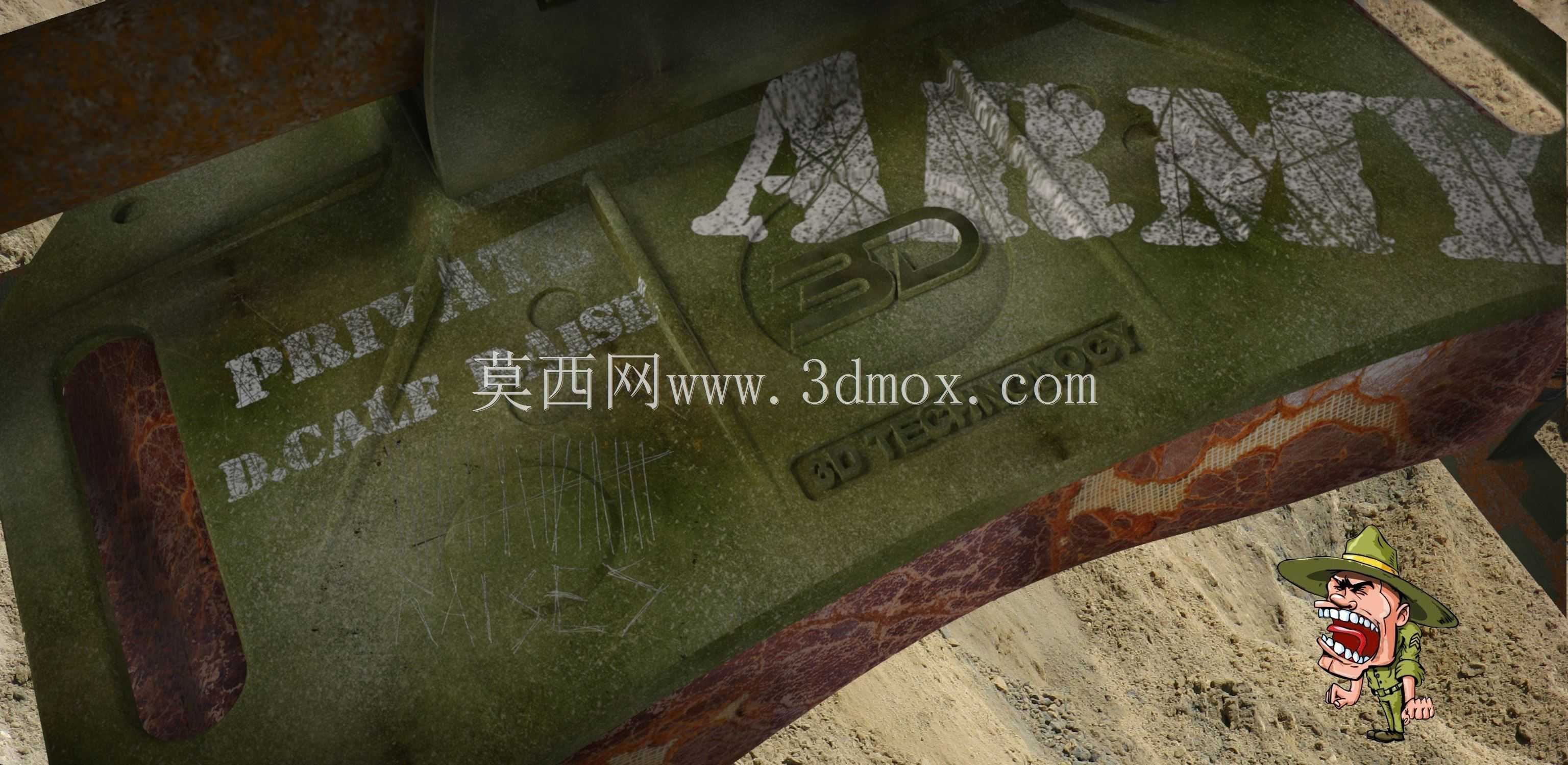

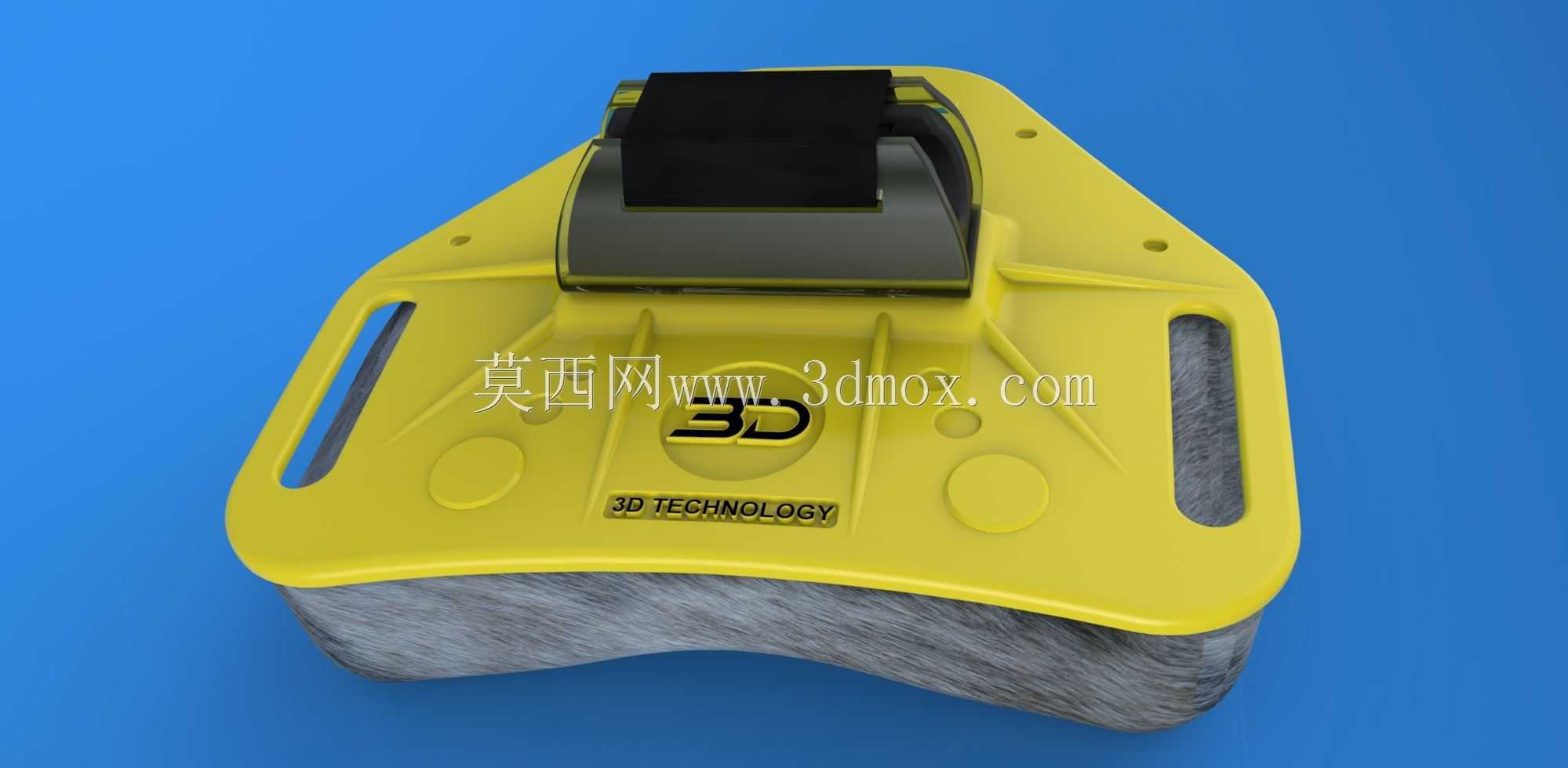

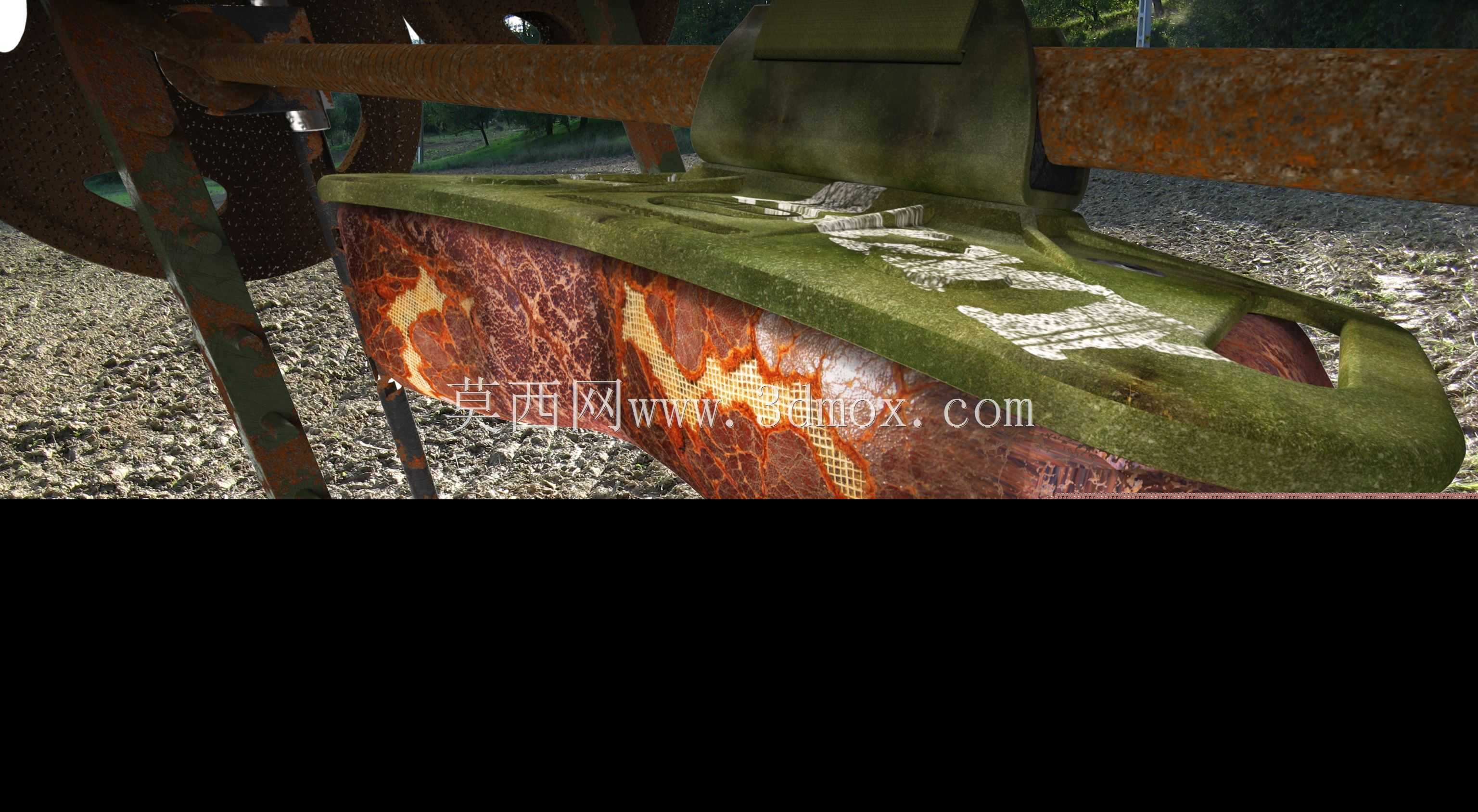

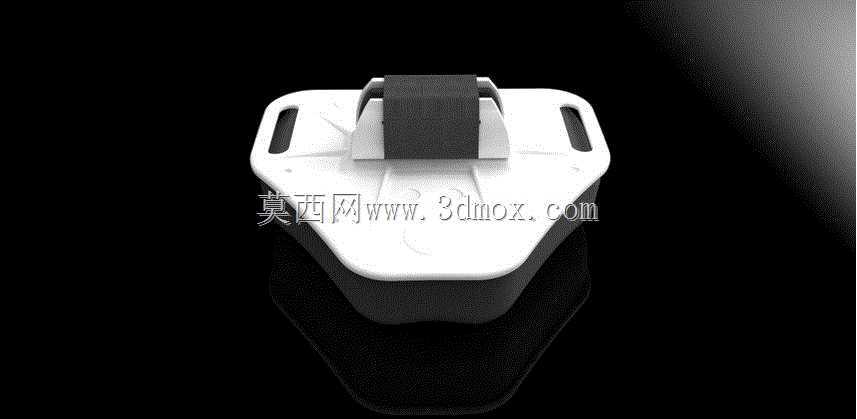

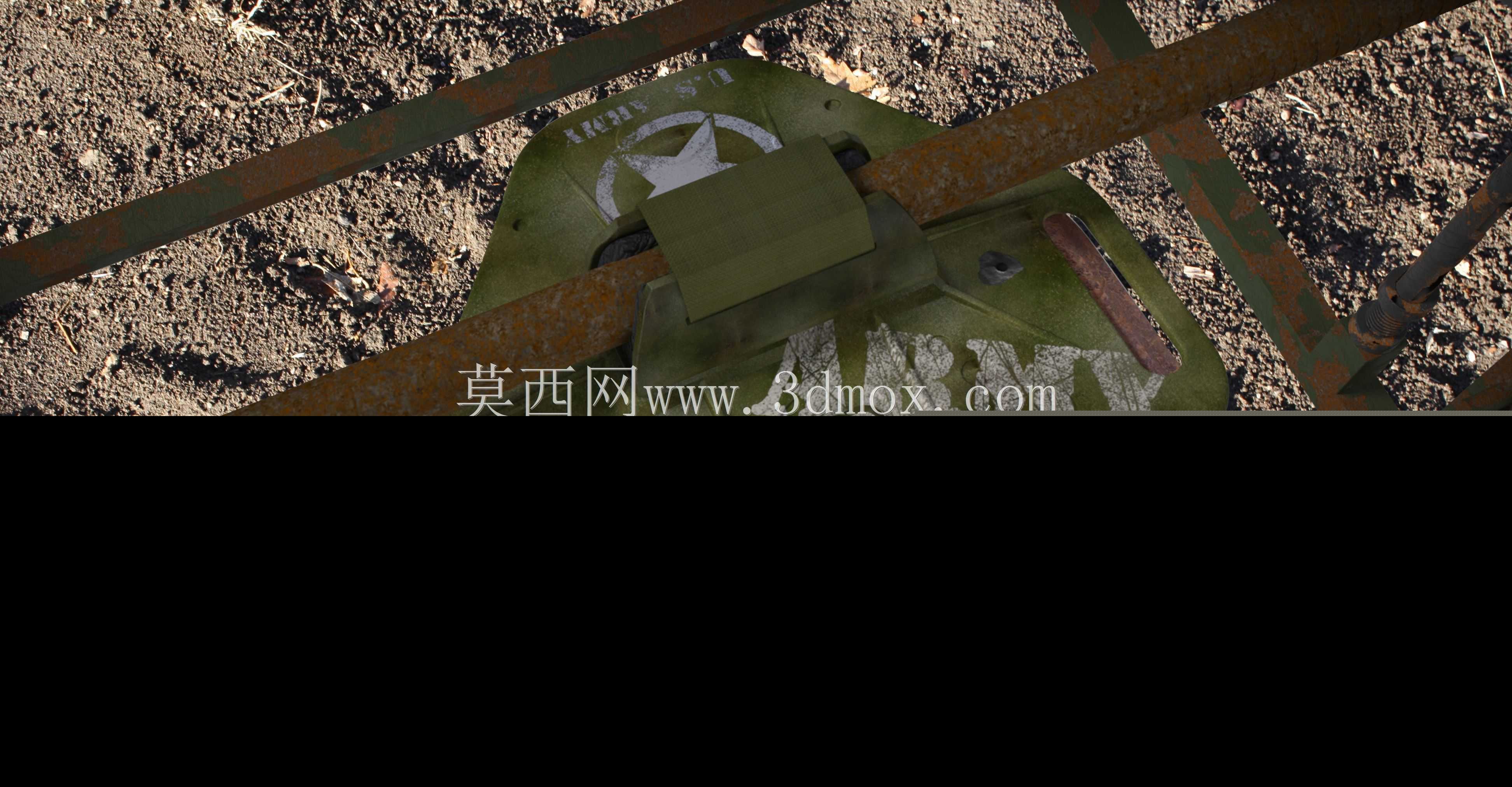

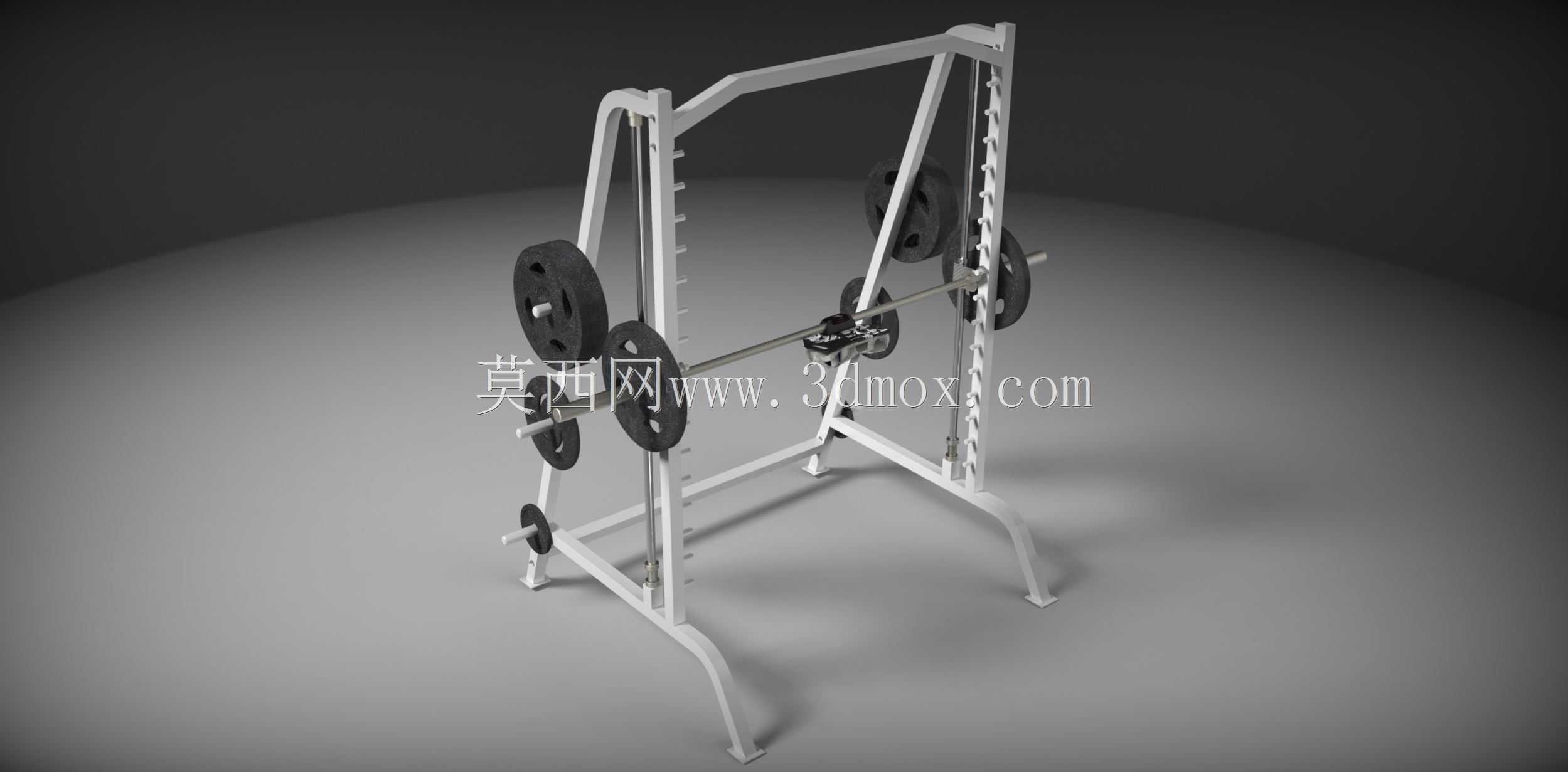

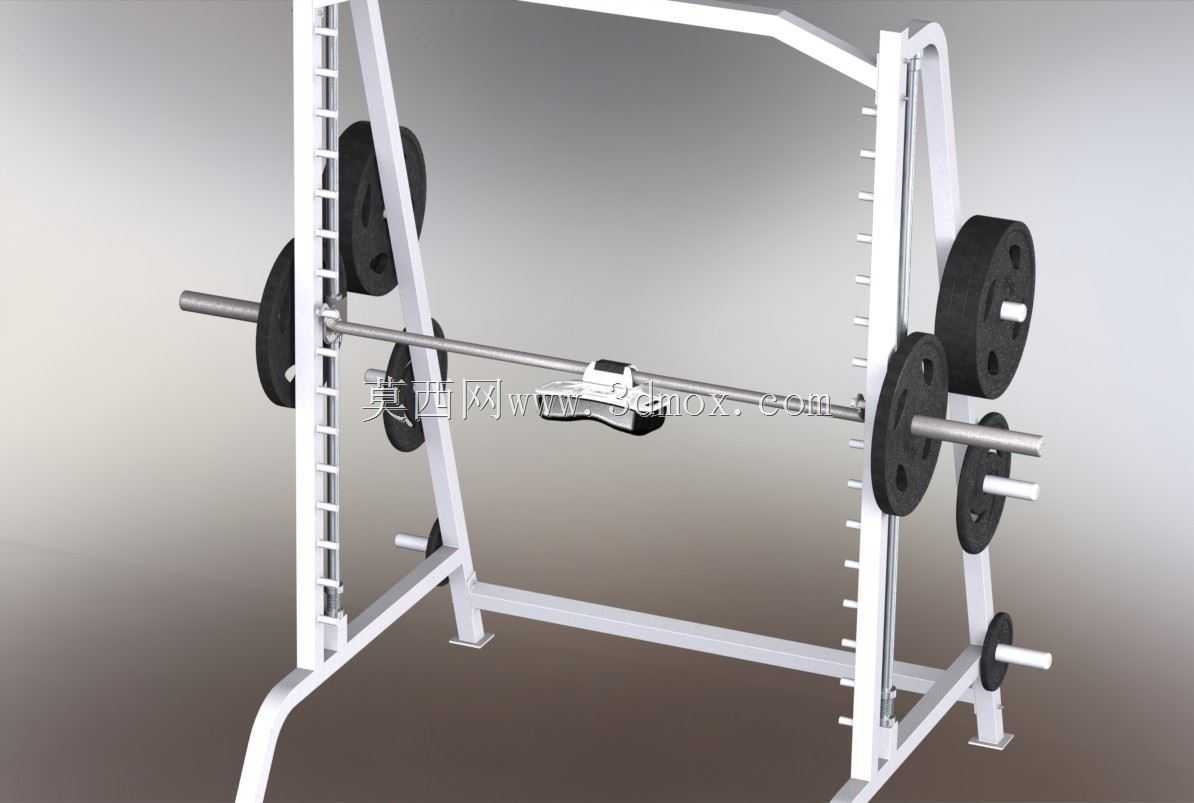

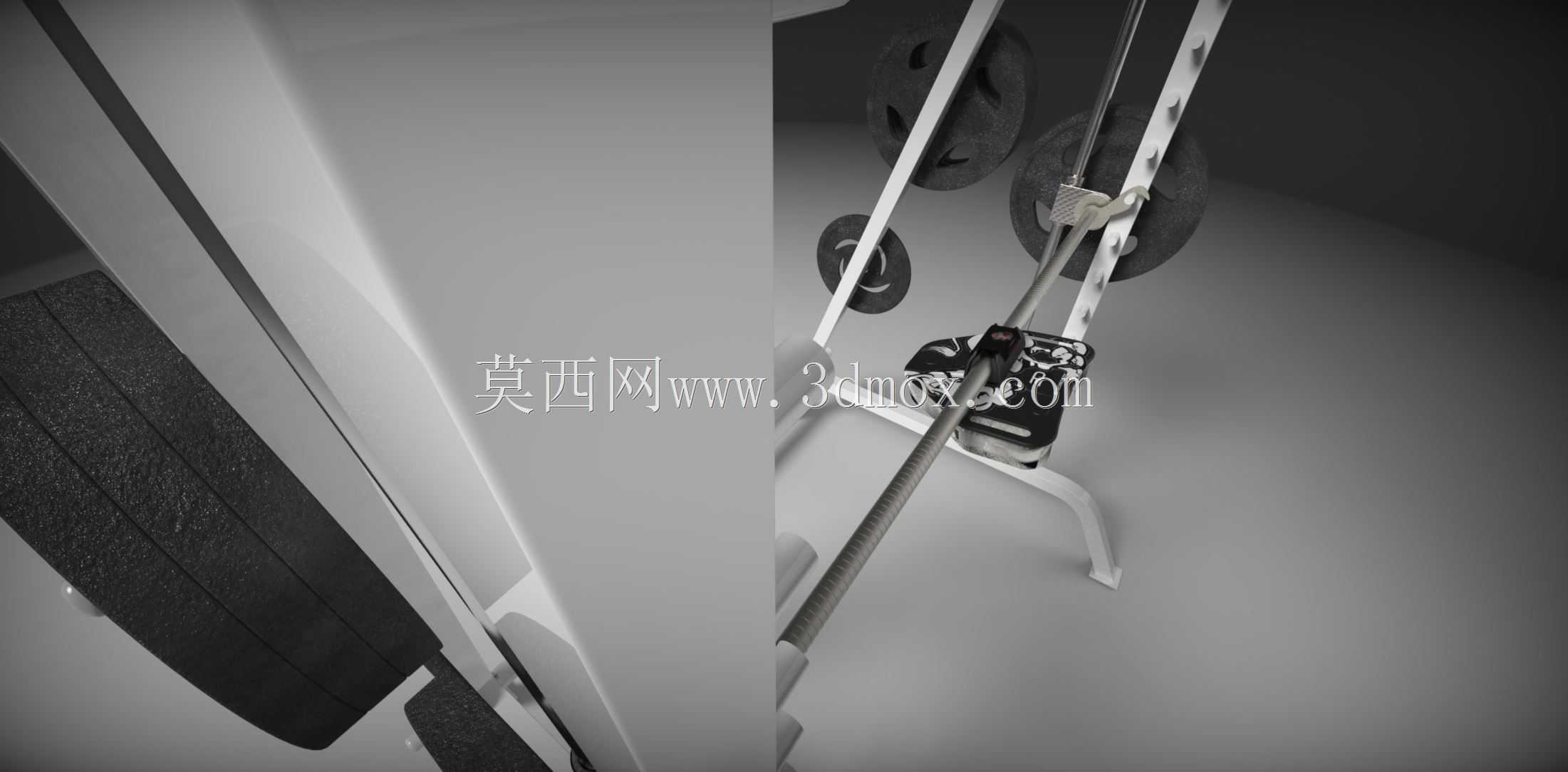

我越是思考这个挑战，就越意识到最简单的解决方案是最好的。灵感来自阮的集邮式支持系统，我提供了一个非常简单的解决方案。请查看随附的Keyshot VR，它可以让您在web浏览器中360度虚拟探索模型。该夹具由弹簧钢背板内部的橡胶保险杠组成。橡胶保险杠将符合并适应25至28mm钢筋尺寸的微小差异，而3/16“钢垫板提供弹簧张力，以保持橡胶固定在钢筋上。如果需要的话，可以拧紧尼龙搭扣带，这样整个夹钳就可以物理地绑在杆上，但是，这根本不需要。这个系统非常简单，真正需要的就是它，不需要复杂、昂贵的装置或附件。简单是关键。“夹具”用两个M10螺栓固定在底座支架上。底座支架采用压铸或冷锻铝制成，厚度约为0.3英寸，内置角撑板和口袋。设计理论上是合理的，但需要进行应力测试。底座垫为2.75英寸厚的软泡沫芯，外部材料为保护层、皮革、穿孔皮革、动物皮或乙烯基。垫和支撑板的形状符合人体工程学，形状符合背部和脊柱的轮廓。总体而言，设计非常简单、时尚且有效。*关于FEA应力测试。我已经附上了照片和一份报告，从我所能得到的solidworks中的力测试分析。我在尝试啮合背板时遇到问题。似乎更复杂的几何体很难在其上执行。我不确定结果是否准确，因为它看起来不完整，6061铝显示0变形，塑料测试显示0变形，但塑料应该显示一些弯曲。总的来说，我认为冷锻铝的弯曲度最小，但是由于大的平面面积，可能需要一些额外的加强筋。我认为塑料也会起作用，但总的表面厚度可能必须增加。我还想将2个M10螺栓改为4个，这样它们就不会因施加的负载量和负载角度而过度弯曲。我在本次挑战中的另一个条目是：DONKEYCALFRAISE:概念1谢谢-
