内螺纹直通式PVC管件接头三维结构设计

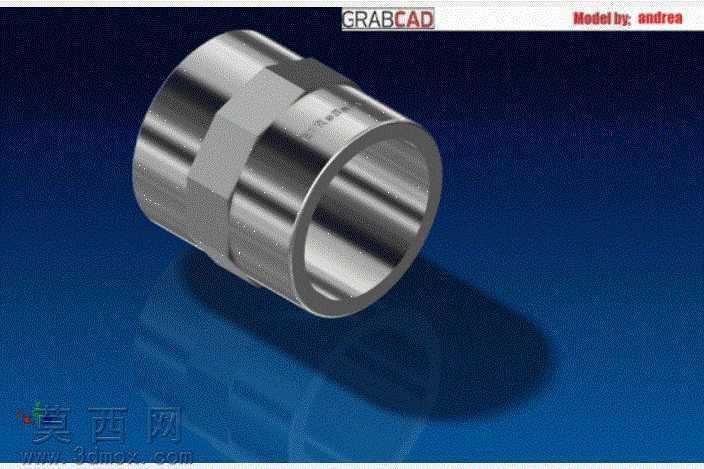

本作品为内螺纹直通式PVC管件接头的三维数字化模型，建模过程围绕管路连接配件的实际使用需求展开，首先基于民用给排水、低压流体输送场景的通用连接尺寸规范，确定接头的整体通径、壁厚、两端内螺纹的牙型参数与有效啮合长度，保证模型尺寸符合常规PVC管路系统的装配适配要求。建模阶段采用参数化特征构建思路，首先绘制接头的轴向截面轮廓草图，通过回转特征生成接头的基础筒体结构，随后在筒体两端的内壁区域构建内螺纹特征，严格遵循螺纹牙型的角度、螺距、牙高参数，还原真实螺纹的啮合结构，保证虚拟装配时可与对应规格的外螺纹管件实现无干涉配合。筒体中部设计有外六角结构，建模时通过拉伸切除与倒角特征完成六角棱边的加工细节还原，棱边处添加符合实际生产工艺的圆角过渡，避免尖锐棱角带来的应力集中问题，同时还原实际产品注塑成型后的工艺细节。材质与渲染阶段，针对PVC管件的实际材质特性，为模型赋予硬质聚氯乙烯的基础材质属性，调整材质的漫反射、粗糙度参数，还原PVC材质哑光、略带细微塑料质感的表面效果，同时在六角棱边、螺纹牙顶等易磨损区域添加细微的使用痕迹质感，提升模型的真实感；场景渲染采用深蓝色渐变背景，布置多组柔和的面光源，通过光影效果突出接头的内外轮廓结构，清晰展现内螺纹的牙型细节、筒体的壁厚变化以及中部六角结构的棱边过渡，让观看者可以直观了解接头的整体形态与结构特征。结构设计上，该直通接头采用等通径设计，内部流道无突兀缩径结构，可有效降低流体输送过程中的阻力损失，两端内螺纹的深度经过合理设计，既保证连接时的啮合强度，避免使用过程中出现脱扣、渗漏问题，又不会因螺纹过长导致装配难度提升；筒体外部的六角结构尺寸符合常规扳手的夹持规格，方便实际安装时施加扭矩完成紧固操作，整体结构完全匹配民用给排水、低压气动管路、小型灌溉系统等场景的PVC管路连接需求，模型的所有结构特征均参考实际量产的PVC接头产品进行还原，无冗余设计特征，结构比例协调，可用于管路装配模拟、产品展示、教学演示等多种场景。
