翻页式瓷砖样品陈列展示架结构设计

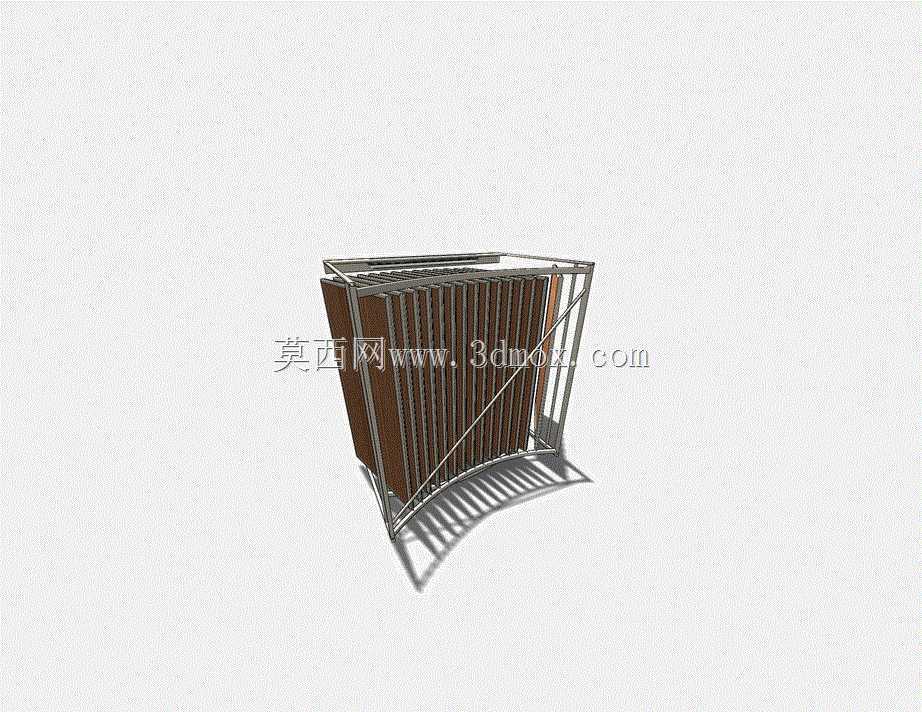

这款翻页式瓷砖样品陈列架，主要应用于建材门店、家装展厅、陶瓷品牌展销区等场景，解决大尺寸瓷砖样品陈列占用空间大、客户选样翻找不便的痛点。整体采用方通焊接框架作为主体承载结构，底部设置横向支撑脚，无需额外打膨胀螺栓固定即可稳定放置，安装边界仅需预留单块瓷砖展面的横向宽度，加上翻页转动所需的单侧操作空间，整体占地宽度不足1.2米，纵向深度适配常规600*1200mm规格瓷砖的摆放，高度控制在2米以内，适配多数门店的层高与视线高度。

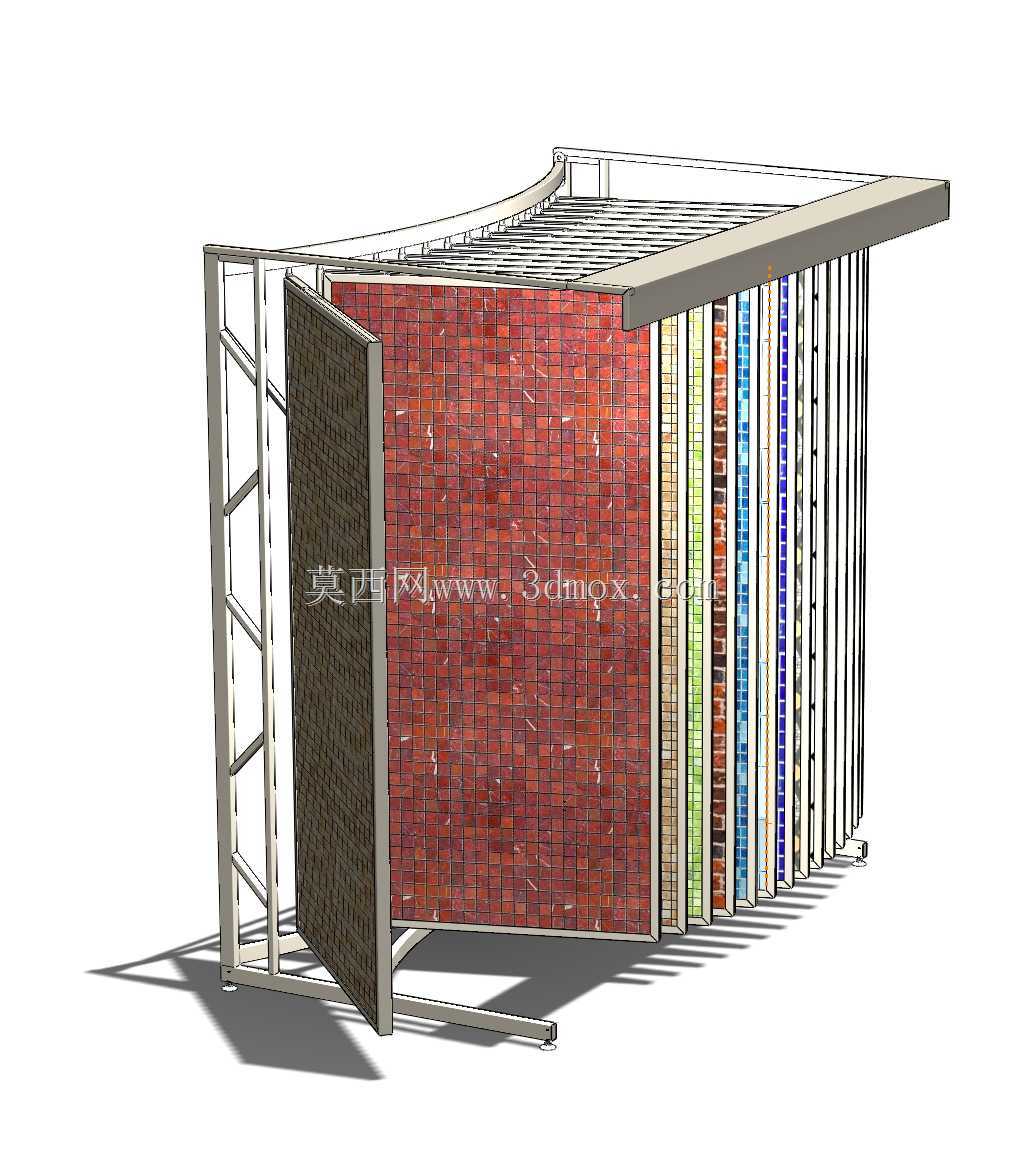

设计思路上摒弃了传统平铺式展架的大占地缺陷，采用类似翻书的页片挂载结构，每片页片采用金属边框嵌装固定瓷砖样品，页片与主框架通过顶部的滑动铰接结构连接，既可以绕铰接轴向外翻开，也能沿顶部导轨横向滑移，单根主立柱可挂载十数片不同花色的瓷砖页片，同等陈列容量下占地仅为传统斜靠式展架的五分之一。框架侧面设置有斜向加强筋，抵消页片翻开时产生的偏载力矩，避免架体侧翻；顶部设置外伸的遮雨檐结构，若放置在门店入口半户外区域，可阻挡落灰与少量溅水，保护样品表面整洁。

实际使用时，客户无需来回走动，站在架体正面即可逐页翻看不同花色的瓷砖样品，翻开的页片可自然倚靠在相邻页片上，无需额外支撑结构，选样完成后将页片推回原位即可，操作无卡滞。页片边框采用折边结构，瓷砖嵌入后通过侧边的弹性卡扣固定，更换样品时无需拆卸整体框架，仅需掰开卡扣即可替换瓷砖，适配门店定期更新花色的需求。框架底部预留有调节脚安装位，地面不平整时可通过调节脚调整架体水平度，避免页片滑移时出现卡顿。整体结构无复杂传动部件，所有铰接位置均采用耐磨衬套，长期反复翻页也不会出现松旷异响，承载能力可满足每片页片挂载15kg以内瓷砖样品的使用需求，架体表面采用喷塑处理，耐摩擦易清洁，适配建材门店的日常使用环境。
