立式排风通风柜实验室排气柜体结构

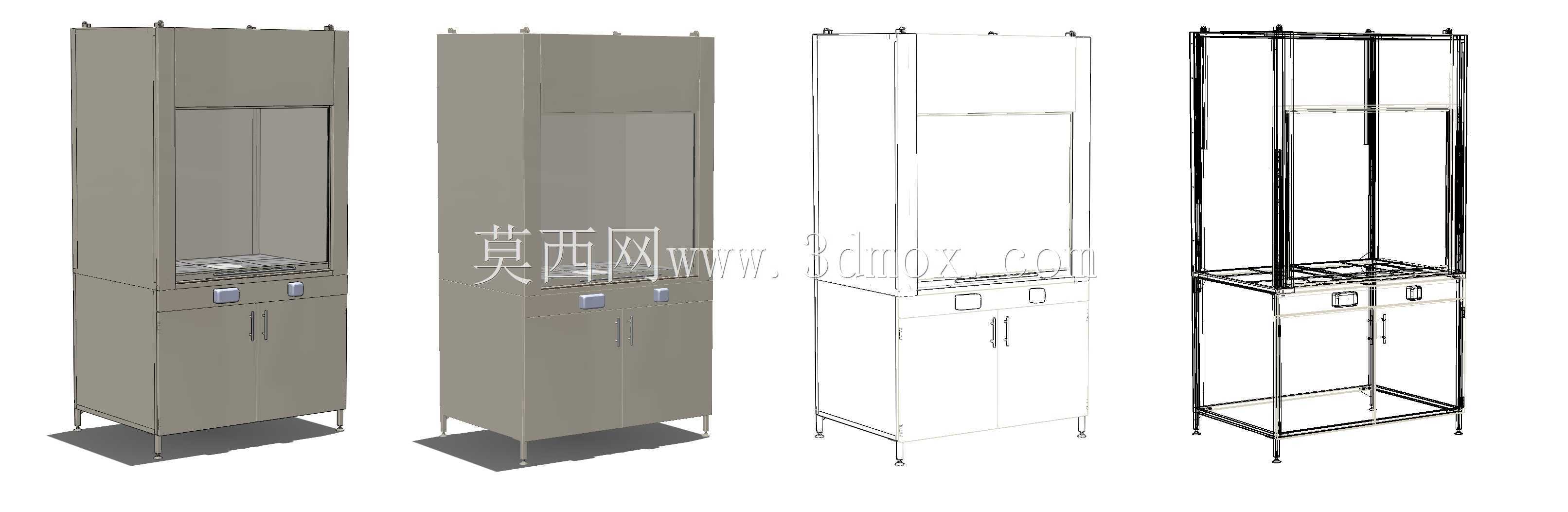

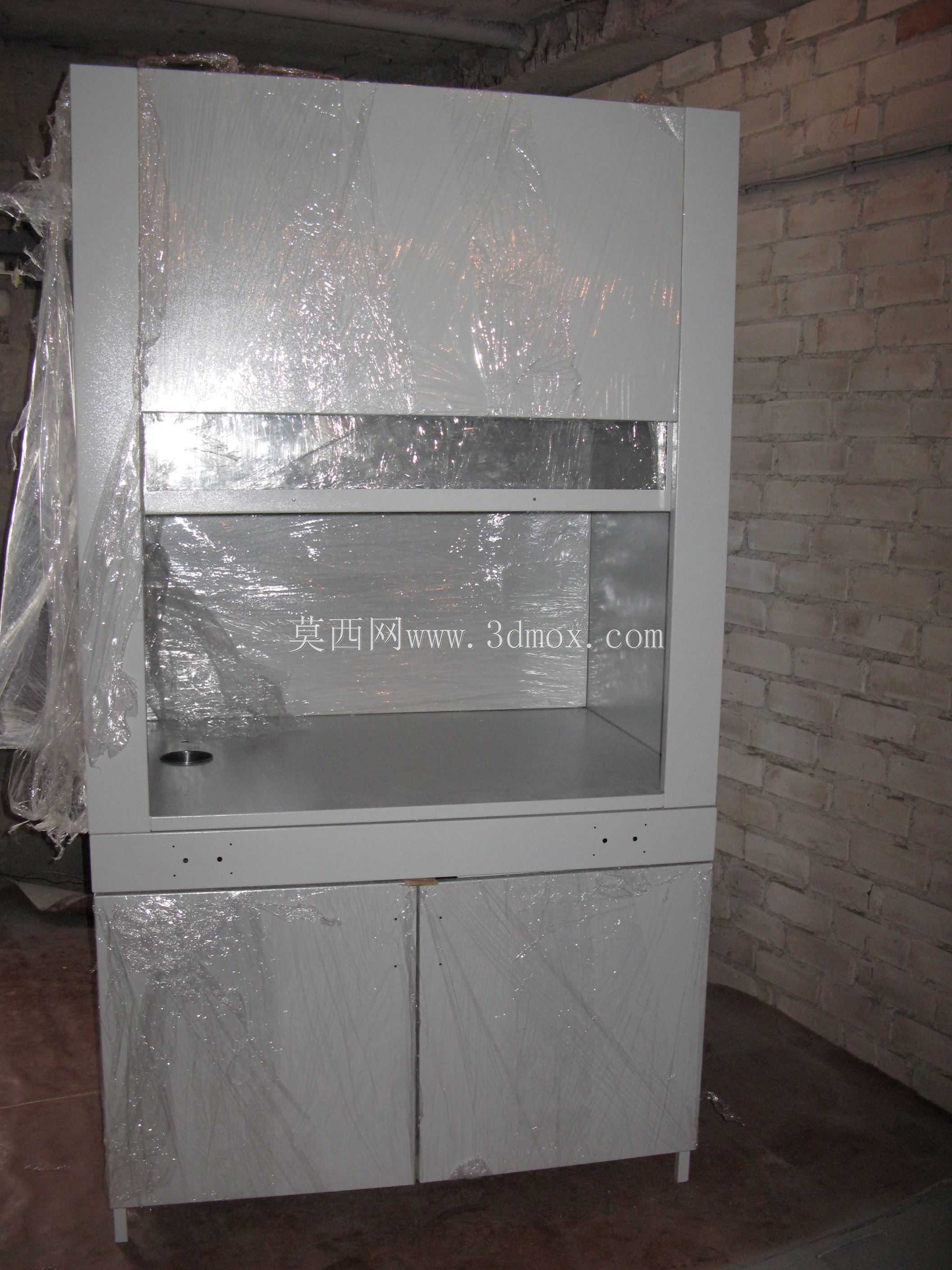

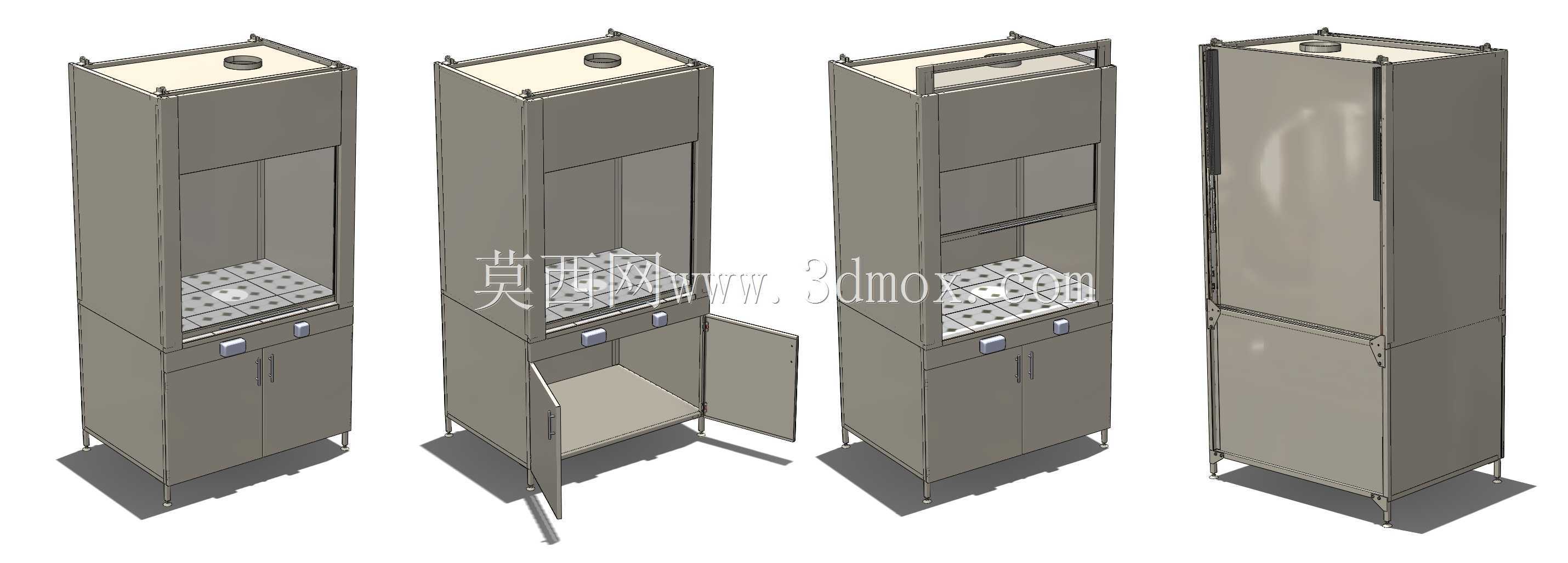

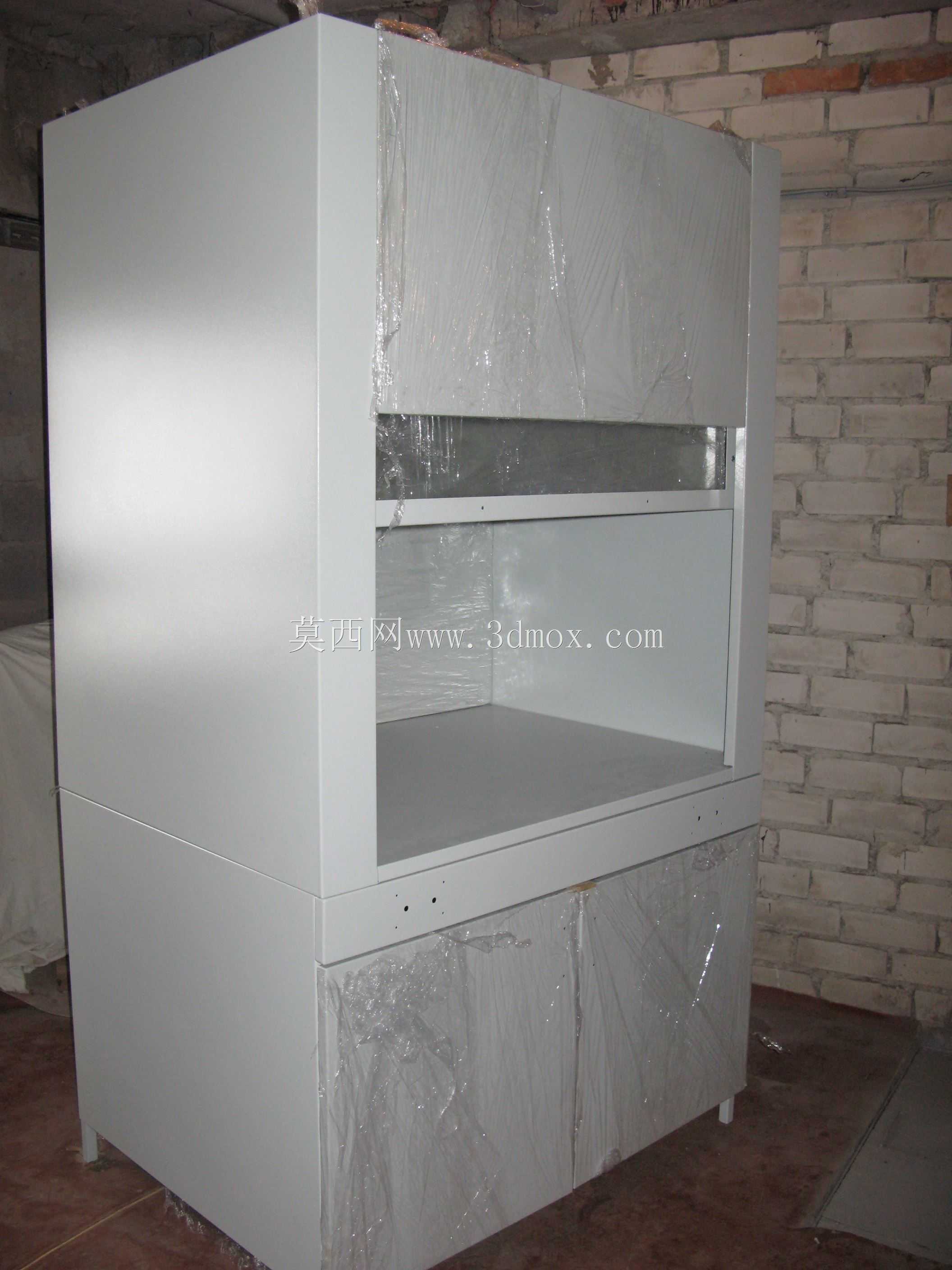

该立式排风柜体主要面向实验室化验场景、小型工件喷涂作业场景、化学品暂存操作场景设计，核心作用是将操作区域内产生的有害废气、气溶胶、粉尘通过顶部排风通道定向排出，避免作业人员吸入有害介质，同时阻隔操作区域的飞溅物向外扩散。从结构设计来看，柜体采用立式落地式布局，整体采用薄钢板折弯拼接成型，底部设置可调支撑脚，可适配地面不平整的安装场景，安装时需预留顶部排风管道对接空间，背部与墙面需留出不小于150mm的检修间隙，方便后期维护排风管路与内部电路。柜体上部为操作可视区，采用透明挡板作为观察面，操作台面开设密集排布的通风格栅，可让台面区域的废气无阻碍进入排风通道，台面下方设置独立储物舱室，舱门采用带锁合结构的平开门设计，可存放常用的操作工具与防护用品，其中一款结构的储物舱设置抽拉式置物托盘，拉出后可扩展临时操作空间，方便放置待处理的工件或试剂容器。顶部的排风接口采用标准圆形法兰结构，可直接对接实验室通用的排风支管，无需额外制作转接件，接口处设置导流结构，可减少排风时的风阻与气流紊流，降低排风过程中的风噪。设计过程中充分考虑了日常使用的操作便利性，操作区的控制按键设置在可视区下方的前缘位置，作业人员无需探身即可完成排风档位、照明的开关操作，柜体边角全部做圆弧折弯处理，避免尖锐边角造成磕碰伤害。柜体的整体宽度控制在800mm区间，深度在650mm左右，总高度控制在2300mm，可适配常规实验室的层高与操作台面高度，安装时无需对地面进行特殊处理，仅需将支撑脚调平后对接排风管道即可投入使用。从结构强度来看，柜体侧板采用整板折弯工艺，拼接处采用隐形焊接后打磨平整，外部做喷塑防腐处理，可耐受常见实验室化学品的轻微腐蚀，长期使用不易出现漆面脱落、柜体变形的问题。操作区的可视挡板采用上下可推移的结构，可根据操作需求调整开口高度，在保证排风效果的同时，减少不必要的风量损耗，提升排风效率。
