卧式躺骑结构蝌蚪式三轮代步车设计

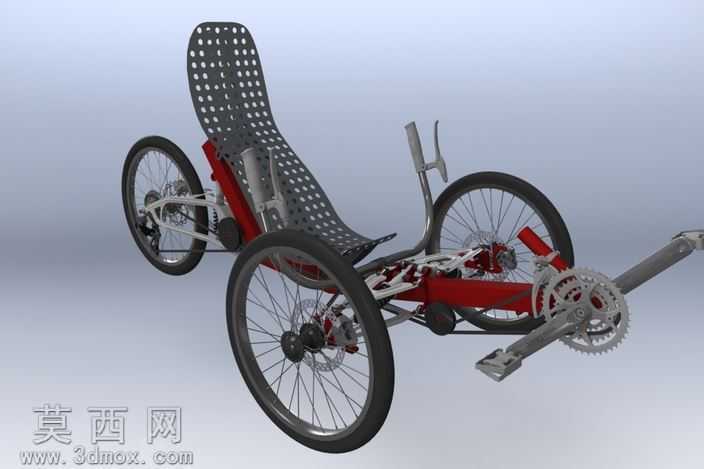

本作品为卧式躺骑结构的三轮人力代步载具三维建模成果，建模过程中围绕低风阻骑行姿态、稳定三轮支撑的核心设计目标展开，首先完成整体车架的空间结构搭建：采用前倾式低重心布局，将骑行者的乘坐重心控制在三个车轮的支撑三角形中心区域，避免转向或变道时出现侧倾风险。车架主体采用桁架式管材拼接结构建模，精准还原管材的弯折角度、连接节点的焊接位结构，同时预留出传动组件、制动组件、座椅支撑的安装定位孔位，保证各部件装配时的位置精度。座椅部分采用大弧度贴合人体背部曲线的多孔板式结构建模，表面均匀排布圆形透气孔，既还原了轻量化镂空设计的视觉效果，也通过曲面建模保证座椅靠背与坐垫的过渡弧度符合人体工学，适配长时间躺骑的支撑需求，避免腰部受力集中带来的骑行疲劳。行走系统部分，三个车轮均采用辐条式轮组结构建模，精准还原轮圈、辐条、花鼓、充气轮胎的分层结构，其中前轮为转向驱动轮，两个后轮为随动承重轮，轮组与车架的连接位置预留了碟刹制动器的安装位，建模时还原了刹车碟片、卡钳的装配结构，保证制动组件与轮组的位置匹配度。传动系统部分，完整复刻了脚踏曲柄、多片式牙盘、链条、后轴飞轮的传动链路结构，曲柄长度、牙盘齿比参数按照休闲骑行的发力特性设定，脚踏位置调整至骑行者躺姿下腿部自然前伸的舒适发力区间，避免传统 upright 骑行姿势下膝关节的过度弯折。转向操控部分采用侧置式握把结构建模，握把位置设置在乘坐者手臂自然弯曲可及的身体侧前方，握把与前轮转向柱通过连杆结构实现传动，建模时还原了转向连杆的铰接点结构，保证转向动作的传动精度。渲染阶段采用哑光金属材质赋予车架主体，红色漆面覆盖车架主结构部分，轮胎采用哑光黑色橡胶材质，座椅采用深灰色硬质塑料材质，搭配浅灰色纯色背景突出载具本身的结构细节，通过柔和的环境光打光展现各部件的结构层次与材质质感，整体建模完整还原了躺骑三轮车的结构逻辑与设计细节，可用于结构验证、外观展示或改装方案参考。
