自行车前叉与前轮装配结构三维设计

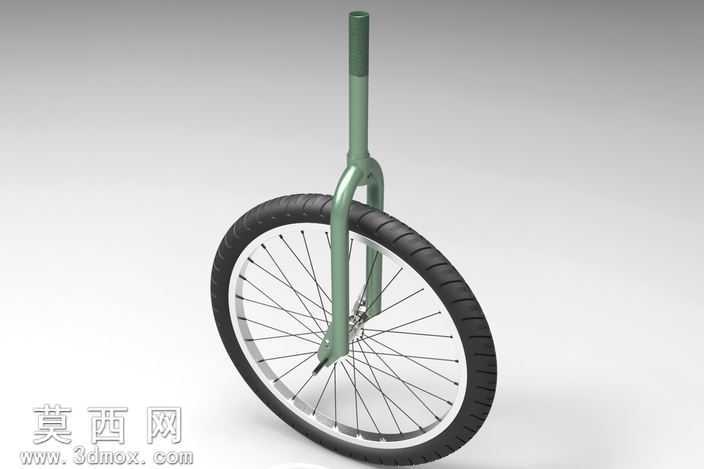

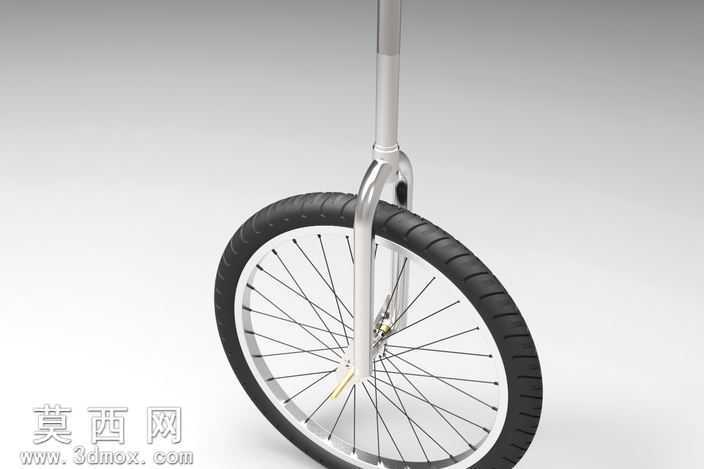

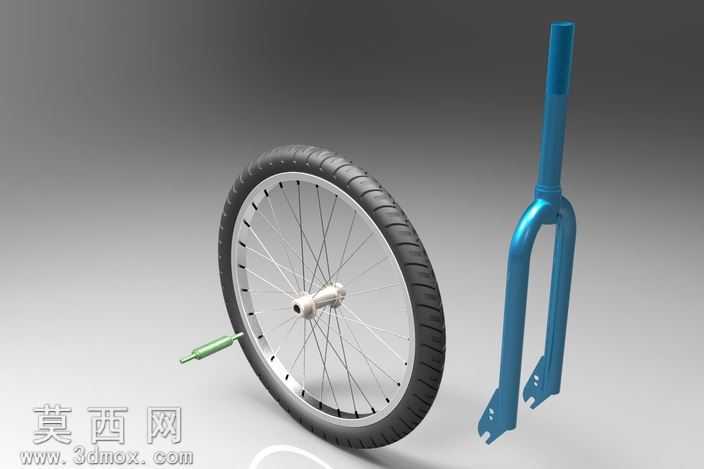

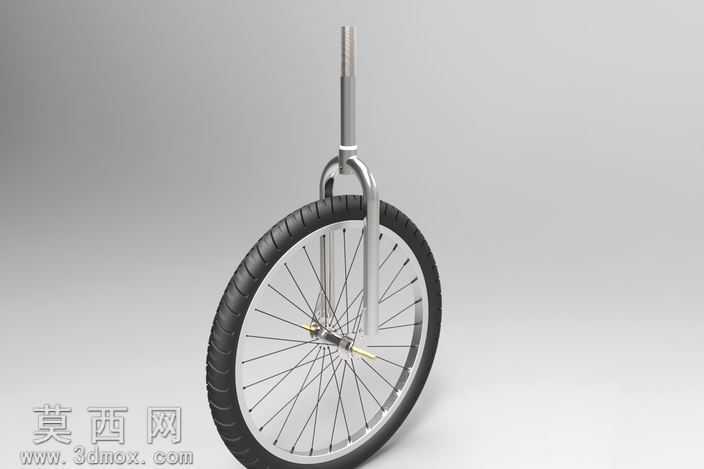

本作品为自行车前叉与前轮的装配三维设计，建模过程严格遵循民用通勤自行车的实际尺寸比例，在三维建模软件中先完成各独立零件的参数化构建，再按照实际装配约束完成整体组合。首先针对自行车前叉部分，采用曲面建模结合实体拉伸的方式构建主体，还原前叉上管的标准舵管尺寸、叉肩的过渡圆弧结构、叉腿的流线型变径造型，以及叉脚末端的花鼓安装卡槽与刹车安装位结构，建模时特意保留了金属管材一体成型的壁厚特征，还原真实前叉的冲压成型工艺特点。针对前轮部分，先构建花鼓的轴心、塔基、法兰盘结构，再通过圆周阵列命令完成等距分布的辐条建模，每根辐条都还原了真实的细圆柱形态与交叉排布逻辑，轮圈部分采用带空腔的环形实体建模，还原铝合金轮圈的双层圈结构，外胎部分通过曲面扫描生成胎体，再通过阵列凸起特征还原胎面的防滑排水纹路，同时配套构建了前轮快拆杆结构，还原快拆的偏心凸轮、拉杆、锁紧螺母的完整结构。材质渲染阶段，前叉主体赋予亮面蓝色金属烤漆材质，模拟钢制前叉的喷塑漆面质感，添加细微的漆面颗粒与环境反射效果；轮圈与花鼓赋予抛光银色金属材质，还原铝合金零件的哑光金属光泽；辐条赋予高光亮铬材质，模拟不锈钢辐条的反光特性；外胎赋予黑色哑光橡胶材质，添加细微的粗糙纹理模拟橡胶轮胎的表面质感；快拆杆的手柄部分赋予绿色工程塑料材质，金属杆身赋予镀锌钢材质。装配设计上严格还原真实自行车的配合关系，前叉叉脚卡槽与花鼓轴心设置同轴配合与轴向限位约束，快拆杆穿过花鼓轴心设置锁紧行程约束，辐条两端分别与花鼓法兰、轮圈孔位设置固定约束，所有零件无干涉错位，可直观展示前轮与前叉的装配逻辑，清晰呈现自行车行走系统前端的结构组成与连接关系，可用于自行车结构教学、配件改装参考、产品展示演示等场景。
