8活塞布拉特液压盘式制动器结构模型

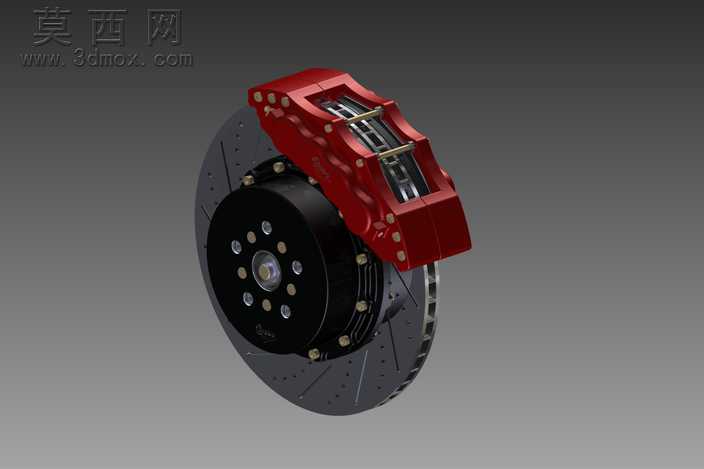

本模型为车辆使用的8活塞布拉特液压盘式制动器三维建模作品，整体建模过程严格参考高性能车用多活塞制动系统的真实结构比例完成，完整还原了液压盘刹的核心组成部件。建模阶段首先完成刹车盘的主体结构搭建，还原了通风划线盘的盘面特征：盘面分布有用于散热、排出制动磨屑的划线沟槽，盘体内部预留通风道结构，同时还原了刹车盘与轮毂连接的安装定位孔位、中心定位轴台结构，保证安装对接结构的尺寸合理性。随后完成制动卡钳的建模设计，这款红色对置8活塞卡钳采用分体式壳体结构，建模时还原了卡钳壳体的加强筋布局、活塞安装腔室、制动片导向槽结构，卡钳表面的固定螺栓点位、液压油道接口、放气螺钉位置都做了精细化还原，卡钳内部的8个活塞按照对置排布方式布局，搭配对应的制动摩擦片结构，还原了摩擦片的背板、摩擦材料层的分层结构，以及摩擦片的消音片、报警弹片等细节结构。模型还完整搭建了制动器与轮毂连接的桥码、中心合头结构，合头采用轻量化镂空设计，还原了合头与刹车盘之间的浮动连接点位，还原多活塞刹车的浮动盘结构特征。材质渲染阶段，刹车盘采用耐磨铸铁材质，还原金属哑光磨砂质感，盘面做了轻微的使用纹理处理提升真实感；制动卡钳采用亮面红色烤漆材质，还原改装卡钳的漆面光泽，表面的品牌标识区域做了对应质感处理；活塞采用抛光金属材质，摩擦片做了复合材料的粗糙质感区分，合头与桥码采用阳极氧化金属质感，不同部件的材质区分清晰，装配关系明确。设计思路上，这款8活塞制动器模型针对高性能车辆的制动需求设计，多活塞布局可以让制动片的受力更加均匀，提升制动时的摩擦力稳定性，划线通风盘结构可以在连续制动时快速导出热量，避免热衰减问题，浮动盘结构可以减少制动时的抖动问题，整体模型完整展现了液压盘式制动器的工作原理与装配逻辑，可用于汽车制动系统的结构展示、原理教学，也可作为车辆改装设计、整车装配建模的配套部件使用，各部件可拆分查看内部结构，清晰展现液压制动时活塞推动摩擦片夹紧刹车盘的动作逻辑。
