浮动摩托车盘式制动器转子结构设计

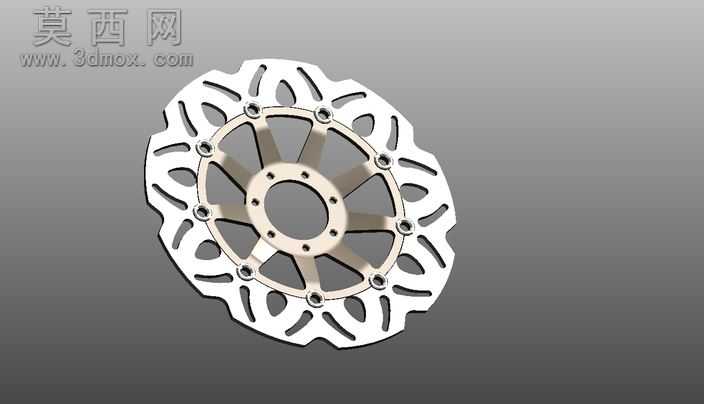

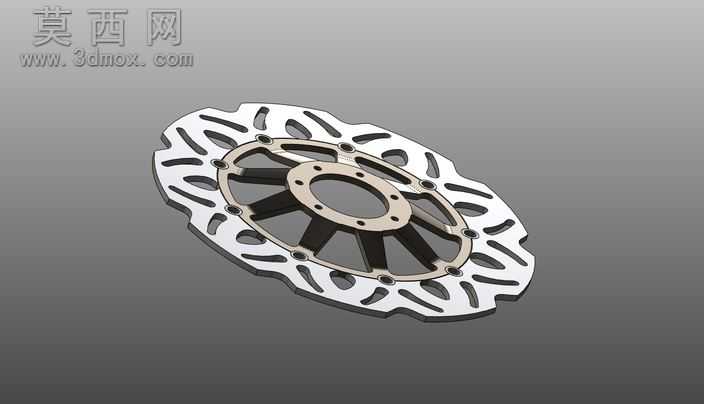

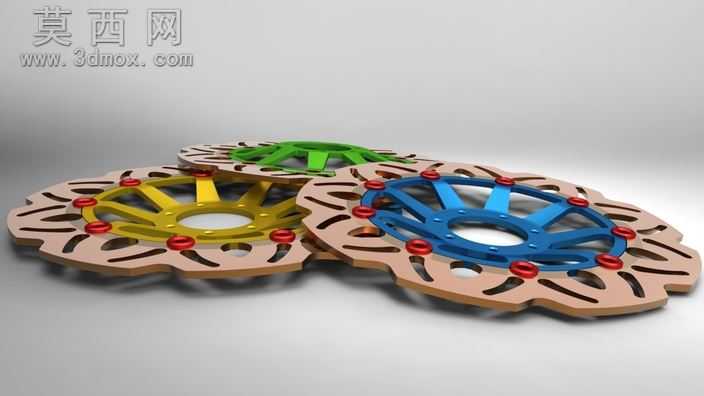

本作品为适配多款本田系列摩托车的浮动式盘式制动器转子，也就是日常所说的浮动刹车盘，整体采用三维参数化建模完成，建模过程严格遵循实际加工的尺寸公差要求，完整还原了浮动盘的双层结构设计。模型构建时先完成中心安装基座的特征绘制，精准定位6个直径6.2毫米的螺栓安装孔，保证螺栓孔分布圆直径严格匹配78毫米的设计值，中心安装内径设置为62毫米，可直接对应多款摩托车前轮轴的安装尺寸，基座部分预留了浮动连接的卡位结构，用于和外制动盘形成浮动连接。外制动盘部分采用镂空散热的花型轮廓设计，整体外径控制在296毫米，盘面的散热槽与镂空切口经过反复的结构排布，既保证了制动时的摩擦接触面积，又能在车辆连续制动时通过镂空结构快速散发热量，降低制动盘的热衰减效应，同时花型的外轮廓可以在制动时快速刮除刹车片表面的磨屑，避免磨屑残留影响制动摩擦力。建模过程中对浮动连接的间隙做了精准还原，内外盘之间的连接位预留了合理的活动旷量，还原真实浮动盘在制动时可小幅自适应偏移的特性，避免刹车盘在受热膨胀时出现形变卡滞的问题。材质渲染阶段，中心安装基座采用哑光金属质感的铝合金材质表现，还原实际产品中轻量化铝合金基座的视觉效果，外制动摩擦盘采用高碳钢的金属质感，表面做了细微的磨砂纹理处理，还原刹车盘摩擦面的真实质感，连接部位的铆钉结构做了金属高光处理，区分不同部件的材质差异。整体模型结构完整，所有安装尺寸均经过参数校验，可直接用于制动系统的结构验证、改装方案设计参考，也可作为摩托车制动系统教学的演示模型，帮助理解浮动刹车盘的工作原理与结构优势，模型的分层结构清晰，特征参数可编辑，能够根据不同车型的安装需求快速调整尺寸参数，适配更多车型的制动改装设计需求。
