工业真空吸盘吸持夹持组件结构设计

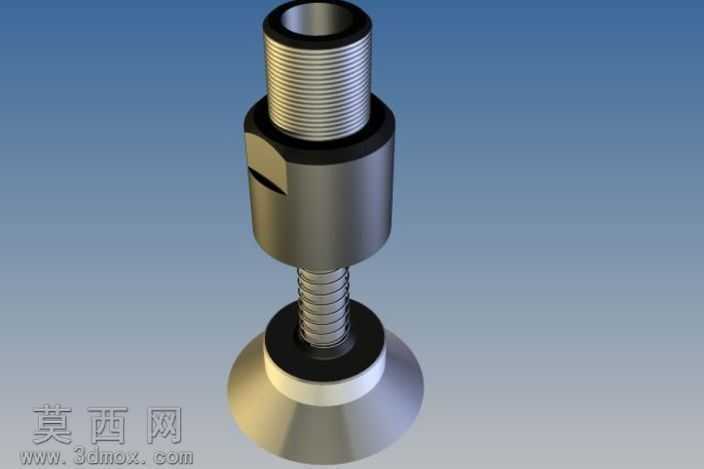

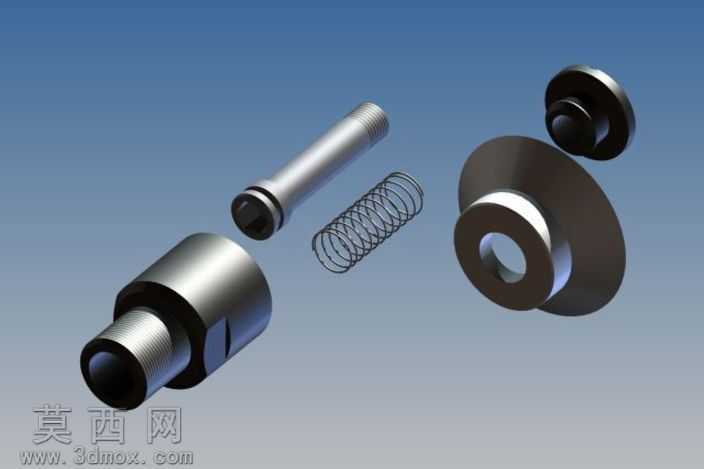

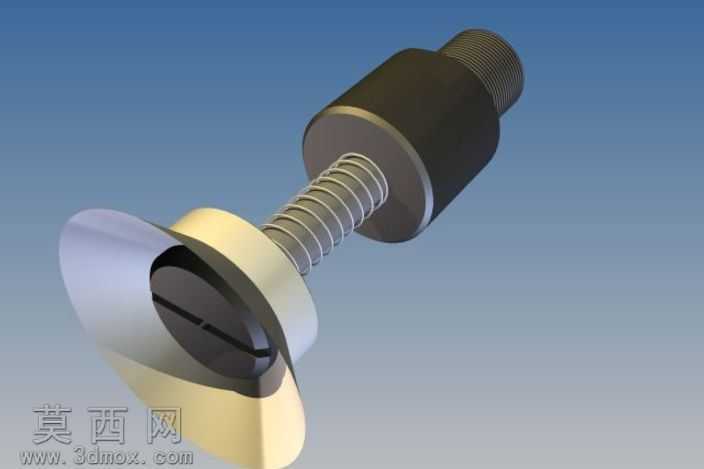

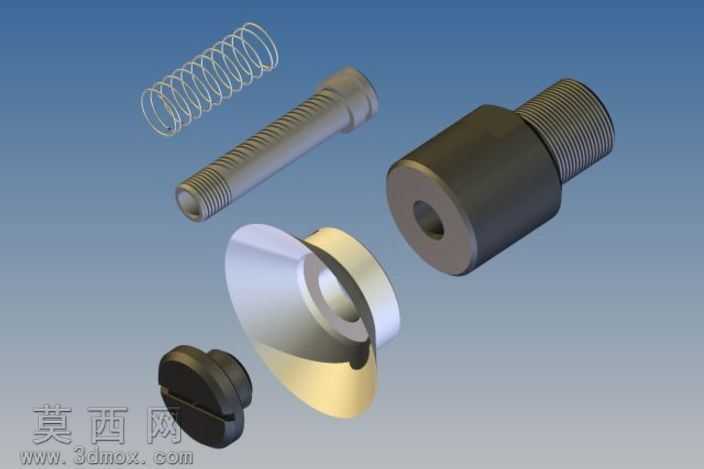

本作品为工业场景使用的真空吸持夹持组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工与装配的尺寸公差规范，对每一处结构细节都做了可制造性校验。整体模型采用分层结构设计，从上至下依次为外螺纹连接段、主体锁紧段、缓冲弹簧段、真空吸盘底座四个核心部分，各部件之间的装配间隙、配合公差都经过严谨设定，完全还原实物的装配逻辑。渲染阶段采用工业级写实渲染方案，主体金属部件赋予哑光钢材质，通过调整金属粗糙度、反射强度参数还原机械加工后的金属质感，表面细微的切削纹理通过法线贴图做了精细呈现；外螺纹段还原了精密车削加工后的螺纹牙型细节，每一圈螺纹的螺距、牙型角都符合标准管螺纹规范；中间的缓冲弹簧部件单独做了螺旋扫描建模，弹簧的线径、节距、有效圈数都按照实际缓冲行程需求设定，赋予弹簧钢材质并做了镀锌表面效果处理；底部的真空吸盘采用丁腈橡胶材质，通过调整材质的漫反射颜色、高光柔和度、半透明参数还原橡胶材质的柔韧质感，吸盘唇边的薄边结构做了细节优化，还原实际使用时唇边贴合密封的形态特征。设计思路围绕真空吸持的实际工况展开，顶部外螺纹段用于对接气动管路接头，主体锁紧段设置了侧向锁紧缺口，方便安装时的扳手卡位锁紧，中间的缓冲弹簧用于吸持接触时的行程补偿，避免硬接触损伤待吸持工件表面，底部喇叭形吸盘结构可在负压作用下形成可靠密封，适配平整表面工件的搬运、夹持作业需求。建模过程中对所有零件做了干涉检查，确保各活动部件运动无卡滞，静态配合无穿模问题，整体结构紧凑，功能分区清晰，可直接用于气动吸持机构的方案设计参考、虚拟装配调试以及相关教学演示场景。
