1/4规格外丝宝塔气液软管接头设计

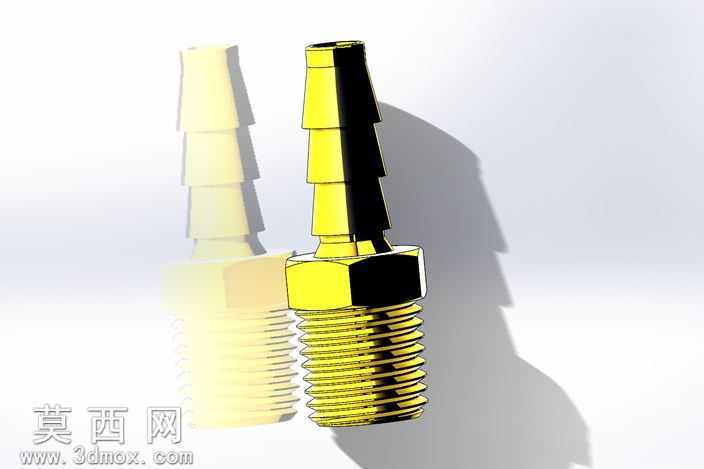

本作品为1/4规格外螺纹宝塔型软管接头的三维建模设计成果，建模过程以工业级尺寸精度为核心准则，首先基于气动、液压管路系统中软管快接的实际使用需求，确定接头的核心结构参数：一端为符合通用管螺纹标准的1/4外螺纹段，螺纹牙型、螺距、牙高严格遵循对应国标参数，建模时通过螺旋线扫描切除的方式生成精准螺纹特征，保证螺纹段与对应内螺纹部件的装配适配性；另一端为多级阶梯式宝塔插接段，每一级凸棱的外径、锥度、间距都经过反复校核，凸棱边缘做微小圆角过渡处理，既保证软管套接后能被凸棱牢牢卡紧防脱落，又避免锐边割伤软管内壁降低使用寿命，两段结构之间设置六角拧动台，对边尺寸匹配标准扳手规格，六角台的棱边做倒角处理，兼顾拧动时的受力合理性与外观质感。材质设定上针对接头常用的使用场景，分别配置了黄铜金属材质与工程塑料材质两套材质方案：黄铜材质通过调整金属材质球的漫反射、高光反射、粗糙度参数，还原黄铜抛光后的暖金色金属光泽，同时在螺纹缝隙、六角台边缘添加细微的使用磨损质感，让渲染效果更贴近真实工业零件的状态；工程塑料材质则调整半透明属性与哑光反射参数，适配气动系统中轻量化塑料接头的视觉表现。渲染阶段采用三点布光方案，主光源从侧上方45度角打光，突出接头的螺纹纹理与宝塔段的阶梯层次，辅助光源补全暗部细节避免死黑，添加柔和的地面阴影增强模型的立体感，背景选用浅灰色渐变背景突出主体零件。设计过程中充分考虑接头的实际装配逻辑，螺纹段的起始倒角、宝塔段的导入锥度都做了优化，保证实际生产后零件能顺畅完成装配，同时对整体壁厚做均匀化处理，避免壁厚不均导致的注塑或压铸生产缺陷，整个模型的所有特征都采用参数化建模方式搭建，后续可根据不同管路规格快速调整尺寸参数，衍生出不同通径、不同螺纹规格的同系列接头模型，适配更多场景的管路连接需求。
