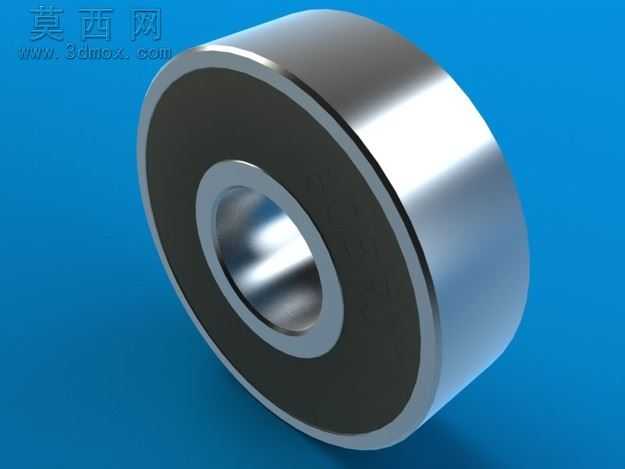

608RS橡胶密封滑板轴承三维设计

本作品为608RS橡胶密封型滑板轴承的三维设计成果，建模过程严格遵循该型号轴承的标准尺寸规范，精准还原了内径8mm、外径22mm、厚度7mm的核心参数，确保模型与实际量产零件的尺寸一致性。建模阶段采用参数化设计思路，先通过草图绘制轴承内圈、外圈的截面轮廓，利用旋转特征生成内外圈的基础实体，针对内外圈的滚道部分做了精准的曲面拟合，还原深沟球轴承滚道的圆弧曲率，保证滚动体与滚道的配合关系符合机械设计标准。针对两侧的橡胶密封件，单独建模还原了密封唇的结构形态，模拟密封件与内外圈密封槽的嵌合结构，还原RS型轴承接触式密封的结构特征，清晰展现密封件阻挡外界杂质进入轴承内部、防止润滑脂泄漏的功能结构。滚动体部分按照608轴承的钢球数量与排布规律做圆周阵列，保持架结构也做了简化还原，清晰展现轴承内部各零件的装配关系。材质与渲染阶段，为轴承内外圈、钢球赋予金属铬钢材质，调整金属材质的反射率与粗糙度参数，还原轴承钢经精密加工后的金属光泽与细腻质感；为橡胶密封件赋予哑光黑色橡胶材质，调整材质的漫反射参数与轻微凹凸质感，还原橡胶件的真实视觉效果；背景采用纯净蓝色调，搭配柔和的打光方案，通过主光、辅光与轮廓光的组合，凸显轴承的金属轮廓与结构层次，让模型的视觉呈现更贴近真实工业产品的展示效果。整个模型结构完整，各零件的装配关系清晰，既可以用于机械原理教学中深沟球轴承的结构展示，也可作为滑板、小型传动机构等相关产品设计的配套零部件模型使用，为相关设计工作提供精准的三维参考。
