履带式移动作业机械手集成装置

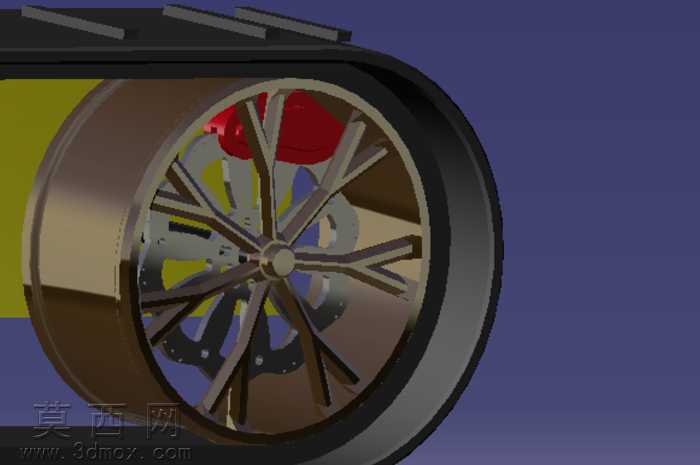

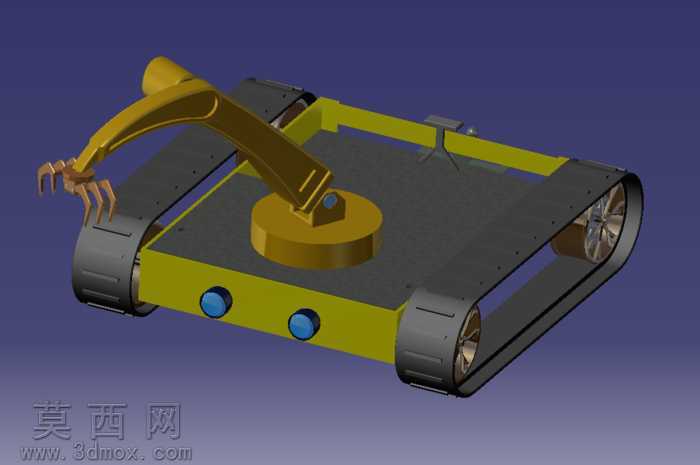

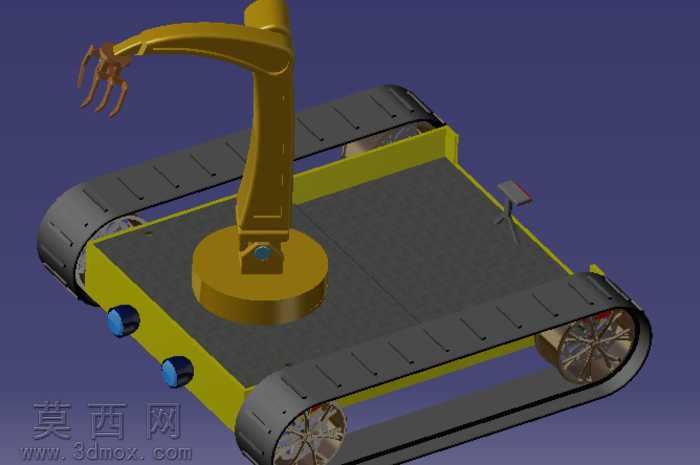

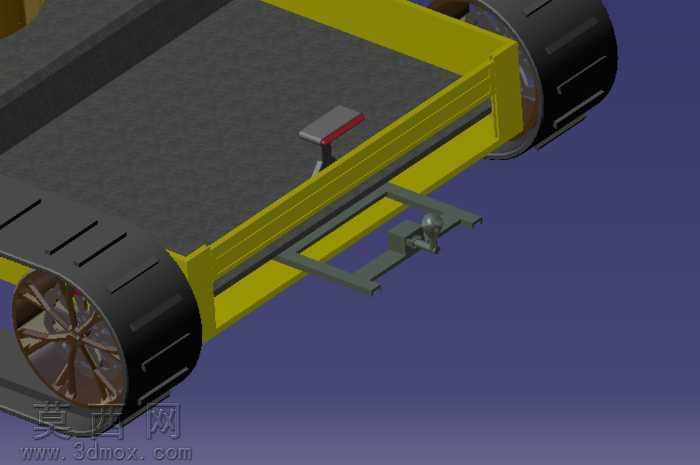

本作品为履带式移动机械手集成三维模型，采用CATIA软件完成全参数化建模，整体结构分为履带移动底盘与多自由度抓取机械手两大核心模块，建模过程严格遵循机械设计装配逻辑，各部件间保留完整的运动约束关系，可直接用于后续运动仿真验证。底盘部分采用履带式行走结构设计，建模时还原了履带板、驱动轮、导向轮、承重轮的完整传动配合关系，底盘主体框架采用钣金折弯式结构设计，边缘预留传感器安装位，前端配置两个防撞缓冲轮结构，材质设定上底盘框架采用哑光黄色工程漆质感，履带采用黑色耐磨橡胶材质，轮系部件采用金属哑光灰材质，还原真实工程装备的材质表现。搭载的机械手采用关节式串联结构，底座为回转支撑结构可实现360度水平回转，大臂采用弧形变截面设计提升结构刚度，小臂末端配置三爪式抓取执行器，可完成夹持抓取动作，机械手整体采用金属烤漆金色材质，关节处的连接轴、紧固件采用金属亮银色材质，区分不同功能部件的材质属性。设计思路上以移动作业场景为核心，将移动平台的越障通行能力与机械手的灵活作业能力结合，可适配复杂地形下的物料搬运、巡检作业等场景需求，建模过程中对各运动部件的干涉情况进行了逐一校验，确保各关节运动行程内无结构干涉，整体装配层级清晰，子部件建模完整，未省略关键连接结构，既保留了外观的写实效果，也具备结构设计的合理性，可作为移动作业机器人方案设计的参考模型，也可用于相关机械原理教学演示使用。
