移动机器人集成式操控控制板设计

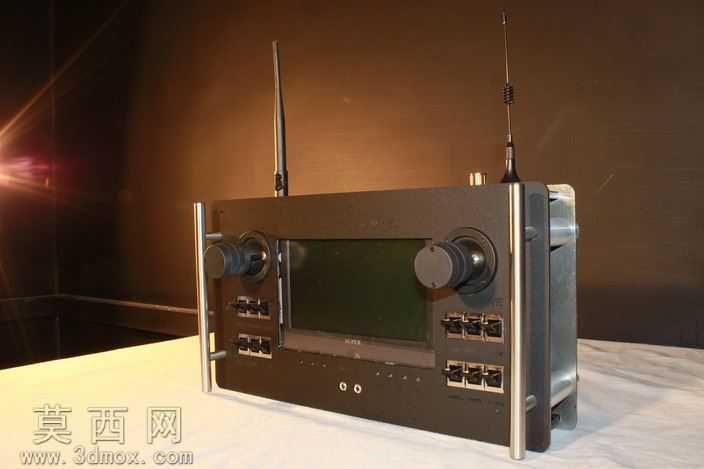

本作品为移动机器人配套的手持集成式控制板三维模型，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先依据移动机器人的操控需求规划功能分区，将显示模块、操控旋钮、通讯接口、无线传输模块的安装位进行合理排布，确保手持操作时的人机交互合理性。建模过程中对控制板的外壳结构进行了精细化处理，主体外壳采用硬质铝合金材质的视觉表现，边缘做了圆弧过渡处理避免握持硌手，两侧设置金属支撑立柱既提升结构强度，也可作为防护结构避免屏幕与操控旋钮在放置时发生磕碰。模型还原了正面的嵌入式显示屏，屏幕周边做了下沉式边框设计，屏幕两侧对称布置大尺寸操控旋钮，旋钮表面做防滑纹理处理，方便操作人员佩戴手套时也能精准调节参数；旋钮下方分两排布置多组通讯接口，接口位置做了内凹防护设计，减少插拔过程中对接口的磨损。顶部的两根无线通讯天线采用可弯折结构建模，还原了天线与机身的铰接连接结构，可根据使用场景调整天线角度提升信号传输稳定性。渲染阶段采用工业产品写实渲染风格，主体金属外壳赋予磨砂铝合金材质，表面添加细微的颗粒质感模拟真实金属喷砂处理效果，旋钮部分采用哑光工程塑料材质，与金属外壳形成材质对比提升视觉层次；屏幕部分赋予半反光玻璃材质，添加微弱的环境反射效果模拟真实屏幕的光学特性。模型完整还原了控制板的内部安装卡位，可清晰看到外壳内部预留的电路板安装槽、电池仓位置，所有接口的尺寸均按照工业通用通讯接口标准建模，确保结构设计具备实际生产参考价值，整体结构紧凑布局合理，兼顾了手持操控的便携性与功能集成度，能够满足移动机器人的现场调试、远程操控等多场景使用需求。
