双频段手持电台棒状全向接收天线结构

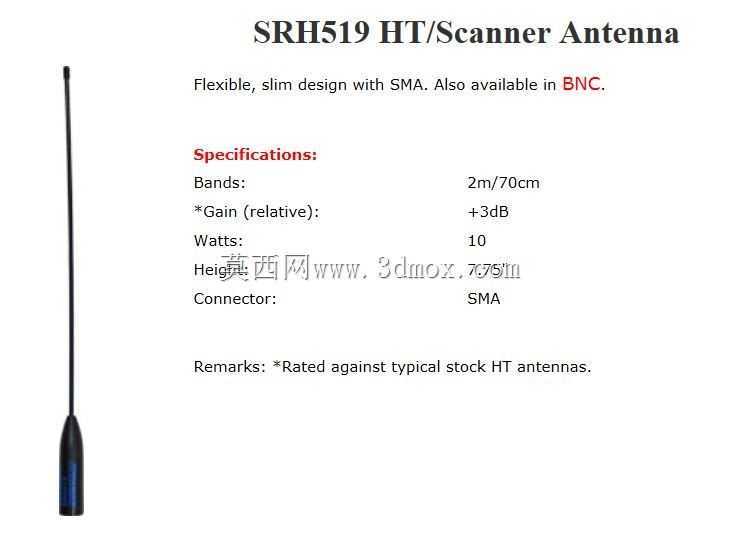

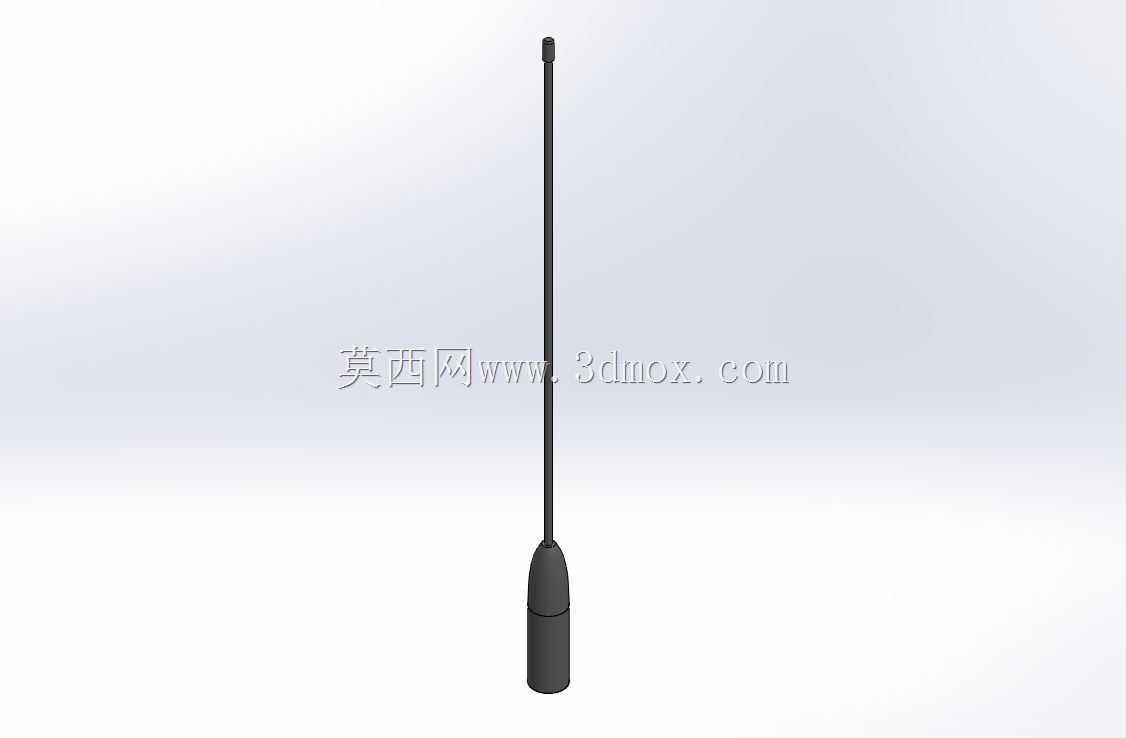

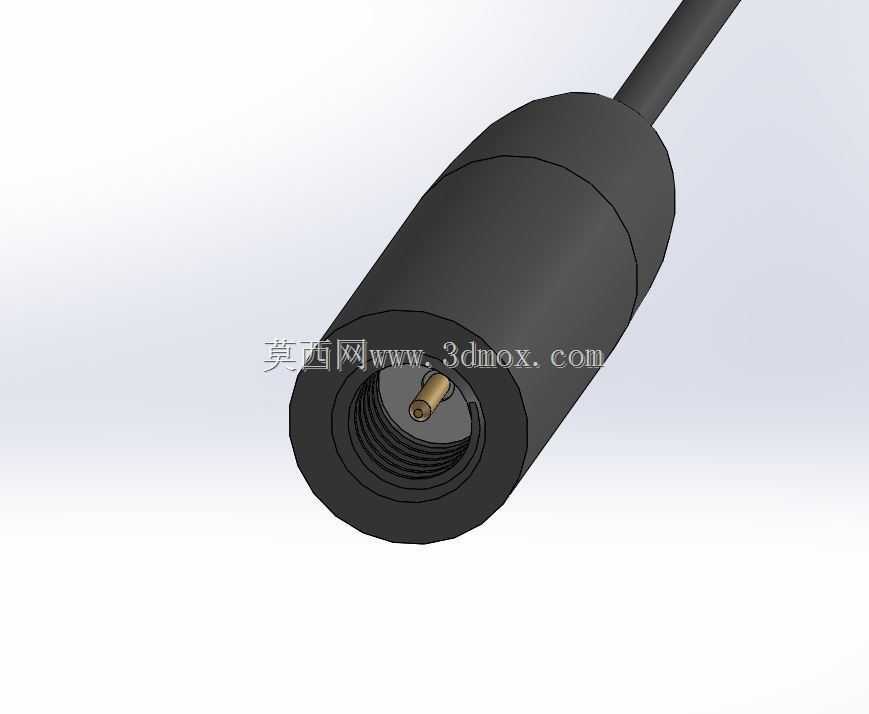

这类棒状双频段天线主要适配手持业余电台、便携式频谱扫描设备，在户外应急通信、业余无线电通联、现场无线电信号排查场景中使用，相比设备内置天线，能够有效提升弱信号环境下的接收灵敏度，同时保障发射状态下的信号辐射效率。从结构设计来看，天线整体采用细长柔性杆身加底部同轴连接基座的布局，杆身外层采用耐候性橡塑包覆，内部按频段匹配要求设置螺旋辐射单元，既保证日常携带时的抗弯折性能，避免磕碰、挤压造成内部辐射体断裂，也能通过柔性材质降低意外戳碰的风险，适配户外作业、移动通联的复杂使用环境。底部的连接基座采用标准SMA同轴接口，接口端面做了定位台阶设计，安装时只需对准设备天线座旋紧即可，无需额外转接结构，接口的阻抗匹配按照50欧姆射频传输标准设计，能够最大程度降低连接位置的信号驻波，避免发射状态下反射功率过大损伤电台前端射频模块。性能参数上，该天线覆盖144MHz甚高频与440MHz超高频两个常用业余无线电频段，两个频段内的辐射增益均为3dBi，属于全向辐射特性，使用时无需调整天线指向就能完成周边空间信号的收发，最大耐受发射功率为10W，完全匹配常规手持电台的发射功率区间，不会出现功率过载导致的天线内部介质击穿问题。尺寸边界方面，天线整体长度为196.85毫米，基座最大直径不超过12毫米，安装后突出设备机身的长度控制在合理范围，不会因为过长导致手持设备重心过度偏移，日常放入工具包、电台套时也不会出现卡滞。建模过程中需要重点关注内部螺旋辐射体的螺距匹配关系，不同频段对应的螺距、线径直接决定天线的驻波比参数，底部连接基座的内芯与外导体的同轴度需要严格控制，避免装配后出现接触不良导致的信号断续问题，杆身与基座的衔接位置做了过渡锥面设计，既提升结构连接强度，也能优化该位置的电流分布，降低衔接段的信号损耗。实际选型时需要注意，该天线属于垂直极化天线，使用时保持杆身垂直于地面能够获得最佳的收发效果，由于采用柔性杆身设计，不建议在超过120km/h的高速移动场景下长期外露使用，避免强风导致杆身根部出现疲劳断裂。
