4行22字符真空荧光显示模组结构

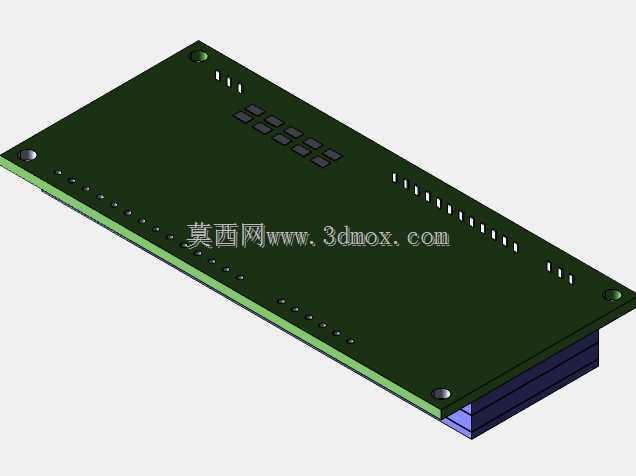

　　在工业控制终端、老旧数控设备操作面板、商用计量仪器的人机交互环节，这类4行22字符规格的真空荧光显示模组至今仍有稳定的应用场景，和常见的液晶显示模块不同，VFD模组依靠阴极电子激发荧光粉发光，自身具备高亮度、宽视角、低温环境下无拖影的特性，在零下二十度的冷库设备、户外作业的工程机具面板上，不会出现液晶模块低温响应迟缓、背光亮度不足的问题。从结构设计角度看，这款模组采用一体化金属边框封装，前端预留了嵌入式安装的固定耳位，两个安装孔位对称分布在模组壳体两端，安装时可直接卡入面板预留的矩形开孔，通过螺丝从面板后侧锁紧固定，不需要额外设计复杂的固定压条，能有效缩减面板结构的装配工序。模组后侧引出的排针接口采用标准间距设计，

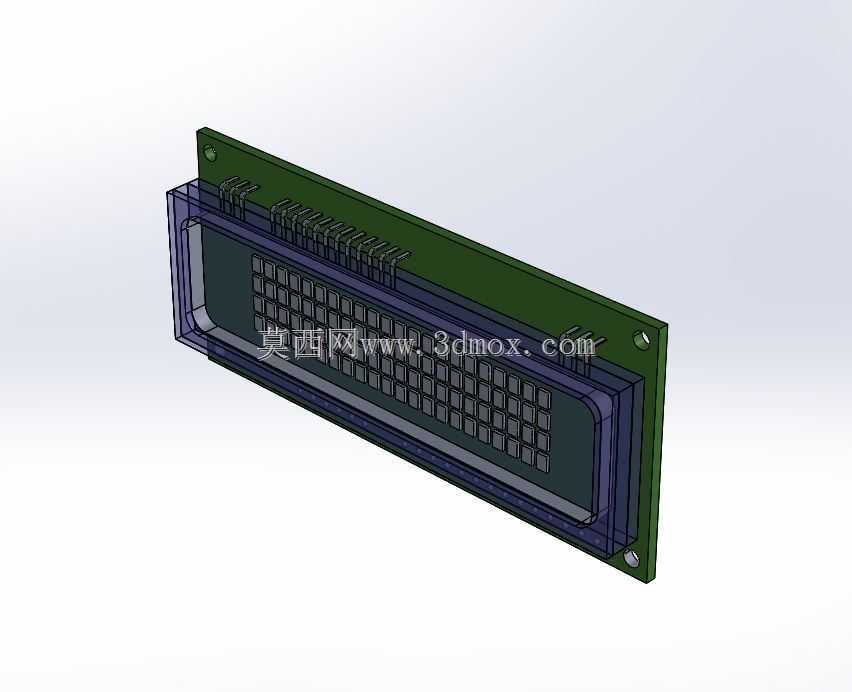

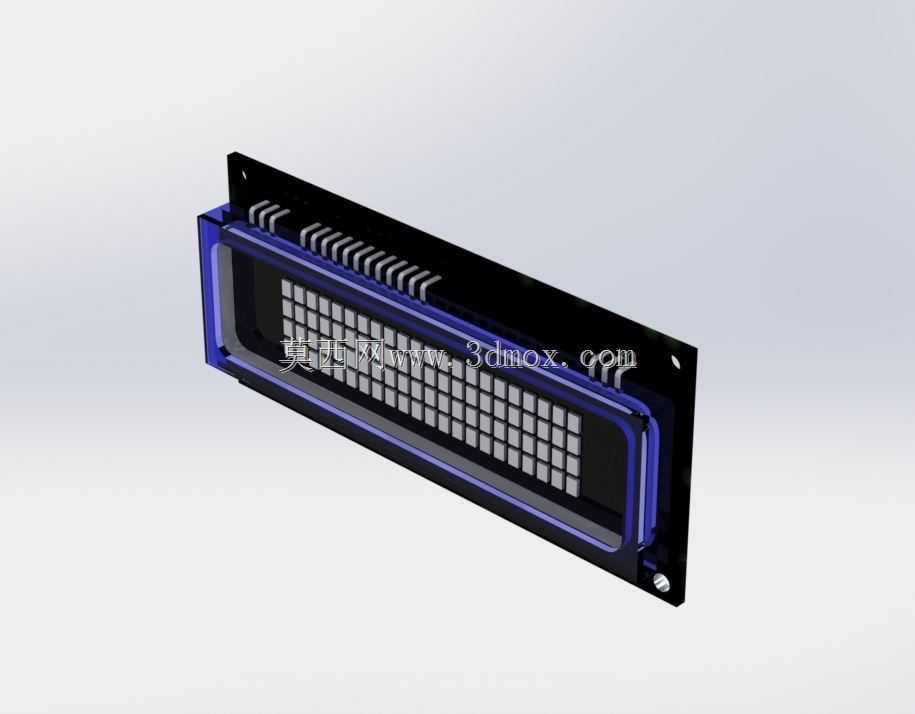

　　和常规字符液晶模块的引脚定义保持兼容，硬件选型替换时不需要重新改板，只需要匹配对应的驱动电平即可完成替代，对于存量老旧设备的维修替换场景十分友好。显示区域采用5×7点阵排布，单字符的显示边界清晰，行间距预留了足够的遮光区域，避免多行字符显示时出现光晕串扰，模组内部的真空腔体做了阶梯式封边结构，既保证了腔体的真空密封可靠性，也控制了整体壳体的厚度，不会占用过多的设备内部安装空间。设计建模时需要重点关注前端显示面和面板安装面的贴合公差，若安装间隙过大，外部光线容易从缝隙渗入显示区域，降低显示内容的对比度，因此壳体前端的凸台高度要和面板板材厚度精准匹配，装配后凸台刚好嵌入面板开孔，和面板外表面保持齐平。

　　另外模组后侧的排针伸出长度需要结合设备内部的走线空间确定，排针过长会和内部的其他电路板产生干涉，过短则会导致接插件无法完全锁紧，建模时要预留出接插件插拔的手部操作空间，避免装配时出现操作干涉。这类显示模组的驱动电路集成在壳体内部，整体结构没有活动部件，抗震性能优于带背光的液晶模块，在存在持续振动的工业设备上使用时，不会出现背光板松动、液晶连接排线松脱的故障，适合在工况相对恶劣的工业现场长期运行。
