10英寸低音炮扬声器盆架结构设计

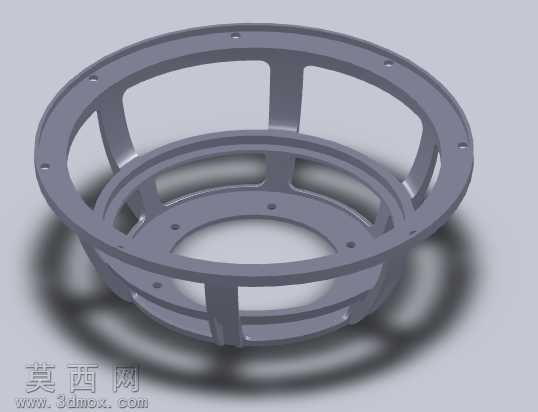

本作品为10英寸低音炮配套的扬声器盆架三维设计，建模过程严格遵循电声行业现行通用设计标准，采用SolidWorks完成全参数化建模，整体结构经过多轮尺寸校验与结构优化，可直接对接后续开模生产环节。建模阶段首先以同轴双圆环为基础轮廓，确定盆架上下安装端面的基准尺寸，上端面为大直径环形安装边，均匀分布8个沉头安装孔，用于盆架与低音炮箱体的固定连接，孔位间距、沉头深度均匹配行业通用10英寸低音单元的安装规范，保证安装时的同轴度与贴合度；下端面为小直径环形定位边，用于定位磁路组件与弹波部件，内环尺寸经过精准测算，可避免工作过程中与音圈、弹波产生运动干涉。中间支撑结构采用8根均匀分布的径向辐条连接上下双环，辐条采用变截面设计，靠近上端面位置厚度更大，向中心下端面逐步收窄，既保证了整体结构的抗形变强度，又尽可能减少了盆架自身重量，同时辐条之间预留了大尺寸镂空区域，可满足低音单元工作时的背部空气流通需求，降低气流扰动产生的异常风噪，提升低频发声的纯净度。材质设定上采用常用的扬声器盆架压铸铝合金材质参数，渲染阶段赋予哑光深灰金属质感，添加柔和的环境漫反射光影，清晰呈现结构的倒角过渡、壁厚变化与孔位细节，所有棱边均做了R0.5-R1mm的圆角处理，避免生产过程中的应力集中问题，同时去除尖锐边角提升装配安全性。设计过程中重点考量了结构刚性与声学性能的平衡，通过有限元思维对支撑结构做了受力模拟，确保大动态低频工作时盆架不会产生谐振形变，避免对发声效果造成负面影响，整体结构简洁规整，无冗余设计，所有壁厚保持均匀一致，符合压铸生产的工艺要求，可直接用于后续的模具开发与样品打样环节。
