木制趣味操作杆跳水蛙玩具结构设计

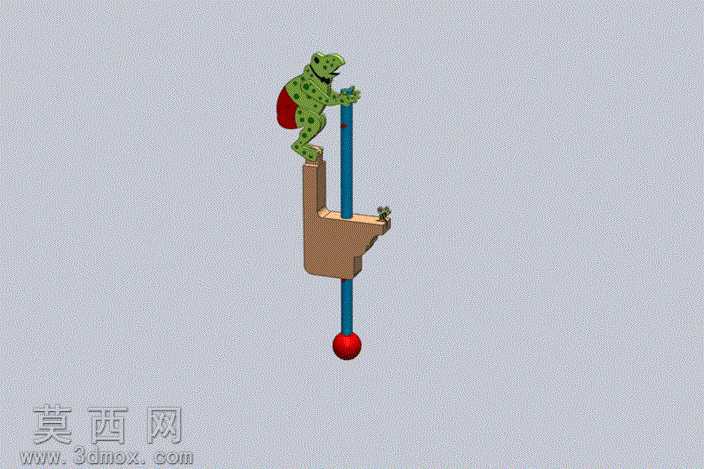

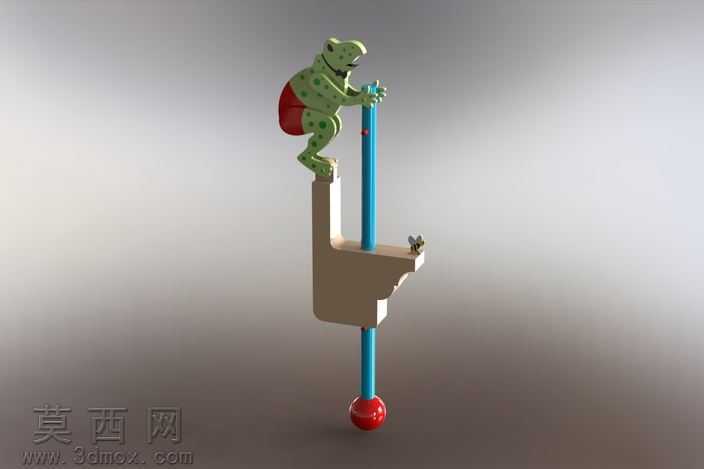

本作品为一款经典木制机械玩具跳水蛙的三维数字化模型，整体建模过程围绕传统木制玩具的结构特性与运动逻辑展开，在三维建模软件中完成全零件的参数化搭建，精准还原了实体玩具的装配关系与运动原理。建模阶段首先对玩具的核心组成进行拆分，分别构建握持底座、竖向导杆、操作拨块、青蛙造型主体、底部配重红球五个核心部件，其中握持底座采用L型木质结构设计，建模时通过拉伸、倒角特征还原实木构件的圆润边角，避免尖锐棱角带来的违和感，同时预留导杆安装孔位与拨块滑动槽，保证各部件装配间隙符合实体玩具的公差要求，既不会出现结构干涉，也不会因间隙过大导致运动松垮。竖向导杆采用圆柱特征建模，表面赋予光滑蓝色涂装材质，模拟实体玩具的彩漆木杆质感，上下两端分别设置限位结构，防止操作过程中拨块与青蛙主体脱出导杆行程范围。青蛙造型主体是模型的视觉核心，建模时通过曲面放样、边界混合特征勾勒青蛙的蹲伏姿态，还原带红色斑点的绿色蛙身、红色背鳍的经典涂装外观，蛙爪位置设计与导杆配合的卡扣结构，能够在拨块的推动下沿导杆向上滑动，到达导杆顶端限位处时触发翻转动作，模拟青蛙跳水的动态效果。操作拨块采用木质棕色材质，与握持底座材质保持统一，拨块上设置小型操作凸点，还原实体玩具中手指拨动的操作结构，底部的红色配重球通过拉伸球体特征构建，赋予高光泽红色漆面材质，既起到平衡整体重心的作用，也通过鲜亮的色彩搭配提升玩具的视觉吸引力。材质渲染阶段针对不同部件的质感进行差异化调整，木质部件添加细微的木纹纹理与哑光漆面效果，还原实木玩具的温润触感，涂装部件调整反光度与色彩饱和度，还原儿童玩具鲜亮明快的色彩特征，导杆与配重球添加轻微的环境反射效果，提升模型的真实感。整体设计完整复现了传统木制跳水蛙玩具的机械逻辑，通过简单的拨块推动与重力作用实现青蛙的滑动、翻转跳水动作，结构简洁却充满巧思，既可以作为传统玩具数字化复刻的参考案例，也可用于机械原理科普、文创产品设计的参考素材，模型装配关系清晰，各零件可独立导出用于3D打印制作实体玩具，具备较强的实用价值。
