一级方程式尺寸后翼子板结构设计

该翼型部件最初围绕一级方程式赛车尾翼气动需求开发，核心设计逻辑是通过前缘节距的连续变化，优化流体流经翼面时的边界层状态，降低高速工况下的压差阻力，同时提升下压力输出效率。设计阶段先确定基准翼型的核心尺寸边界，初始分析用翼型跨度为720毫米、弦长260毫米，后续针对小尺寸应用场景做了等比例缩放，缩放后翼型跨度为250毫米，前缘节距从弦长6.54%的17毫米起始，沿翼展方向逐步过渡到弦长3.33%的24毫米，节距变化曲线经过多轮流场迭代校准，避免翼面出现局部气流分离。

在气动性能验证阶段，先采用30万网格量级的计算域开展多工况扫略，覆盖0度攻角、25米/秒来流速度的典型赛道工况，累计完成28组不同波长、振幅参数的组合仿真，对比不同参数下的升阻比变化，最终筛选出100毫米振幅搭配48毫米波长的参数组合，该配置下空气动力效率达到同工况基准翼型的最优水平。后续为提升仿真精度，将计算网格加密至70万单元开展复核，结果显示优化后的翼型下压力较基准翼型提升15.28%，下压力与阻力的比值提升15.61%，整体重量较基准翼型降低20.57%，满足赛车部件轻量化与气动性能的双重要求。

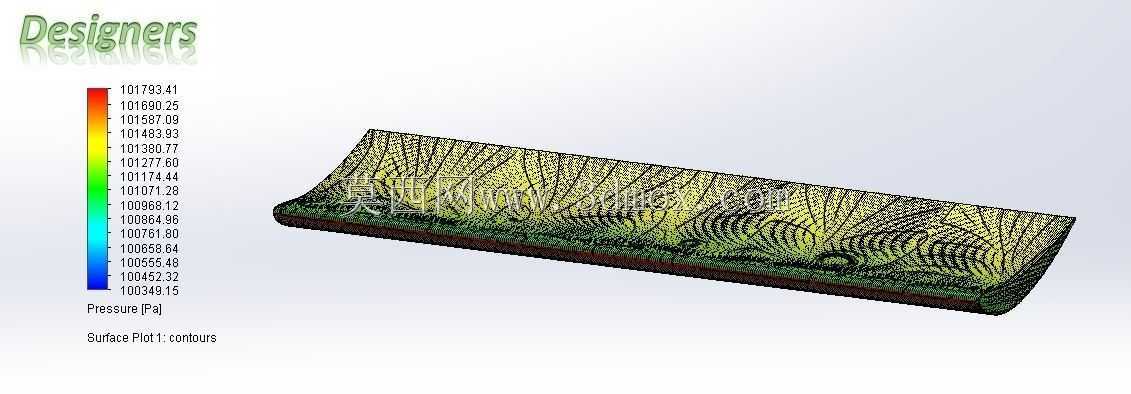

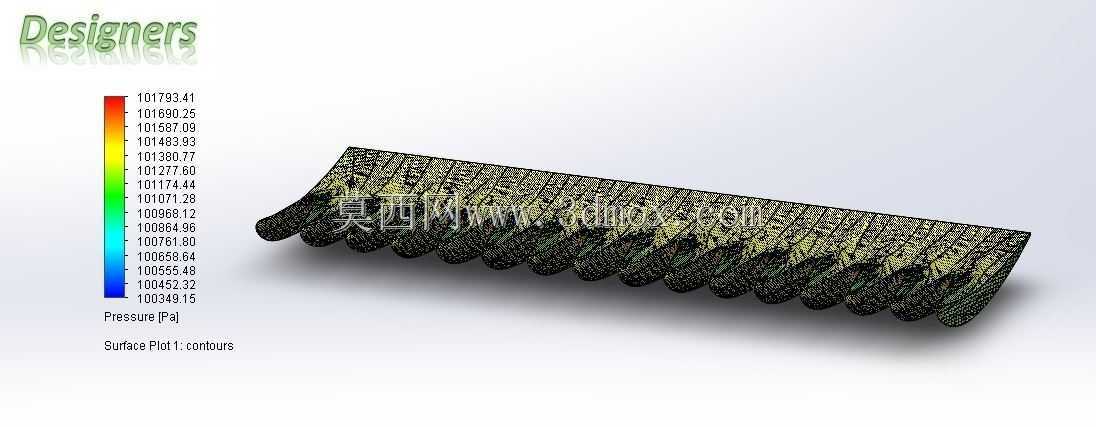

完成流场分析后，基于流场输出的压力与剪切应力分布结果，开展静态线性有限元强度校核，校核用网格包含210265个节点，计算得出翼型的安全系数为16，远高于赛车部件的常规安全系数阈值，结构冗余度充足，可承受高速行驶时的气动载荷与振动冲击。该翼型的设计逻辑具备较强的通用性，除方程式赛车尾翼应用场景外，将翼型绕轴线旋转90度调整安装角度后，可直接适配Darrieus型风力涡轮机叶片、改进型转子叶片的设计需求，三类部件基于相同的空气动力学原理，仅需根据应用场景的载荷、转速要求微调壁厚与安装接口尺寸即可。

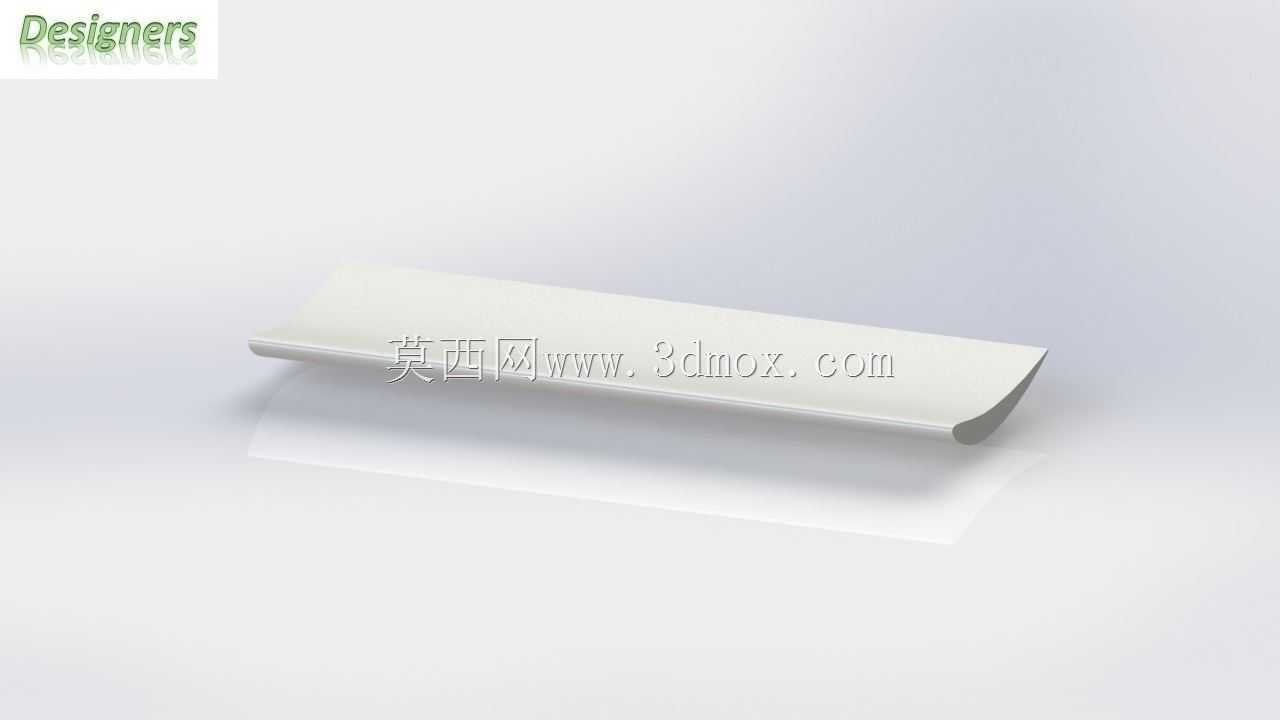

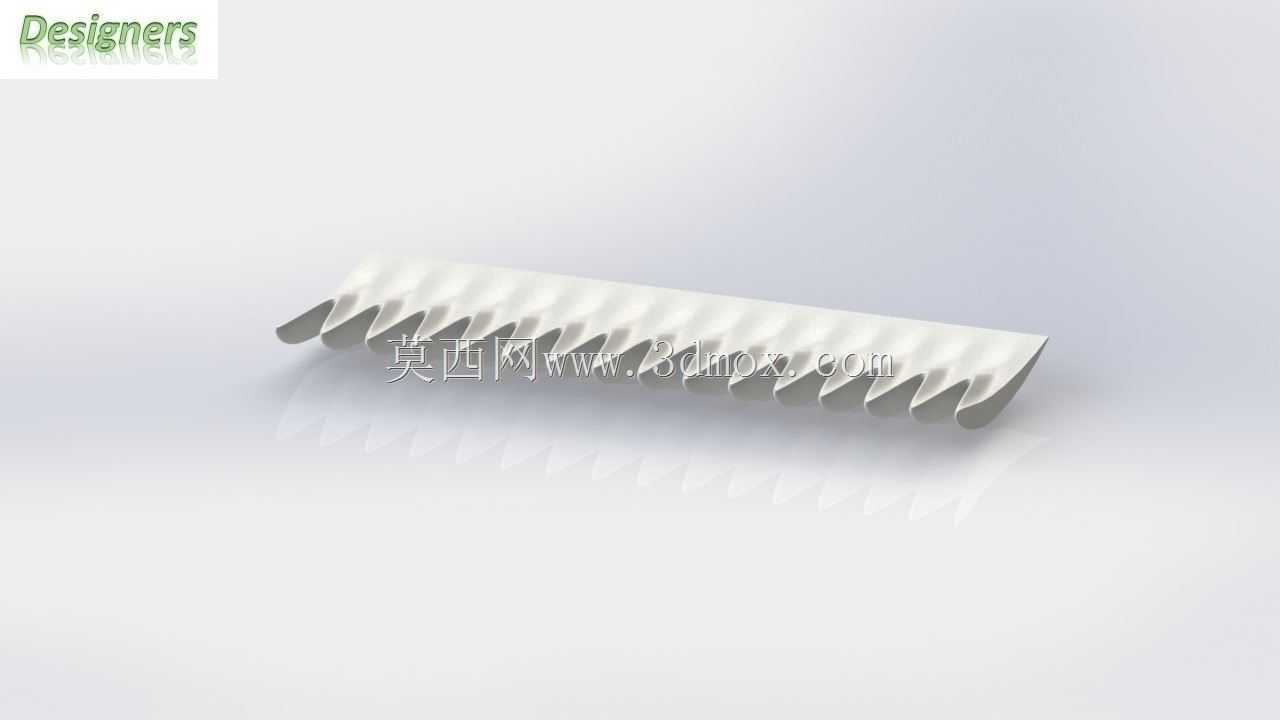

针对小尺寸验证件的加工需求，该翼型在SolidWorks坐标系下完成全参数化建模，所有曲面均为连续G2过渡，无碎面、非流形几何等加工缺陷，可直接导出用于3D打印或五轴铣削加工，打印或加工过程无需额外添加支撑结构，成型后翼面精度满足气动试验的要求。
