汽车厂清漆循环处理台架结构设计

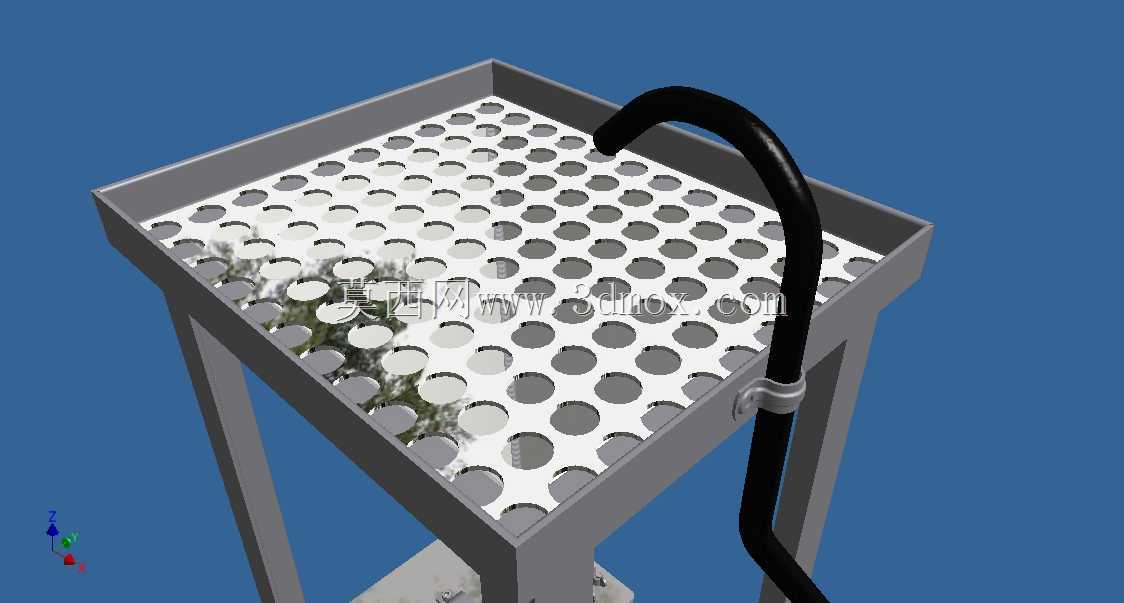

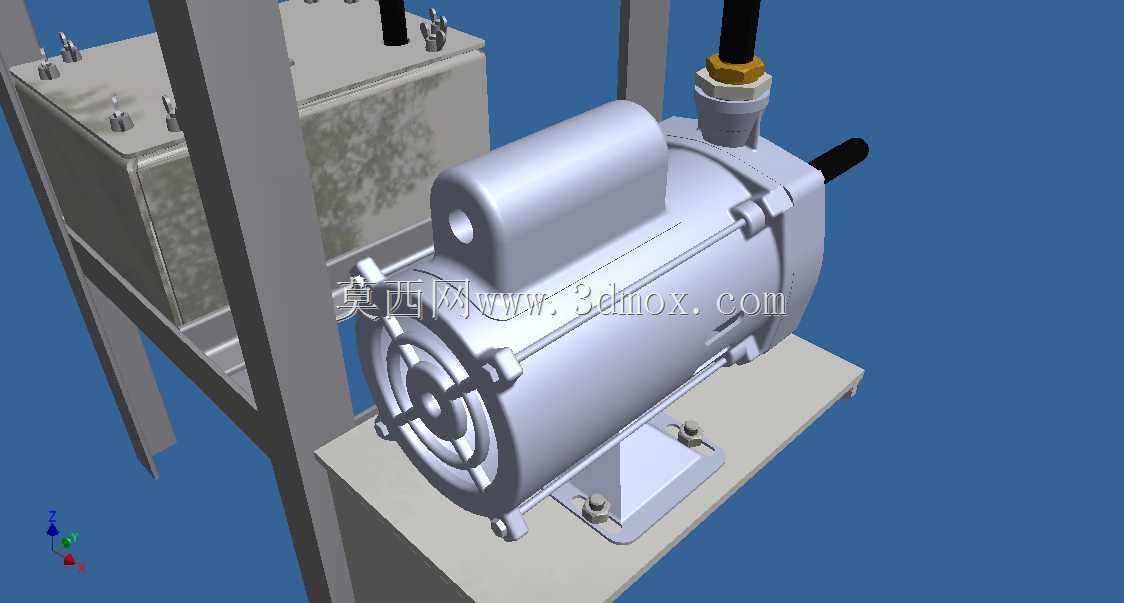

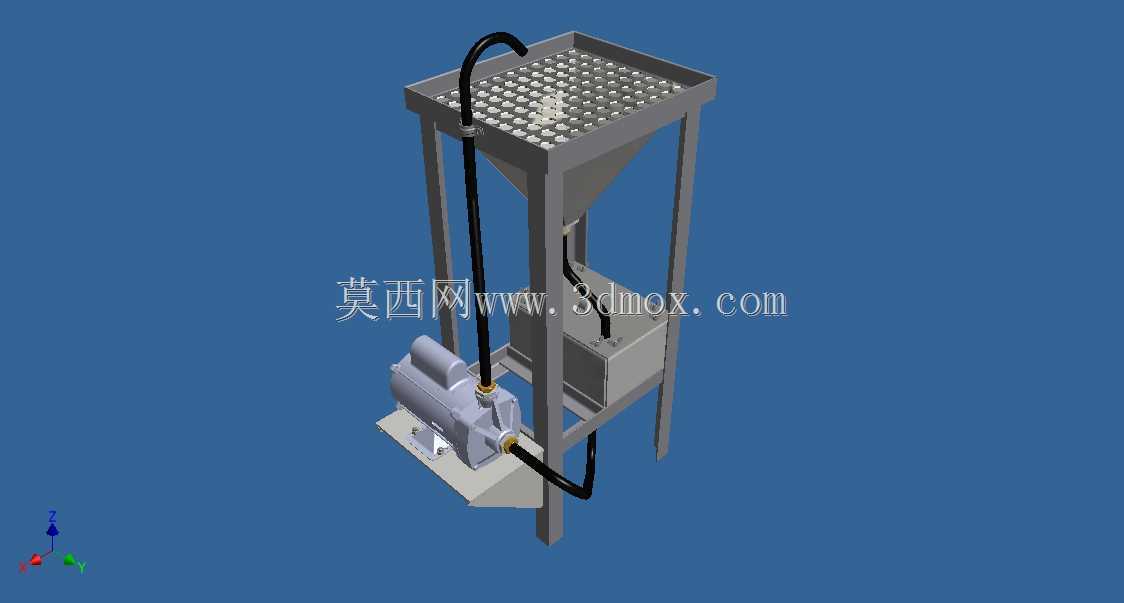

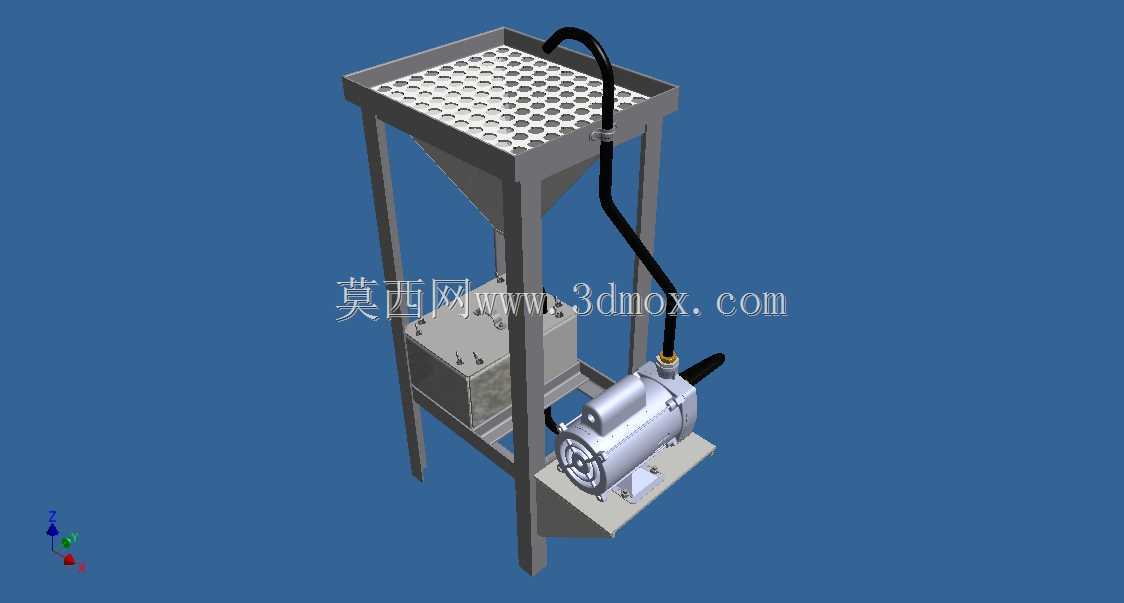

该结构主要应用于汽车涂装车间的清漆供料循环工位，承担清漆暂存、管路排布、作业承托的核心功能，适配涂装线连续作业的流体输送需求，解决清漆静置沉淀、管路走线杂乱、作业操作无支撑的现场痛点。设计阶段优先考虑涂装车间的作业环境，整体采用立式框架结构，底部预留充足的走管与检修空间，顶部设置带密集圆孔的承托托盘，圆孔排布按照常用清漆容器的底径做等距阵列，既可以承托待取用的清漆料桶，也能让洒落的清漆顺着孔洞流入下方接液区域，避免漆液在台面积聚干结影响作业。侧边的弯管结构采用卡箍式固定在框架立柱上，管路走向顺着立柱垂直排布后弯折延伸至托盘上方作业位，减少管路弯折死角，降低清漆在管路内残留结块的概率，管路固定位预留了30mm的调节余量，可根据实际作业的料枪长度调整管路出口高度，适配不同规格的取料作业需求。整体框架采用方管焊接成型，立柱与横梁的连接位置做了三角加强筋处理，可承受满载料桶时的垂直载荷，避免长期承重出现框架变形。托盘与框架采用螺栓连接，无需焊接固定，后期可根据作业需求更换不同孔径的托盘，适配不同规格的料桶承托需求。安装边界方面，整体占地尺寸适配涂装车间标准工位的预留空间，底部支脚设置了可调脚垫，可根据地面平整度调整台架水平度，避免台架倾斜导致料桶放置不稳、管路接口受力渗漏的问题。设计过程中充分考虑清漆的流体特性，所有与漆液可能接触的金属表面都做了钝化处理，减少漆液在金属表面的附着，日常清理时仅需用专用溶剂擦拭即可去除残留漆渍，降低日常维护的工作量。托盘的翻边高度做了25mm的上折处理，即使出现少量漆液洒落，也会被翻边阻挡顺着孔洞流入下方接液盘，不会流到台架外侧污染车间地面。管路的弯折半径按照流体输送的最小阻力要求设置，避免管路弯折过急导致清漆输送不畅，同时管路接口采用标准快接结构，可快速对接车间的集中供漆管路，也可单独连接小型供漆泵做离线循环作业，适配不同的生产作业模式。框架的中层位置预留了附件安装位，可固定小型过滤器、调压阀等流体辅件，无需额外在墙面打孔安装辅件，减少现场安装的施工量，也让整个循环单元的集成度更高，工位调整时可整体移位无需拆解管路。
