机油液位检测用带环油尺支撑固定座

在中小型内燃机组、液压站、工业润滑系统的日常运维场景里，机油液位的稳定监测是避免设备干磨、轴瓦烧损的核心环节，油尺作为最直接的液位检测部件，其安装固定的可靠性直接影响日常巡检的操作效率与检测准确性，这款支撑固定座正是为解决油尺安装定位、插拔导向的实际需求设计的结构件。

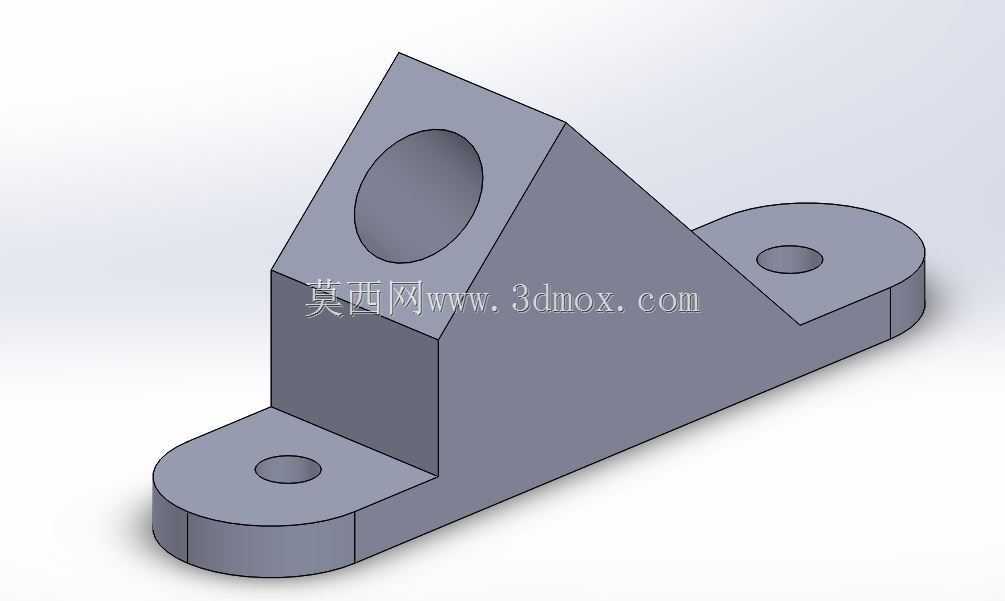

从实际安装边界来看，该固定座底部设置两个带安装孔的耳状法兰，两个安装孔的中心距适配多数中小型发动机缸体侧壁、液压油箱侧壁的预留安装孔位，法兰底面为精加工平面，安装时配合耐油密封垫片即可实现贴合面的静密封，避免机油从安装缝隙渗漏，安装孔的孔径适配常规M6规格的内六角螺栓，拧紧后可保证座体在设备长期振动工况下不会出现松脱移位。座体主体为直角三角加强结构，垂直立板与水平底板之间通过整面三角筋连接，这种结构不需要额外增加壁厚即可大幅提升座体的抗扭、抗弯折强度，在设备运行产生持续振动的环境下，不会因为长期受力出现立板歪斜、油尺插拔卡滞的问题。

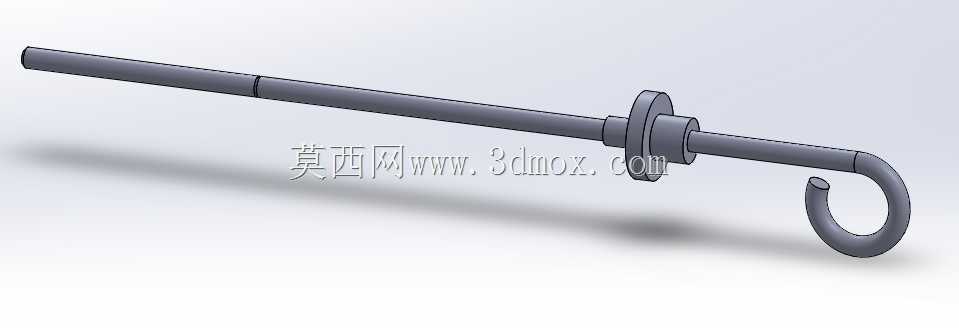

立板上部的大直径通孔为油尺的穿插导向孔，孔壁做了倒角处理，油尺穿过该孔后可沿孔壁轴向滑动，插拔过程中不会出现偏斜卡滞，孔的内径尺寸匹配对应规格油尺的杆部外径，间隙控制在合理范围，既保证油尺插拔顺畅，又能避免油尺在孔内出现过大径向晃动，导致油尺头部的油位标记与实际液位出现偏差。立板旁侧的环形凸台结构为油尺环的卡位结构，油尺插入到位后，油尺自带的限位卡环可卡入该环形结构的定位槽内，避免设备运行过程中油尺受振动窜出，同时也能保证油尺插入深度的一致性，每次巡检拔出油尺擦拭后再插回，都能精准到达预设的测量位置，不会因为插入深度不足导致液位检测结果失真。

设计过程中充分考虑了机油浸泡、高温工况的使用环境，结构上没有出现薄壁锐角、应力集中的直角交接位置，所有棱边都做了圆角过渡，避免长期受机油腐蚀、温度交变影响出现应力开裂；同时整体结构没有多余的冗余设计，在保证结构强度满足安装使用要求的前提下，尽可能压缩了整体占用空间，即使在发动机舱、液压站周边管路密集的狭小安装空间内，也能顺利完成安装固定，不会和周边的油管、线束、其他附属部件产生干涉。

实际使用过程中，该固定座除了承担油尺的导向、定位功能外，还能对油尺杆部起到防护作用，避免周边部件磕碰导致油尺弯曲变形，影响插拔操作与测量精度；油尺环卡位结构的设计，也替代了传统铁丝捆绑、额外加装卡箍的固定方式，让油尺的固定更加规整，日常巡检操作时只需按压卡环即可拔出油尺，操作步骤更简便，也不会出现传统固定方式下卡箍丢失、铁丝断裂导致油尺脱落的问题。从安装适配性来看，该固定座的底部法兰轮廓做了圆弧收边处理，即使安装面存在小范围的铸造凸起、不平整区域，也能保证密封垫片的有效压紧，不会因为法兰边缘硌压垫片导致密封失效。
