带曲面过渡的组合式机械定位支撑块结构

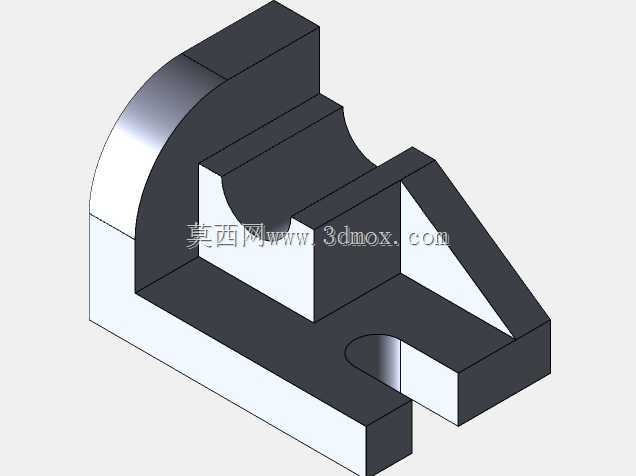

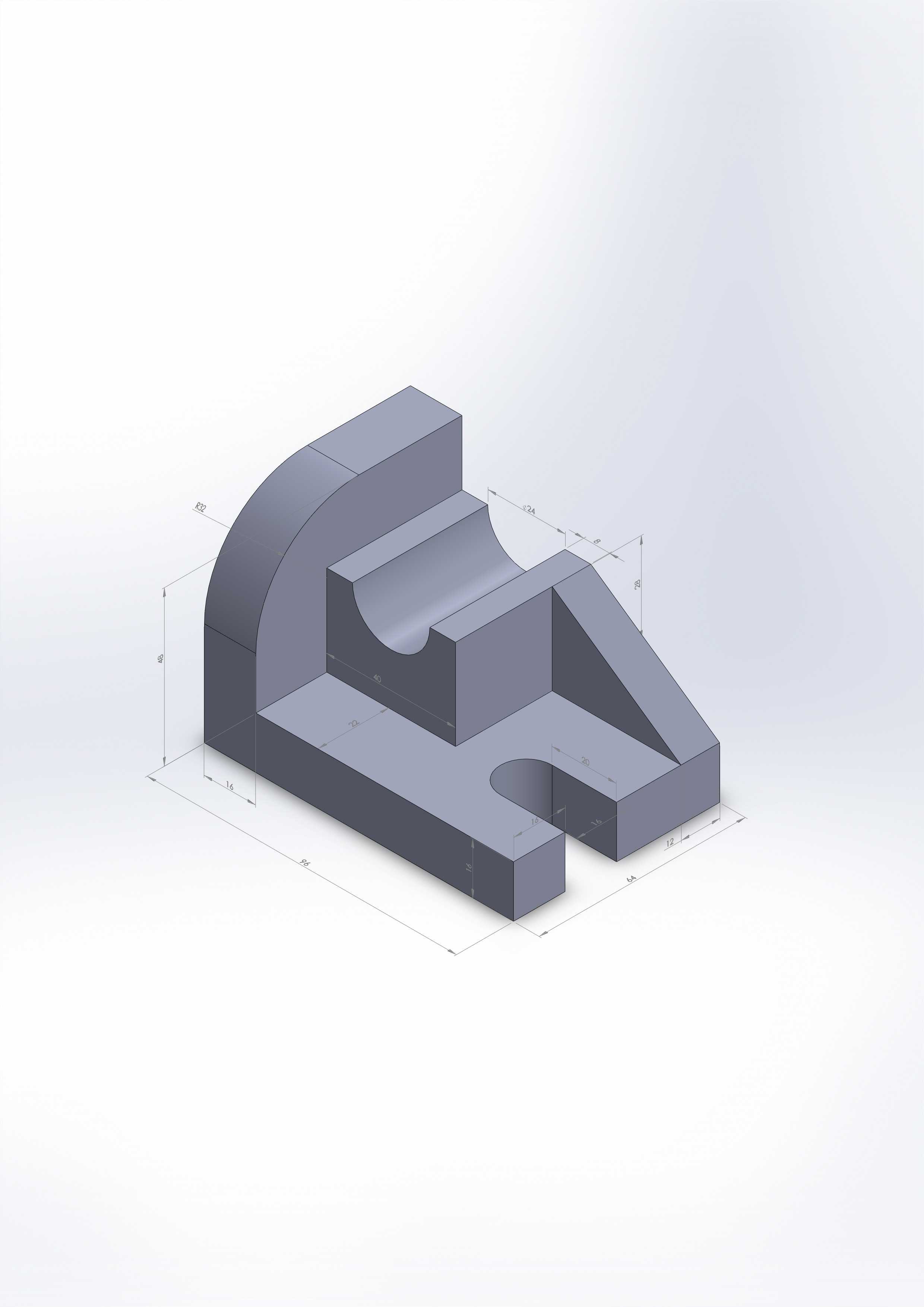

这类带曲面过渡的组合式支撑定位构件，多应用在工装夹具的工位承托、非标自动化线的工件定位环节，也可作为小型专用设备的基座承载单元使用，在机加工工序的工件装夹、检测工位的工件承托场景中十分常见。从结构设计逻辑来看，构件整体采用一体化铣削成型的思路，主体基底为平直矩形块体，作为整个零件的安装基准面，底部预留的两个对称半圆缺口，是为了适配安装工位上的圆柱定位销，安装时可直接卡入销柱完成快速定位，避免装配时的位置偏移，同时能抵消工件放置时产生的横向剪切力，保证长期使用下的位置精度。构件上部的结构做了分区功能设计，一侧采用大半径圆弧曲面过渡，替代传统直角结构，一方面是为了避免工件放置时的棱角磕碰，保护工件表面不被划伤，另一方面曲面结构能更好贴合带圆弧轮廓的工件外壁，增大接触面积，减少单位面积的承压应力，避免支撑部位出现压痕变形。相邻的内凹弧形槽结构，是专门为适配轴类、带圆柱凸台的工件设计的定位槽，槽体的弧度经过匹配计算，能刚好卡入对应直径的圆柱部位，限制工件的横向窜动，不需要额外增加压块就能完成径向定位。另一侧的斜向凸台结构，主要起到侧向限位的作用，斜面的倾斜角度匹配工件的对应斜面，放置工件时可顺着斜面滑入到位，具备一定的导向作用，同时斜向的接触面能分散垂直方向的载荷，避免直角凸台长期受载出现崩边问题。从安装边界来看，构件的整体长宽高比例控制在适配常规工装台T型槽间距的范围，底部基准面的平面度要求控制在0.02mm以内，保证安装后与工装台面的贴合度，不会出现翘曲晃动。各个功能面之间的过渡圆角都做了统一的R角处理，既减少了铣削加工时的应力集中，也避免热处理环节出现开裂风险。在实际使用场景中，这类支撑块不需要做复杂的装配调试，直接通过底部的定位销卡入工装台的对应孔位，再辅以侧面的紧固螺丝即可完成固定，可根据不同的工件轮廓更换对应槽型的支撑块，适配多品种小批量的生产需求，相比定制化的整体夹具，这类模块化的支撑构件能大幅降低工装成本，缩短换型调试的时间。设计时特意将各个功能结构整合在同一个块体上，减少了拼接式结构的装配累积误差，各个定位面之间的位置精度可以通过一次装夹加工完成，位置公差能控制在0.01mm以内，满足精密加工工位的定位要求。构件的上部凸起结构高度经过测算，既保证足够的支撑强度，又不会过高导致工件重心偏移，同时预留了足够的空间方便操作人员取放工件，不会和周边的夹紧机构、检测探头产生运动干涉。曲面部位的粗糙度要求控制在Ra1.6以内，减少和工件接触时的摩擦阻力，避免划伤工件的已加工表面，平直的安装基准面粗糙度要求达到Ra0.8，保证和工装台面的贴合紧密性，避免装夹时出现虚位。
