工业制冷用三路压力安全阀组件设计

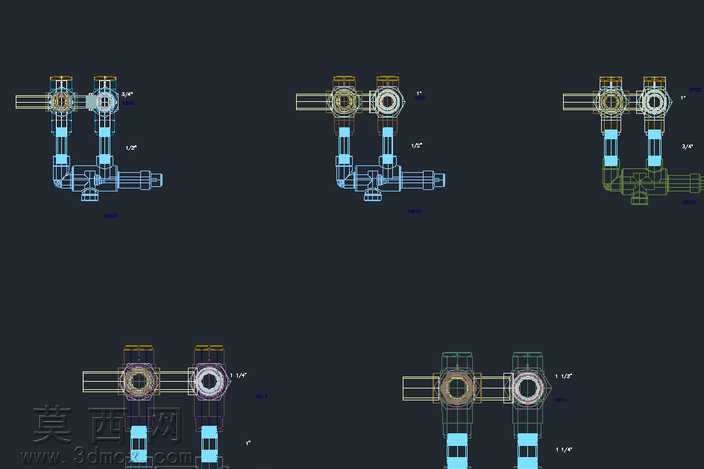

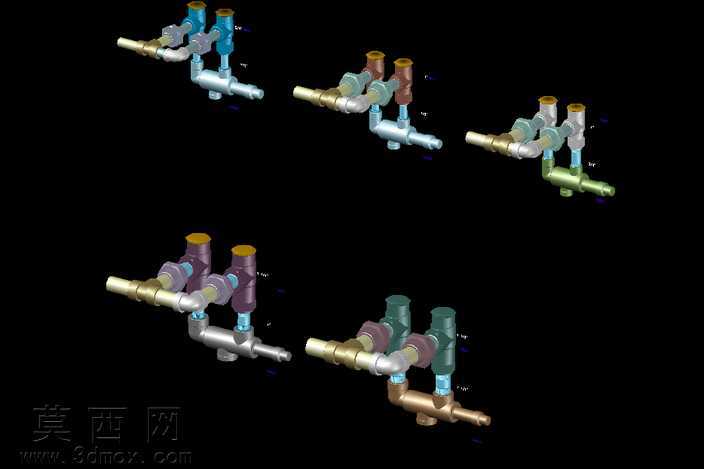

本作品为适配工业制冷系统的三路压力安全阀组件三维设计，建模阶段采用自顶向下的装配设计思路，首先梳理制冷管路压力泄放的功能逻辑，确定三路并联的阀组布局，保证各支路泄压响应的同步性与独立性，避免单路故障引发的系统超压风险。建模过程中对阀体、阀芯、调节螺母、管路接头等核心零件逐一进行参数化构建，严格匹配工业制冷管路的通用接口尺寸，对阀体内腔的流道结构做了平滑过渡处理，减少泄压过程中的冷媒流动阻力，同时还原了密封件的安装槽位、调节机构的限位结构等细节，保证模型结构与实际量产零件的装配逻辑完全一致。材质渲染阶段针对不同零件的实际用材做了区分：阀体主体根据应用场景分别赋予黄铜、铸钢、不锈钢等金属材质，调整金属粗糙度参数还原铸件与机加工面的不同质感，密封件赋予耐低温橡胶材质，调节旋钮、接头等外露零件做了表面镀层的质感表现，不同配色的阀组模型可直观区分不同压力等级、不同适用冷媒的产品型号。结构设计上充分考虑制冷系统的工况特性，三路阀组集成在统一的安装基座上，减少管路连接点的泄漏风险，每个支路的阀口启闭行程做了参数化约束，可直接用于后续的泄压性能仿真验证，模型装配过程中添加了合理的配合约束，可实现阀芯升降、调节螺母旋转等动态动作演示，能够直观展示压力超限时的阀门开启泄放、压力回落时的自动复位工作过程。整体设计兼顾了结构准确性与展示直观性，既可以用于工业制冷系统的管路布局设计校验，也可作为阀类产品的选型展示、结构教学的三维素材，模型的各零件参数可编辑，能够根据不同的制冷系统压力参数、管路通径需求快速调整尺寸，适配不同规格的制冷机组应用场景。
