法兰式两片式高平台球阀三维结构设计

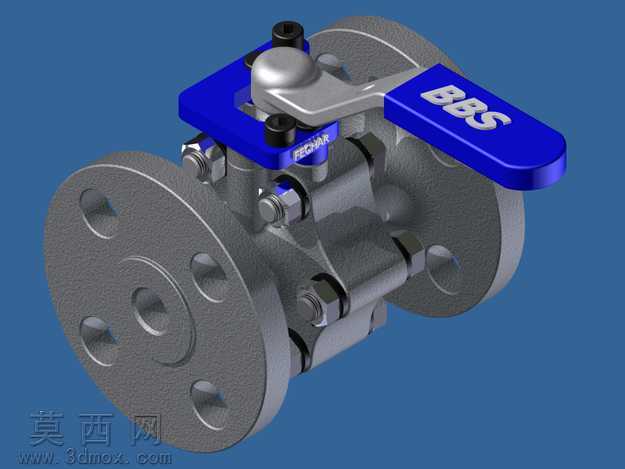

本作品为法兰连接式两片式高平台手动球阀的完整三维参数化建模成果，建模过程严格遵循工业阀门设计规范，以Autodesk Inventor为核心建模工具，采用自底向上的装配建模思路完成全结构搭建。建模阶段首先对核心承压构件进行参数化草图绘制，左右两片阀体分别以法兰端面为基准平面，绘制法兰螺栓孔分布圆、流道通孔、阀体连接螺孔的截面轮廓，通过旋转、拉伸特征生成阀体基体，对法兰密封面、阀体内腔流道做圆角过渡处理，消除应力集中结构，同时严格匹配DN15口径、150磅压力等级的法兰连接尺寸标准，保证法兰螺栓孔位置、密封面凸台尺寸完全符合工业管道安装的互换性要求。球体作为核心启闭件，建模时以球心为原点建立三维坐标系，先绘制完整球体特征，再通过布尔运算切除圆柱形流道，对球体与阀杆配合的扁方槽、与密封座贴合的球面做高精度公差预留，保证启闭动作的同轴度。阀杆部分采用下装式防吹出结构设计，分别绘制阀杆驱动扁方、手柄连接方榫、密封填料安装段的特征，对轴肩定位面做平面度约束，避免阀杆启闭时出现卡滞。手动操作手柄采用蓝色工程塑料包覆金属嵌件的结构，建模时分别生成金属骨架与外部包覆层的实体，手柄表面压制品牌标识做浮雕特征处理，手柄与阀杆的连接采用方榫配合加锁紧螺母的结构，保证操作扭矩的可靠传递。模型装配阶段严格按照实际装配顺序添加配合约束，阀体连接螺栓添加同轴与端面贴合约束，阀杆与阀体添加同轴与轴向限位约束，球体与密封座添加球面贴合约束，手柄与阀杆添加角度限位约束，将球阀的启闭行程限制在0到90度范围内，完全还原真实阀门的动作逻辑。材质与渲染阶段，为阀体、螺栓、球体等金属构件赋予铸钢与不锈钢材质，调整金属粗糙度参数还原铸件哑光质感与机加工面的金属光泽，为手柄赋予蓝色工程塑料材质，调整漫反射与高光参数还原塑料件的表面质感，为密封件赋予聚四氟乙烯材质，区分不同构件的材质视觉差异。整体模型完整还原了两片式法兰球阀的全部结构细节，包含阀体连接螺栓、填料压盖、密封座、操作手柄等全部零部件，可直接用于阀门结构教学、产品方案展示、装配工艺模拟等场景，建模过程中对所有配合面添加了合理的公差间隙，避免装配干涉，完全符合工业阀门的实际生产设计逻辑。
