仿奥迪R8双门跑车外观结构设计

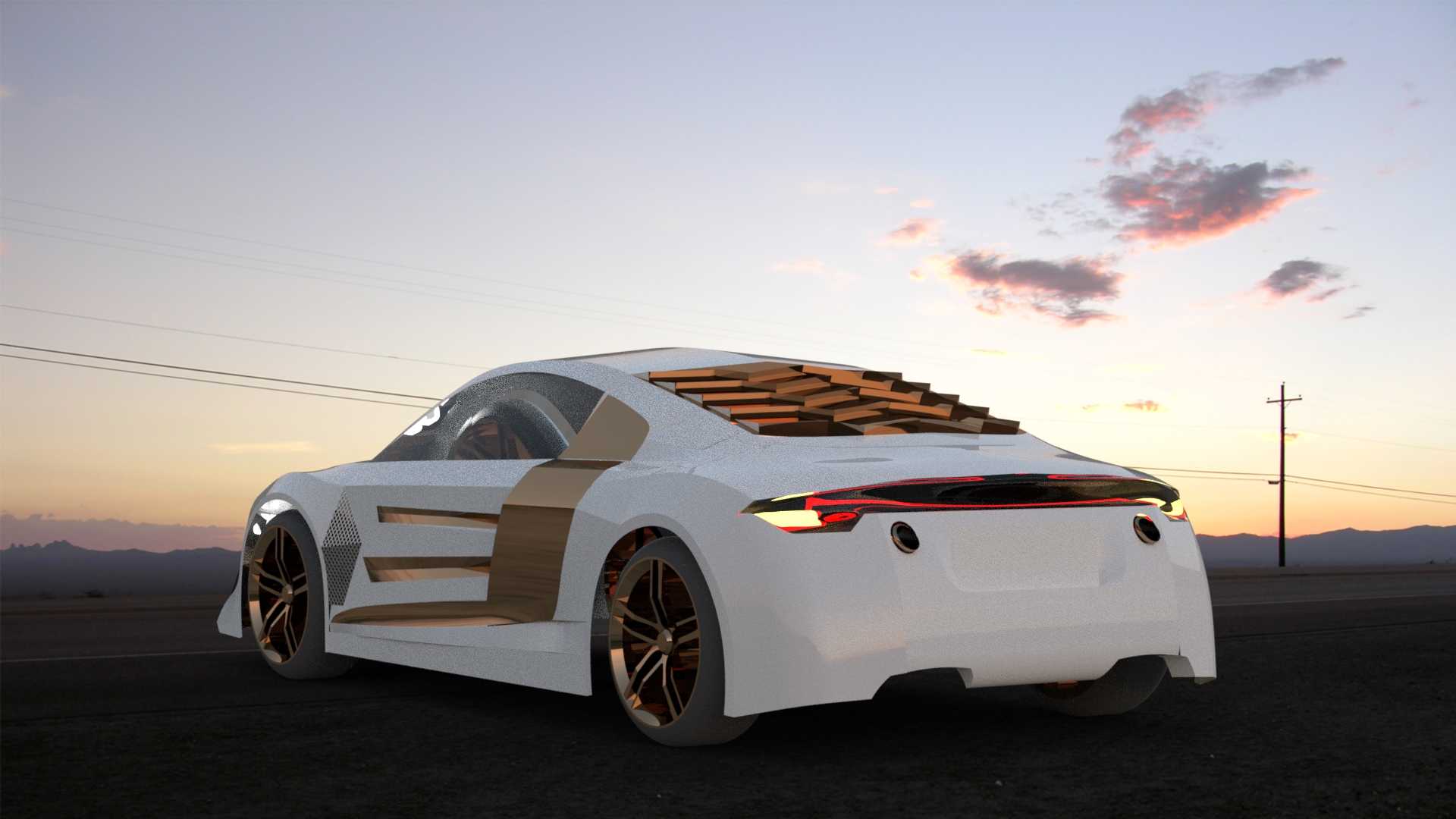

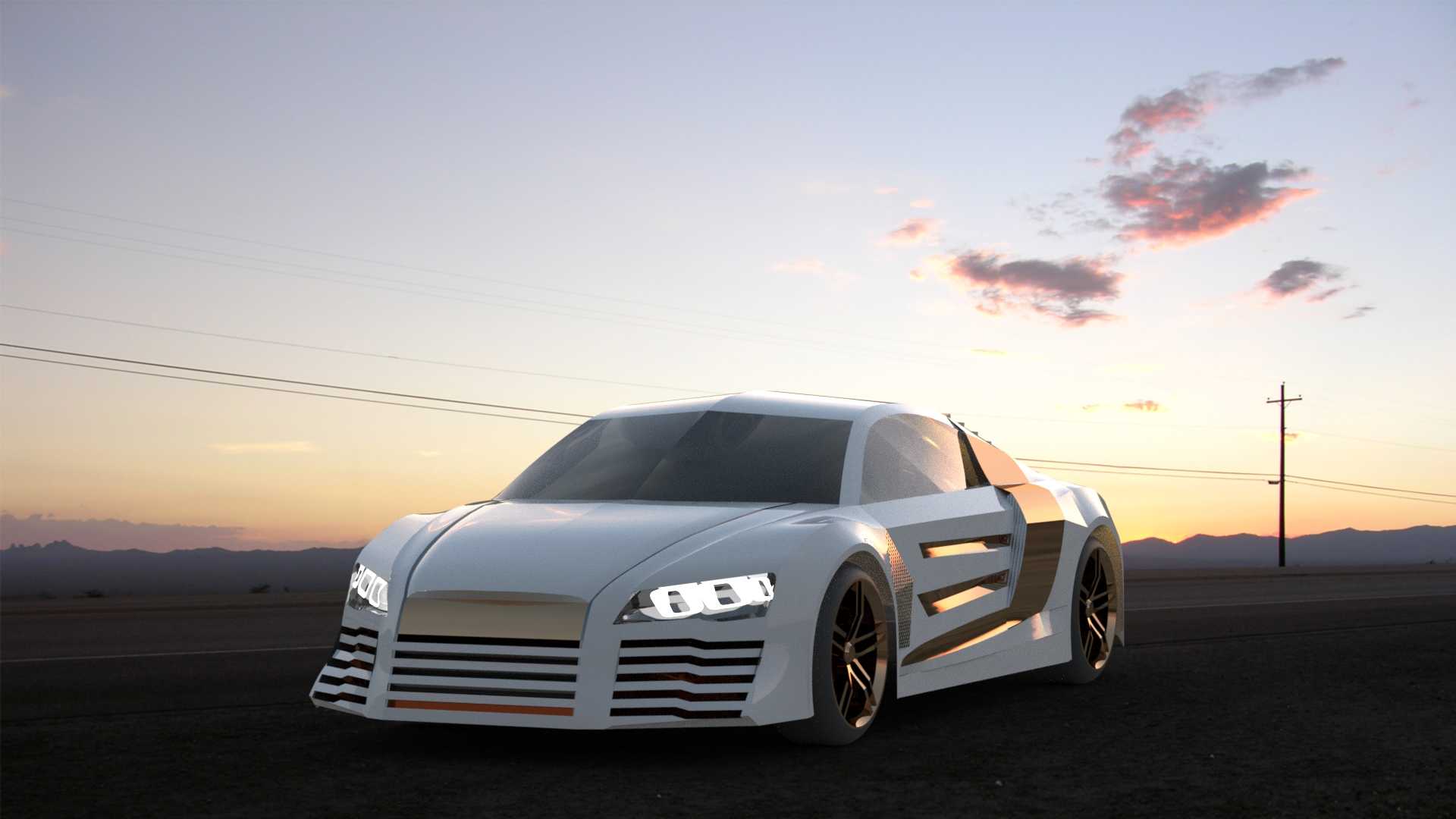

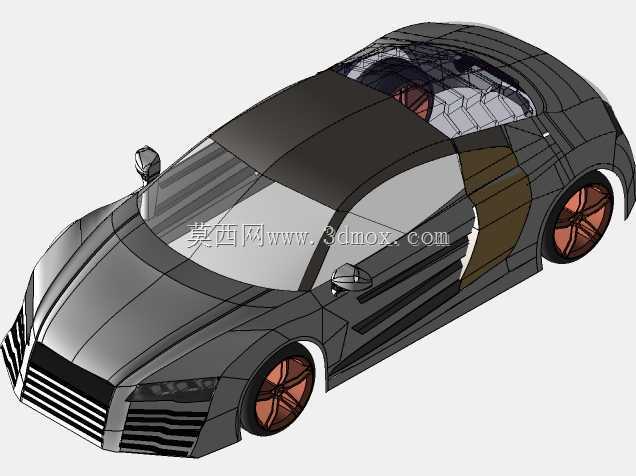

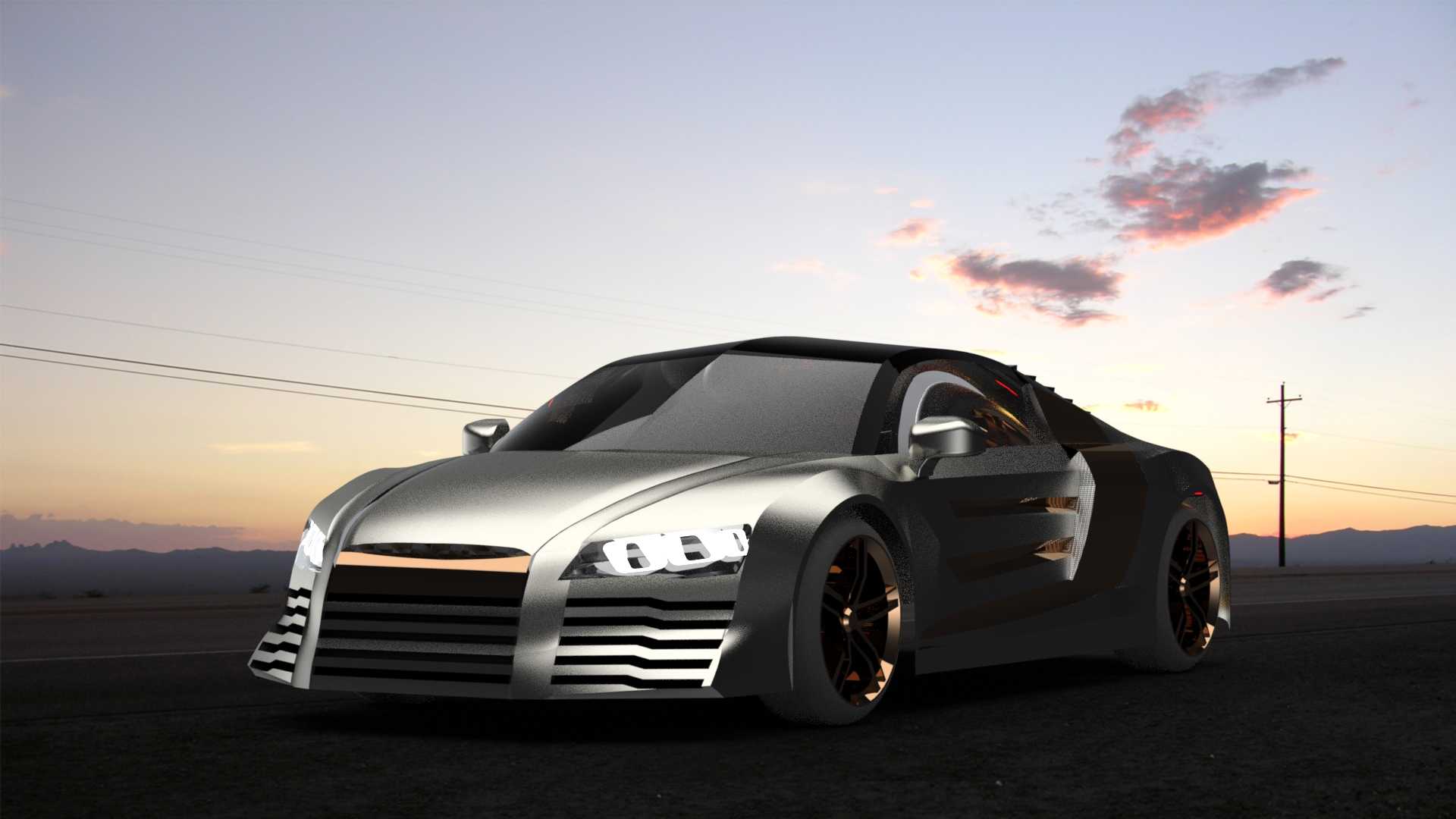

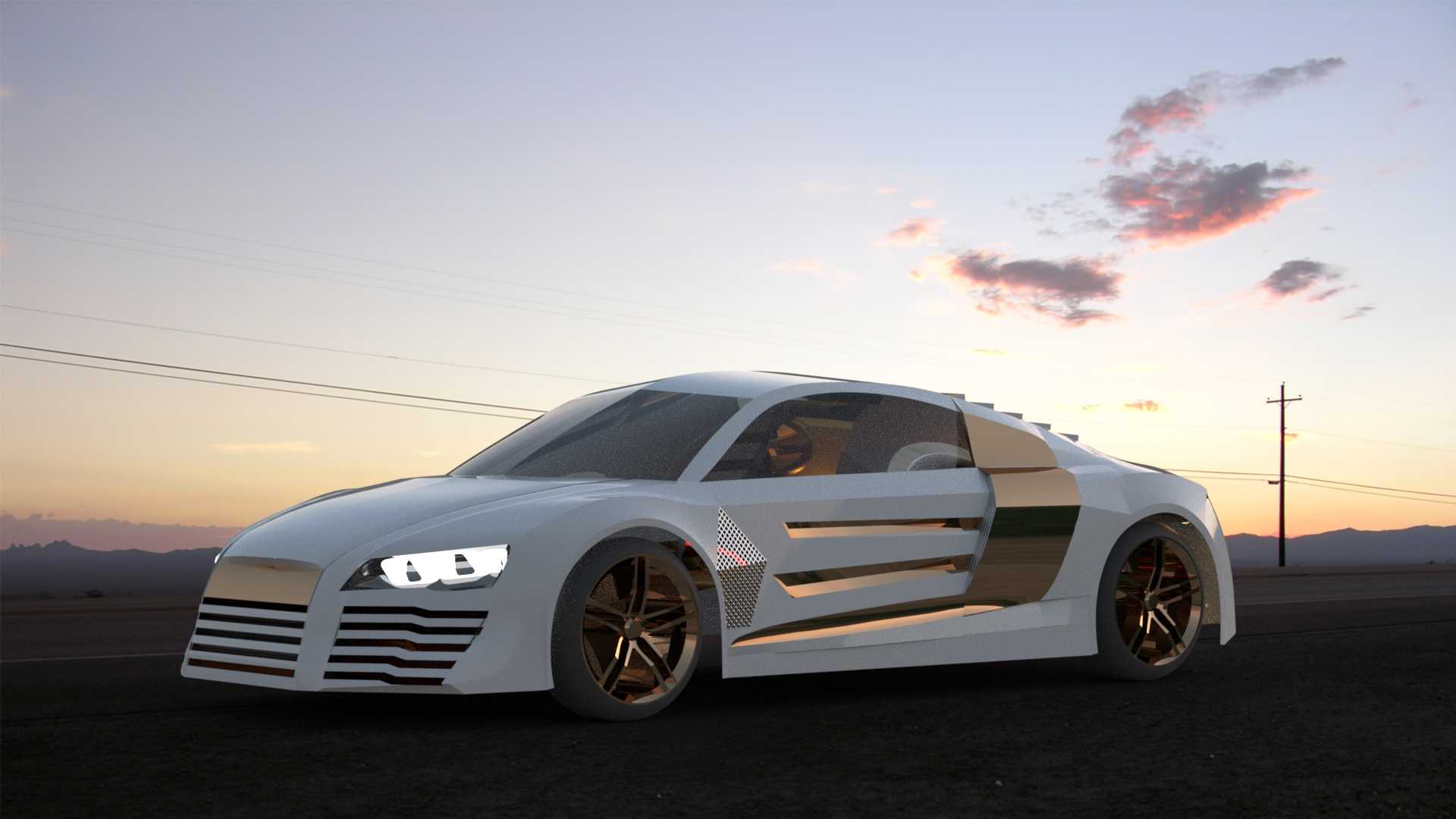

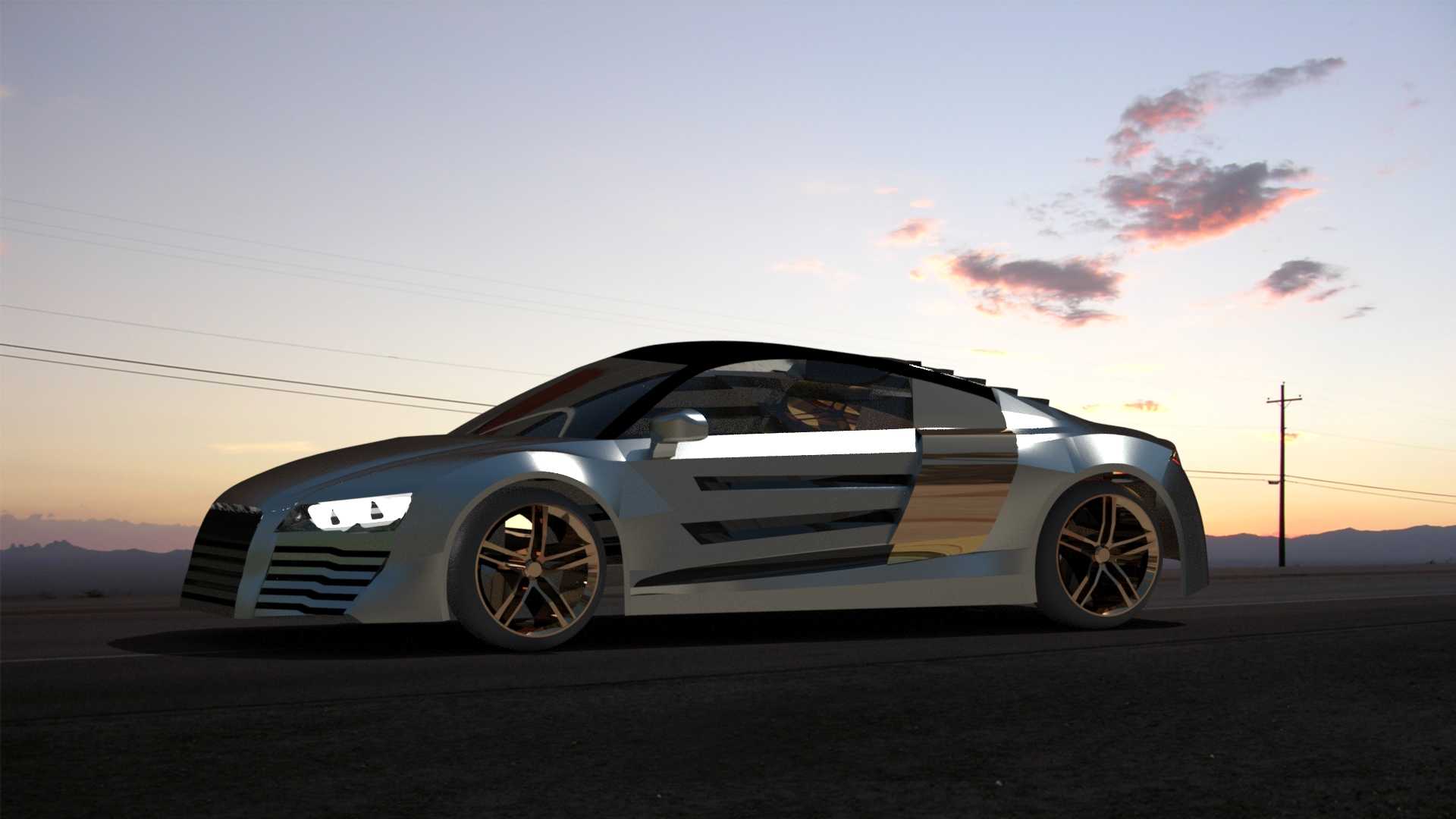

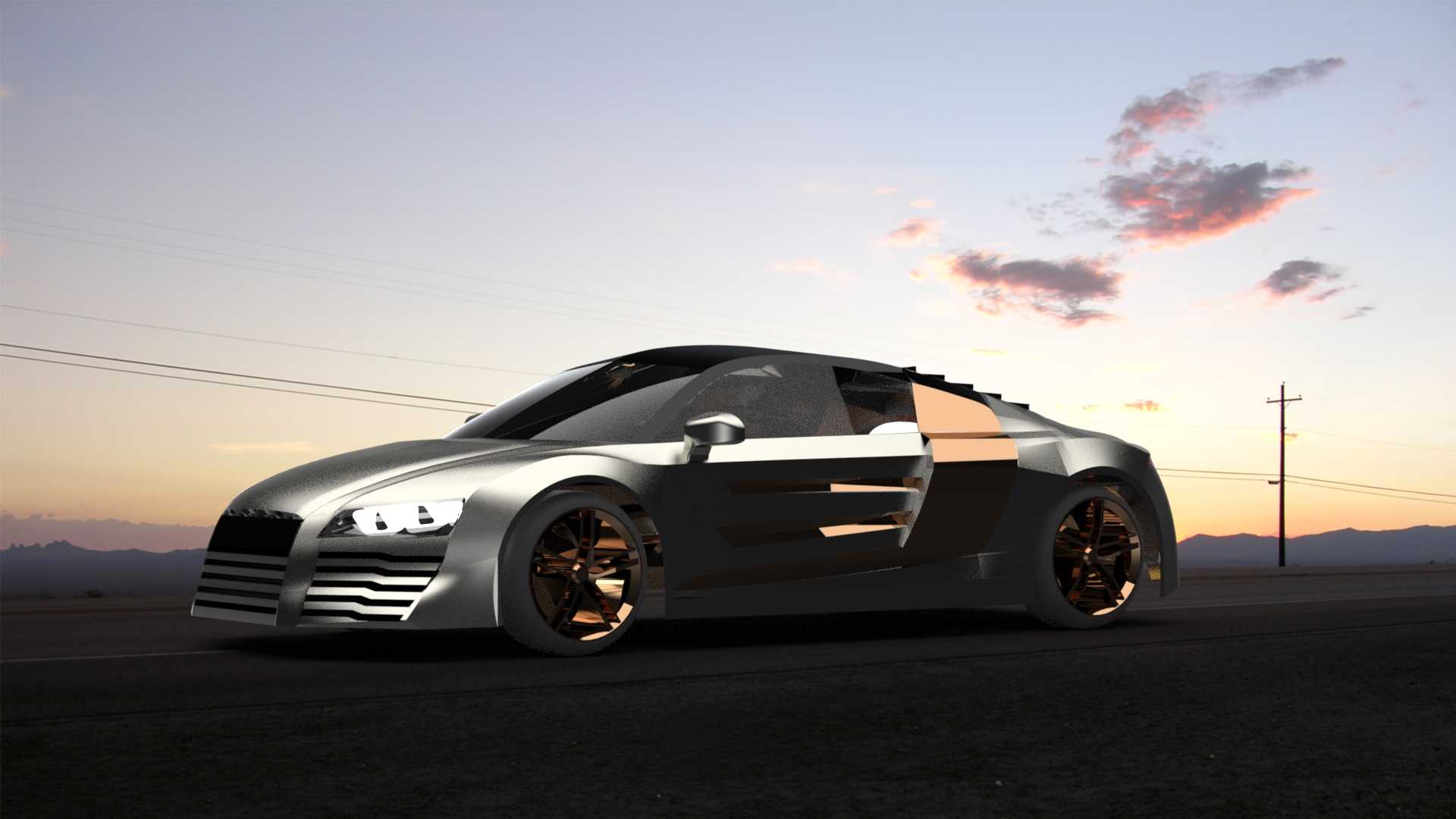

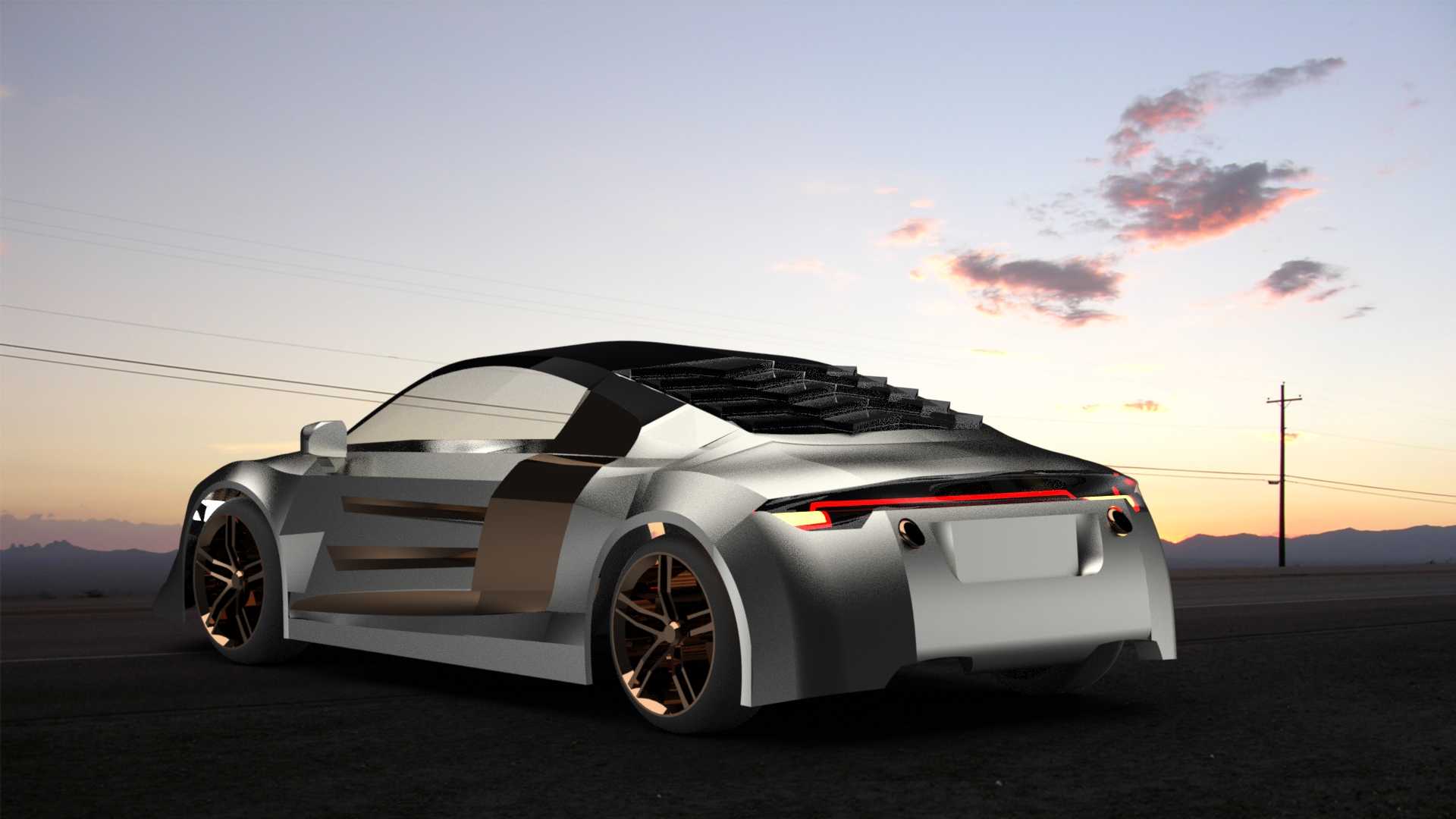

本次完成的跑车外观结构三维设计，核心围绕民用高性能乘用车的外观验证、造型评审、空气动力学初步校核场景展开，可直接用于汽车造型设计阶段的油泥模型参考、展车教具制作、影视游戏载具资产开发等实际用途。设计过程中优先参考了经典中置引擎双门跑车的比例架构，整体车身采用低趴楔形轮廓，车头部分做了多层横向进气格栅的分层设计，既保留了量产跑车的进气散热功能预留，也通过横向线条拉伸了车头的视觉宽度，大灯组采用不规则多边形切角造型，内部预留了LED光源模组的安装空间，前保险杠两侧做了内凹的导流槽结构，可在车辆高速行驶时引导气流穿过前轮拱，降低轮腔内部的乱流阻力，同时为刹车系统提供额外的冷却气流通道。车身侧面采用了经典的双门无框车窗布局，侧裙位置做了内收的折线造型，配合车门后方的大尺寸侧进气口，能够为中置布局的动力总成提供充足的进气量，同时梳理车侧气流减少高速行驶时的气动升力，外后视镜采用低风阻水滴造型，安装位置从传统的A柱三角区下移至车门板上，可有效减少A柱区域的视野盲区，同时降低风噪。轮拱部分做了外扩的宽体处理，可容纳大尺寸轻量化锻造轮毂与高性能刹车卡钳的安装空间，轮毂采用多辐条镂空设计，既保证了结构强度，也能在行驶时引导气流穿过刹车盘带走热量。车尾部分做了集成式的鸭尾尾翼造型，可在高速行驶时提供额外的下压力，尾灯组采用贯穿式横向布局，后保险杠下方预留了扩散器的安装位置，可梳理车底气流提升高速行驶稳定性。设计过程中严格遵循乘用车外观设计的安装边界要求，所有外覆盖件的分缝位置都预留了合理的装配间隙，车门、引擎盖、后备箱盖的开合路径都做了运动干涉校核，保证各活动部件在全行程内不会与周边覆盖件发生碰撞，车身外表面的曲面都做了G2连续处理，可直接用于后续的A级曲面优化、冲压模具开发等下游工序。从结构设计角度来看，该模型的外覆盖件厚度预留了1.2-1.5mm的钢板冲压厚度空间，前后保险杠等非金属件预留了3mm的注塑壁厚，所有安装卡扣的位置都对应了内部车身钣金的安装点，可直接对接车身结构设计团队做进一步的工程化落地。在实际应用场景中，该模型既可以作为汽车设计专业的教学案例，帮助学生理解跑车造型的比例控制与空气动力学设计逻辑，也可以作为改装厂商设计外观套件的基础参考，通过调整前后保险杠、侧裙、尾翼的造型快速生成不同风格的改装方案，还可用于汽车展会的概念展车制作，通过3D打印或者玻璃钢翻模的方式制作1:1实体展车，用于品牌展示或者活动宣传。设计过程中没有采用过于夸张的脱离量产实际的造型元素，所有曲面造型都兼顾了视觉效果与工程可行性，比如车头的进气格栅尺寸没有做无意义的放大，而是匹配了中置引擎跑车的散热需求，侧进气口的内部预留了空气滤芯与进气管道的布置空间，不会出现造型好看但无法布置内部部件的问题。车身的整体宽度控制在1.9米左右，高度控制在1.2米左右，轴距控制在2.65米左右，完全符合双门跑车的常规尺寸边界，既保证了车内双座布局的乘坐空间，也不会因为尺寸过大影响车辆的操控灵活性。车窗的倾斜角度做了反复调整，前挡风玻璃的倾斜角度控制在25度左右，既保证了低风阻的造型需求，也不会因为倾斜角度过大导致车内前排乘客头部空间不足，同时兼顾了驾驶员的前方视野，减少A柱带来的视野盲区。
