工业矩阵视觉小型数码成像装置结构

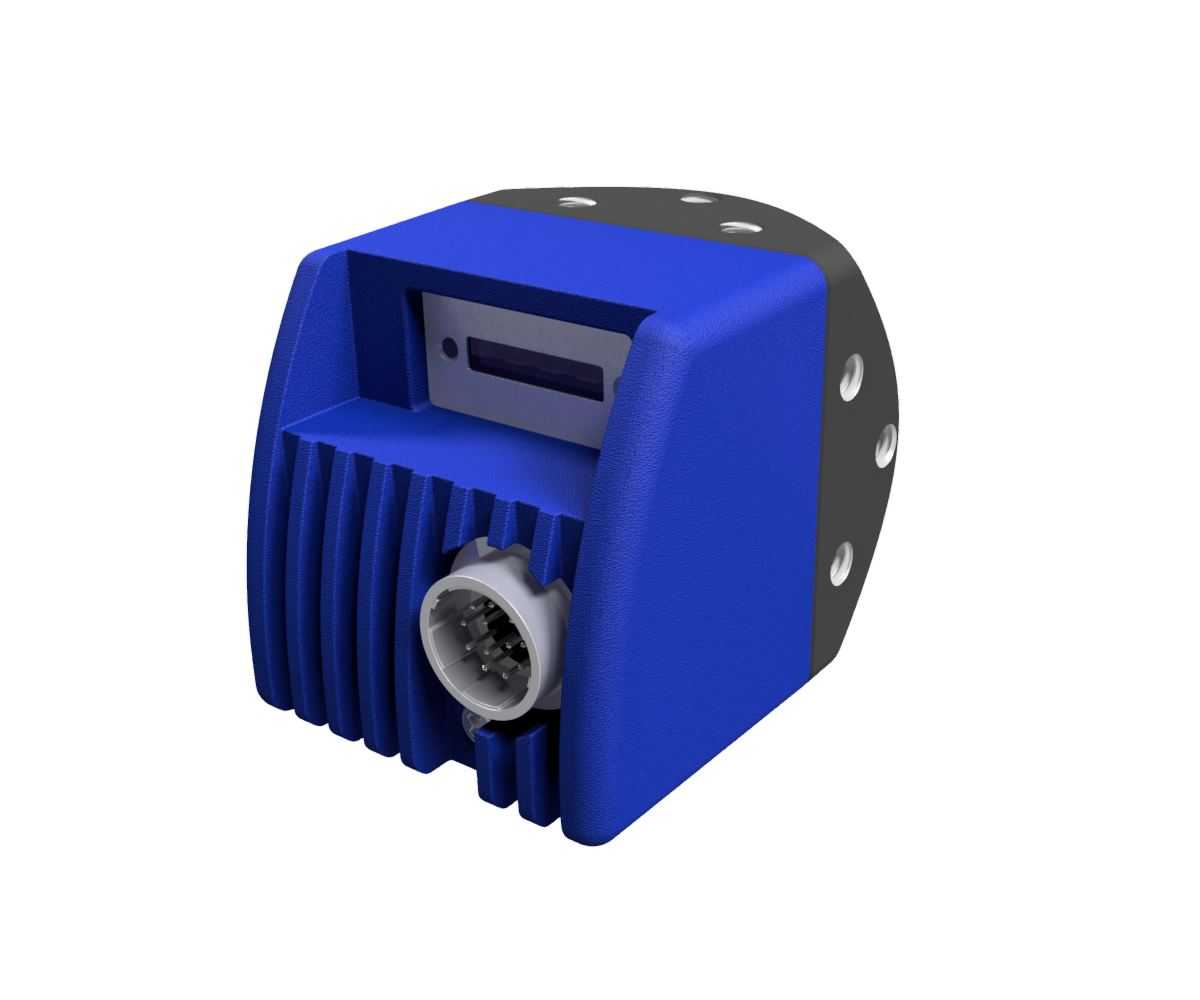

　　这款矩阵视觉成像装置，核心面向工业现场的视觉检测、定位类场景，在自动化产线的工件尺寸核验、表面缺陷筛查、装配对位引导环节都能适配，区别于普通民用成像设备，它的结构设计完全围绕工业环境的长期稳定运行做考量。从外形结构来看，主体采用半包裹式的散热壳体设计，蓝色的主体外壳上集成了多道平行的散热鳍片，这部分结构并非装饰性设计，而是针对工业现场长时间连续工作的散热需求做的定向优化——成像传感器在持续高帧率采集画面时会产生持续热量，鳍片结构可以在不额外增加散热风扇的前提下，通过增大壳体与空气的接触面积完成被动散热，避免密封壳体内热量堆积导致的传感器噪点升高、成像精度下降问题，同时无风扇的密封结构也能阻挡车间内的金属碎屑、切削液雾气进入设备内部，

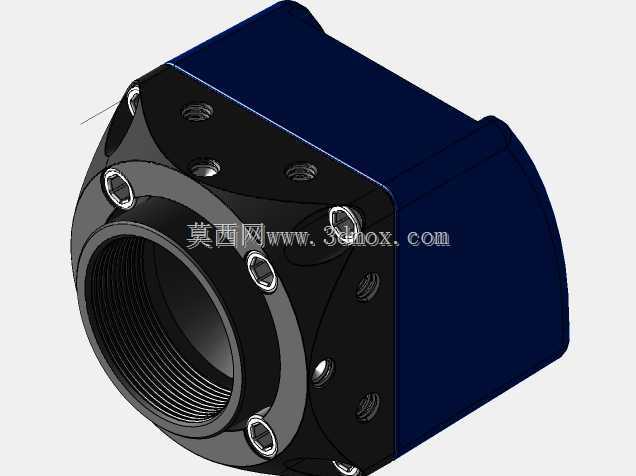

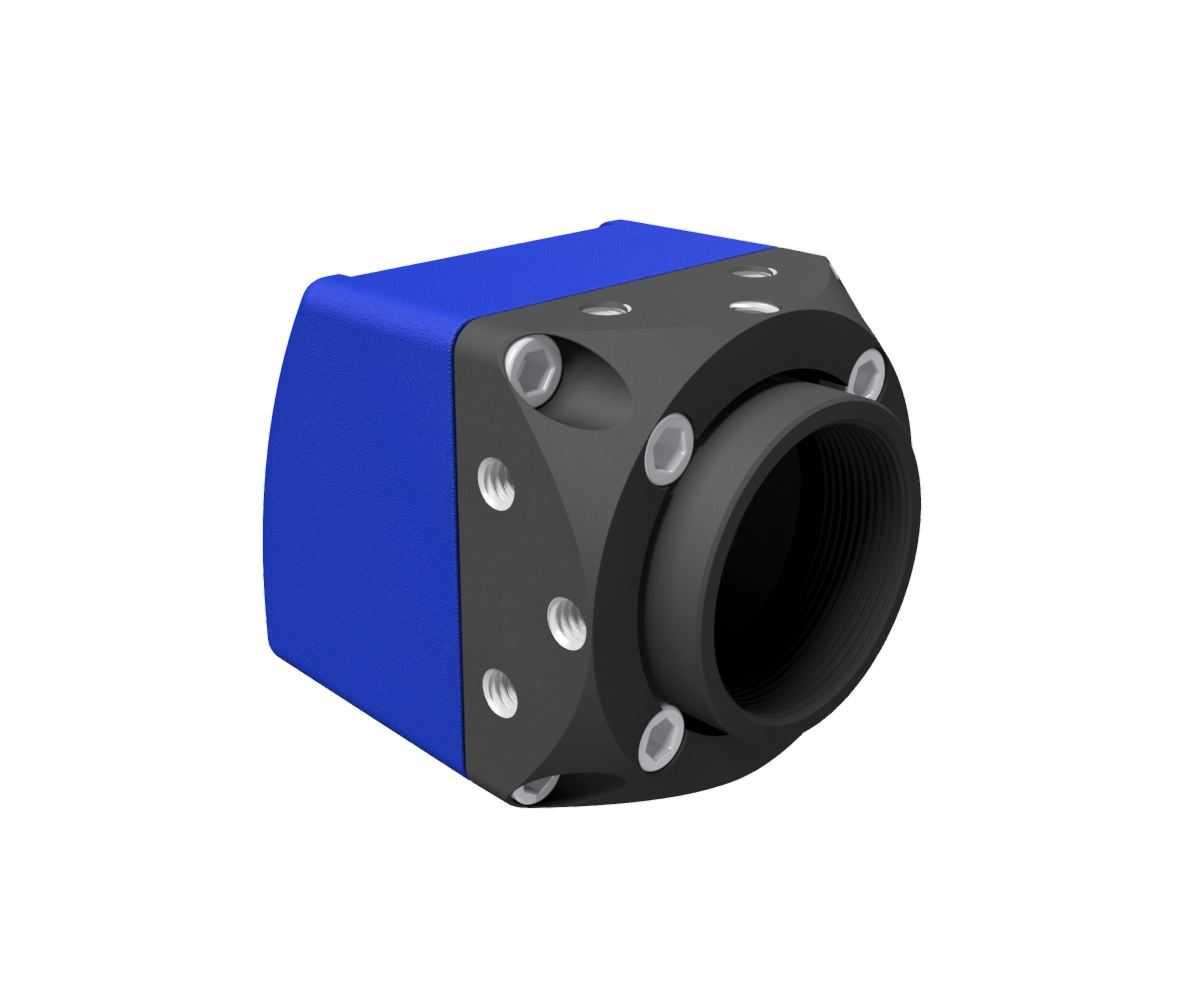

　　适配机加工、装配车间的多尘多油雾工况。设备的前端为成像窗口区域，做了内凹式的结构设计，窗口平面比壳体前端面内缩一定距离，这个结构细节可以避免产线作业过程中工件剐蹭到成像镜片，减少镜头表面的划伤概率，日常维护时只需要擦拭内凹区域的边缘积尘即可，不需要频繁清洁镜片表面。侧面的圆形连接器为集成式的航插接口，整合了电源供给、数据传输、触发信号接入的功能，接口外圈做了螺纹锁紧结构，对接后可以通过旋紧锁扣实现线缆与设备的牢固连接，避免设备运行过程中线缆被拉扯脱落导致的信号中断，同时接口处的密封胶圈可以达到工业级的防护等级，阻挡水汽、粉尘从接线缝隙进入设备内部。设备尾部的安装端面上预留了多个均匀分布的安装孔位，

　　孔位的排布符合工业视觉设备的通用安装间距标准，可以直接适配市面常见的视觉安装支架、可调角度云台，不需要额外做转接板加工，安装时可以根据现场的检测距离、拍摄角度需求，调整设备的俯仰、旋转角度，调整到位后通过螺栓锁紧即可固定姿态，安装边界可以覆盖从近距离微距检测到中距离大范围视野采集的场景需求。从设计思路上看，这款设备没有采用复杂的拼接壳体结构，主体外壳为一体化成型结构，减少了壳体拼接的缝隙数量，既提升了整体的结构强度，在设备受到意外碰撞时不容易出现壳体开裂、内部元器件移位的问题，也降低了密封防护的设计难度，只需要在尾部端盖、成像窗口、航插接口三个位置做密封处理即可达到要求的防护等级。内部的成像模组采用矩阵式的感光元件排布，

　　相比线阵成像设备，它可以一次性获取完整的面阵画面，不需要配合工件的匀速移动就能完成整幅图像的采集，更适合静止工件的快速检测、或者流水线速度波动较大的场景，不会因为工件移动速度不均导致的图像拉伸、变形问题。设备的整体尺寸控制在紧凑的范围内，不会占用过多的安装空间，在空间局促的产线内部、设备夹缝位置也能完成安装部署，不需要对现有产线做大规模的结构改造。在实际选型使用时，这款设备可以搭配不同焦距的镜头适配不同的工作距离，壳体前端的内凹窗口预留了足够的镜头安装空间，不管是短焦距的广角镜头还是长焦距的远心镜头都能兼容，不需要额外修改壳体结构。设备的供电与信号接口做了防反接设计，现场接线时即使操作人员误接线缆正负极，也不会烧坏内部的电路模块，降低现场安装调试的故障概率。外壳表面做了磨砂质感的硬质氧化处理，既可以提升表面的耐磨性能，长期使用不会因为剐蹭出现掉漆、锈蚀问题，也可以减少车间照明光线在壳体表面的反光，避免杂散光反射到成像窗口内对成像质量造成干扰。
