Pixelfly PCO高端科学数码相机三维结构

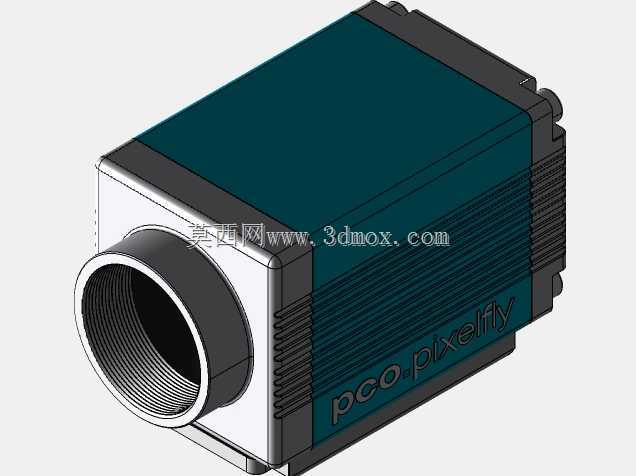

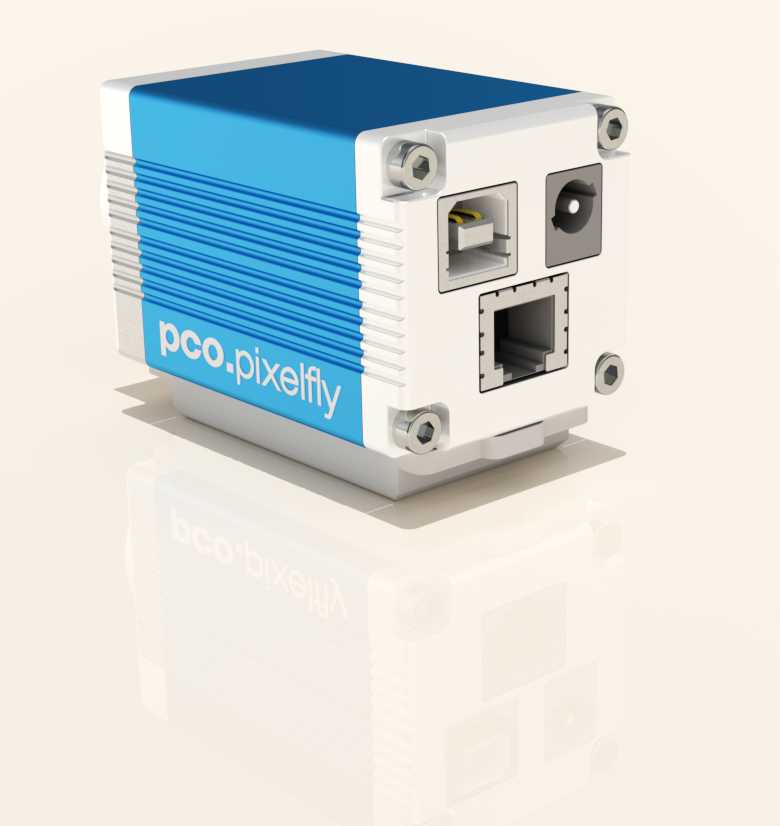

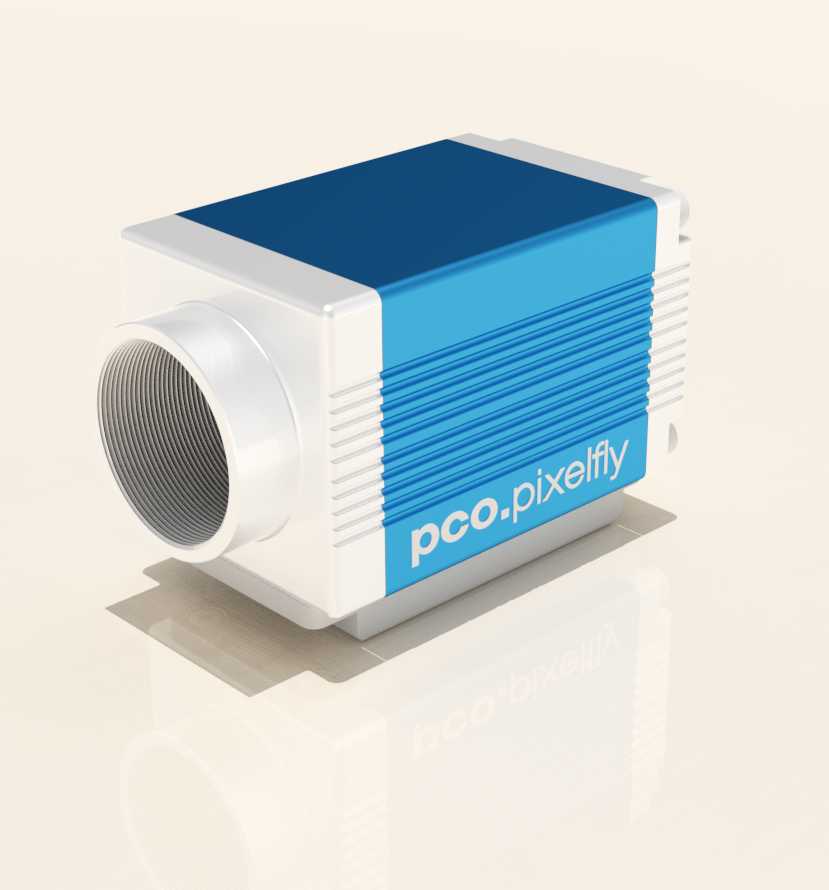

在微纳观测、流体粒子测速、生物荧光成像这类对成像精度要求严苛的实验场景里，这类科学级数码相机是整套光学采集系统的核心终端，和普通民用相机不同，它的设计从一开始就完全服务于科研级成像的稳定性与精度需求，没有多余的消费级功能冗余。从结构上看，整机采用方正的模块化壳体设计，前端是标准C-mount螺纹镜头接口，接口内壁做了精密的内螺纹加工，能直接匹配各类工业显微镜头、远心镜头，接口端面的平面度控制在微米级，保证镜头安装后光轴和传感器靶面完全垂直，避免出现成像边缘离焦的问题。壳体中段的蓝色散热鳍片是结构设计里的重点，因为科学级CMOS传感器长时间高增益曝光时会产生持续热量，如果热量堆积会导致热噪声升高，出现固定图案噪声、暗电流超标等问题，这些鳍片和内部的传感器安装基板直接导热连接，不需要额外加装散热风扇，就能靠被动散热把传感器工作温度稳定在环境温度±2℃的区间，同时避免风扇带来的微小振动影响显微成像的清晰度，毕竟在高倍物镜下，微米级的振动都会让画面出现明显拖影。设备的电气接口全部布置在壳体尾部，做了隐藏式的内凹设计，安装时线缆不会突出壳体外轮廓，方便在狭小的光学平台支架上固定，也能避免实验过程中线缆剐蹭带动机身移位。整机的安装边界做了统一规划，壳体底部预留了标准的1/4英寸三脚架安装螺孔，同时侧面也有两个M3的螺纹安装孔，支持垂直、水平、侧装等多种固定姿态，适配不同的光学光路搭建需求，不管是正置显微镜、倒置显微镜还是独立的PIV粒子成像测速光路，都能找到合适的固定点位。从设计思路上看，整机没有做多余的曲面造型，所有外轮廓都是直边直角，一方面是加工时壳体的铝合金型材可以直接挤出成型，降低加工成本，另一方面直边结构在安装定位时更容易靠靠块实现微米级的位置调整，不需要做复杂的曲面仿形治具。壳体的拼接处做了嵌入式的密封槽，能达到IP40的防护等级，避免实验环境里的灰尘落到传感器靶面上，毕竟科学级传感器的清洁要求极高，一旦落尘就会在成像画面上形成固定的暗斑，需要专业人员在无尘环境下清洁，密封结构的设计直接降低了设备的后期维护成本。设备内部的传感器安装基板做了加厚处理，采用铝合金一体铣削成型，基板和壳体之间垫了薄的丁腈橡胶减震垫，能过滤掉实验室里地面传来的低频振动，比如附近离心机、真空泵运行时的振动，不会传递到传感器上影响成像。和普通工业相机相比，这款设备的壳体长度更长，内部预留了足够的空间放置信号处理电路板，能实现14bit的高位深图像输出，电路板和传感器之间采用柔性排线连接，避免硬连接时的装配应力导致传感器靶面倾斜。在实际使用场景里，这类相机通常会连续工作数小时甚至数天，比如做长时间的细胞培养观测、高速流场的连续采集，所以结构设计上所有的连接部位都做了防松处理，镜头接口的螺纹有预紧阻尼，安装螺丝都加了防松垫圈，不会因为长时间的微小温度变化出现连接松动。设备的外表面做了阳极氧化处理，蓝色的鳍片部分是硬质阳极氧化，耐磨性能更好，白色的端盖部分是普通哑光阳极氧化，不会反光，避免在光学实验里反射杂光进入镜头，影响成像的对比度。从安装尺寸来看，整机的截面是标准的矩形，宽度和高度都控制在60mm以内，长度在120mm左右，不会占用过多的光学平台空间，在多相机同步采集的场景里，也可以紧密排布，不会出现安装干涉。前端的镜头接口突出端盖15mm左右，刚好能容纳镜头的安装法兰，不会因为接口过短导致镜头安装不到位，也不会因为过长影响镜头和其他光学元件的距离匹配。
