桌面式非接触IC卡刷卡密码终端结构设计

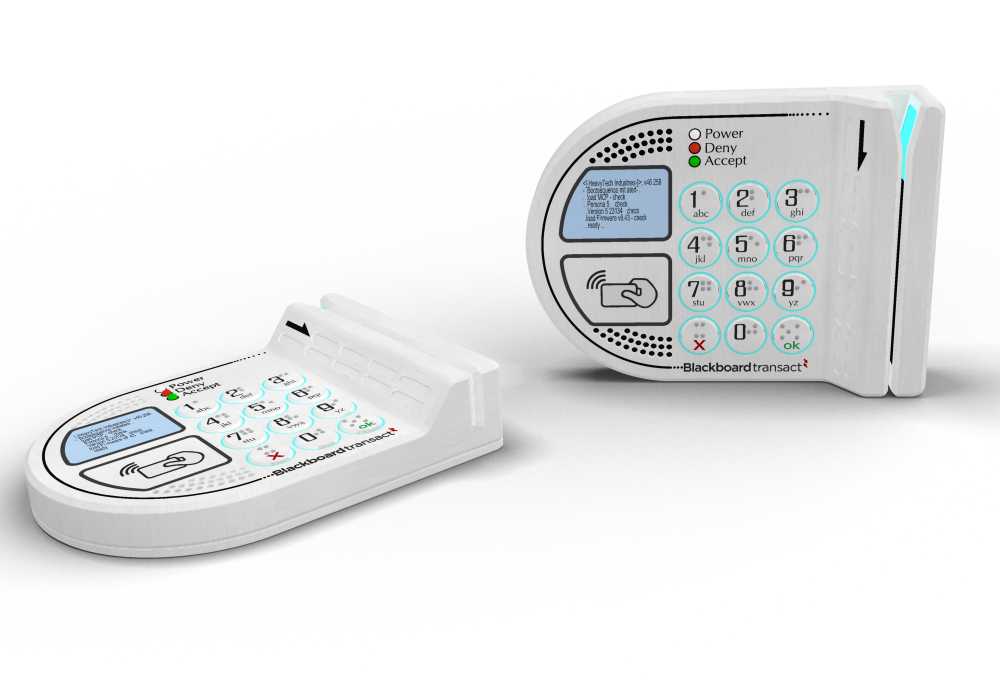

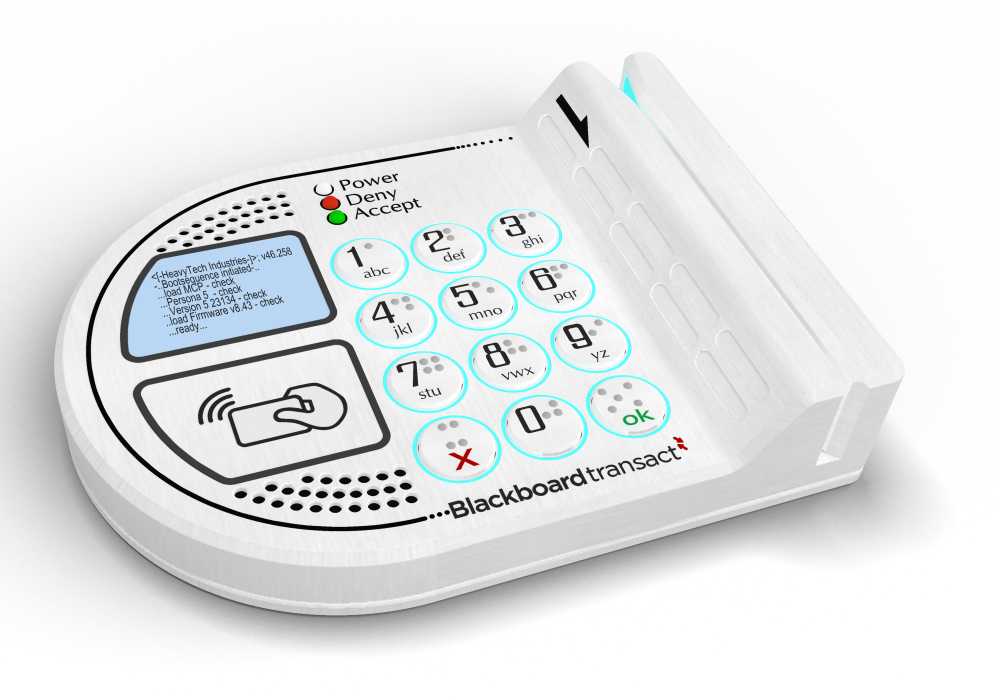

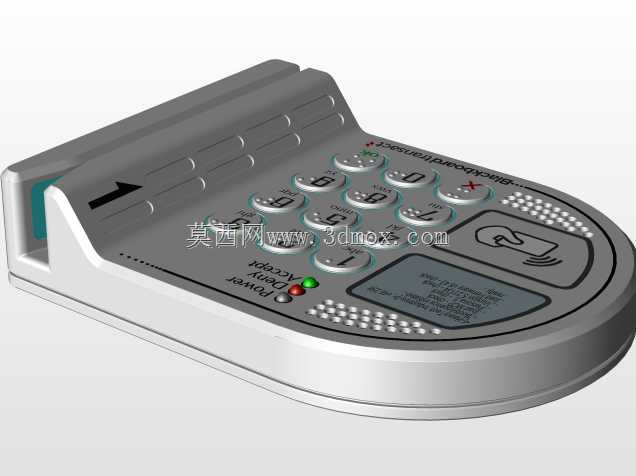

这款终端设备主要面向线下小额支付、身份核验类场景，常见于校园一卡通消费点、社区门禁登记台、小型商超收银区、自助服务终端配套读卡工位，日常使用中需要同时适配接触式磁条卡读取、非接触IC卡感应、密码输入三类核心操作，因此结构设计上需要平衡操作便利性、识别可靠性与桌面放置稳定性。从实际使用场景出发，设备采用卧式桌面放置形态，底部做了微幅内收的配重结构，放置在水平台面上时不会因为按键按压力度出现滑移，整机轮廓做了大圆角过渡处理，没有尖锐棱角，避免日常搬运、操作过程中剐蹭操作人员手部，同时适配公共区域高频次使用的耐磨需求，外壳采用ABS注塑成型，表面做细咬花处理，不容易残留指纹与日常污渍，清洁维护时直接用中性清洁剂擦拭即可，不会出现表面掉漆、留痕的问题。设备正面布局分为三个功能区，上部为带背光的小型段码显示屏，日常操作时可以显示输入的密码位数、读卡状态、操作结果提示，屏幕做了内凹嵌入式安装，表面覆盖透明PC防护片，避免日常硬物剐蹭划花显示区域；屏幕下方为15键硅胶按键矩阵，包含0-9数字键、确认、取消、功能快捷键，按键采用凸起式弧形设计，键程控制在1.2mm左右，按压力度适配日常手指操作力度，盲操作时可以通过按键表面的凸点定位数字5的位置，不需要低头看键盘也能完成密码输入，按键周边做了高出按键表面0.8mm的围边，避免液体泼溅时直接顺着按键缝隙流入设备内部，满足日常使用的基础防泼溅要求。按键左侧为非接触IC卡感应区，表面印有清晰的刷卡标识，感应天线内置在外壳内部对应位置，刷卡时只需要将卡片贴近标识区域10mm范围内即可完成识别，不需要精准对位，降低操作人员的使用门槛；设备右侧设置竖向的磁条卡刷卡槽，槽口做了导向倒角，卡片插入时可以顺着倒角自然滑入读卡槽，槽内的磁头安装位置做了微调结构，装配时可以根据磁头识别灵敏度微调安装高度，保证不同厚度、不同磨损程度的磁条卡划过都能稳定读取数据，不会出现读卡失败需要重复刷卡的问题。设备顶部设置三个状态指示灯，分别对应电源、读卡成功、读卡失败三种状态，指示灯采用柔光扩散材质，光线不会过于刺眼，在室内正常光照环境下可以清晰识别状态，同时不会因为光线过强造成视觉干扰。从安装边界来看，整机长度控制在150mm以内，宽度在100mm左右，放置在收银台面上不会占用过多操作空间，背部预留了USB通讯线与电源线的出线槽，线材可以顺着桌面边缘排布，不会因为线材顶起设备导致放置不稳，底部设置了四个圆形硅胶防滑脚垫，脚垫高度1mm，既可以增加与桌面的摩擦力，也能在桌面有少量积水时将设备壳体垫起，避免底部直接接触液体。结构设计上，上下壳采用卡扣加螺丝的固定方式，螺丝孔隐藏在底部脚垫下方，外观面没有外露的螺丝孔，整体外观更整洁，同时后期维护拆卸时只需要掀开脚垫即可拧下螺丝，拆解难度低，内部电路板安装位设置了多个定位柱与螺丝柱，电路板装配时可以直接卡在定位柱上再拧螺丝固定，避免装配时出现位置偏移导致的按键对位不准、感应天线位置偏移问题。磁头安装位预留了0.5mm的调节间隙，装配完成后可以通过测试读卡效果微调磁头位置，保证磁条与磁头的接触压力处于合理区间，既不会因为压力过大导致卡片划过时阻力过大，也不会因为压力过小导致磁条接触不良识别失败。非接触感应区的外壳厚度控制在1.5mm，不会因为壳体过厚影响读卡感应距离，同时保证壳体的结构强度，日常按压感应区位置不会出现壳体凹陷变形的问题。按键下方的硅胶按键板直接贴合在电路板上，按键与外壳的按键孔间隙控制在0.2mm，既不会因为间隙过小导致按键卡滞，也不会因为间隙过大进入灰尘杂物，影响按键使用寿命。设备侧面没有多余的凸起结构，多个设备并排摆放时可以紧密贴合，适合在多窗口的服务工位集中布置，不会因为侧面有凸起导致摆放间隙过大浪费台面空间。
