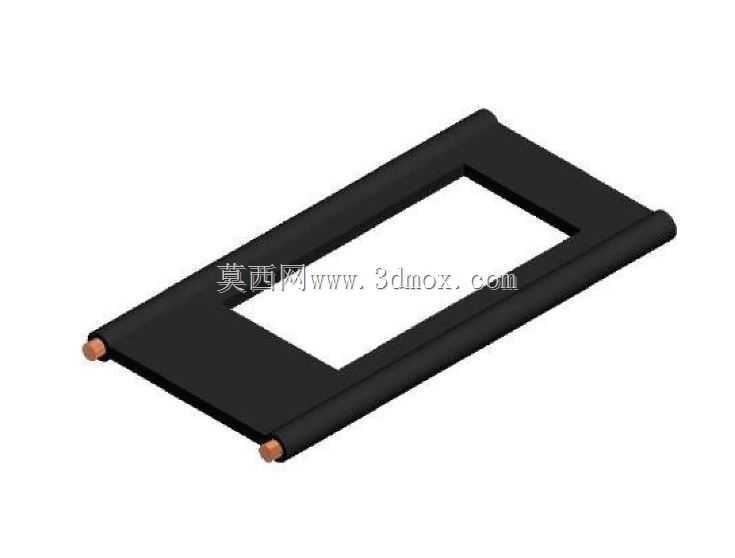

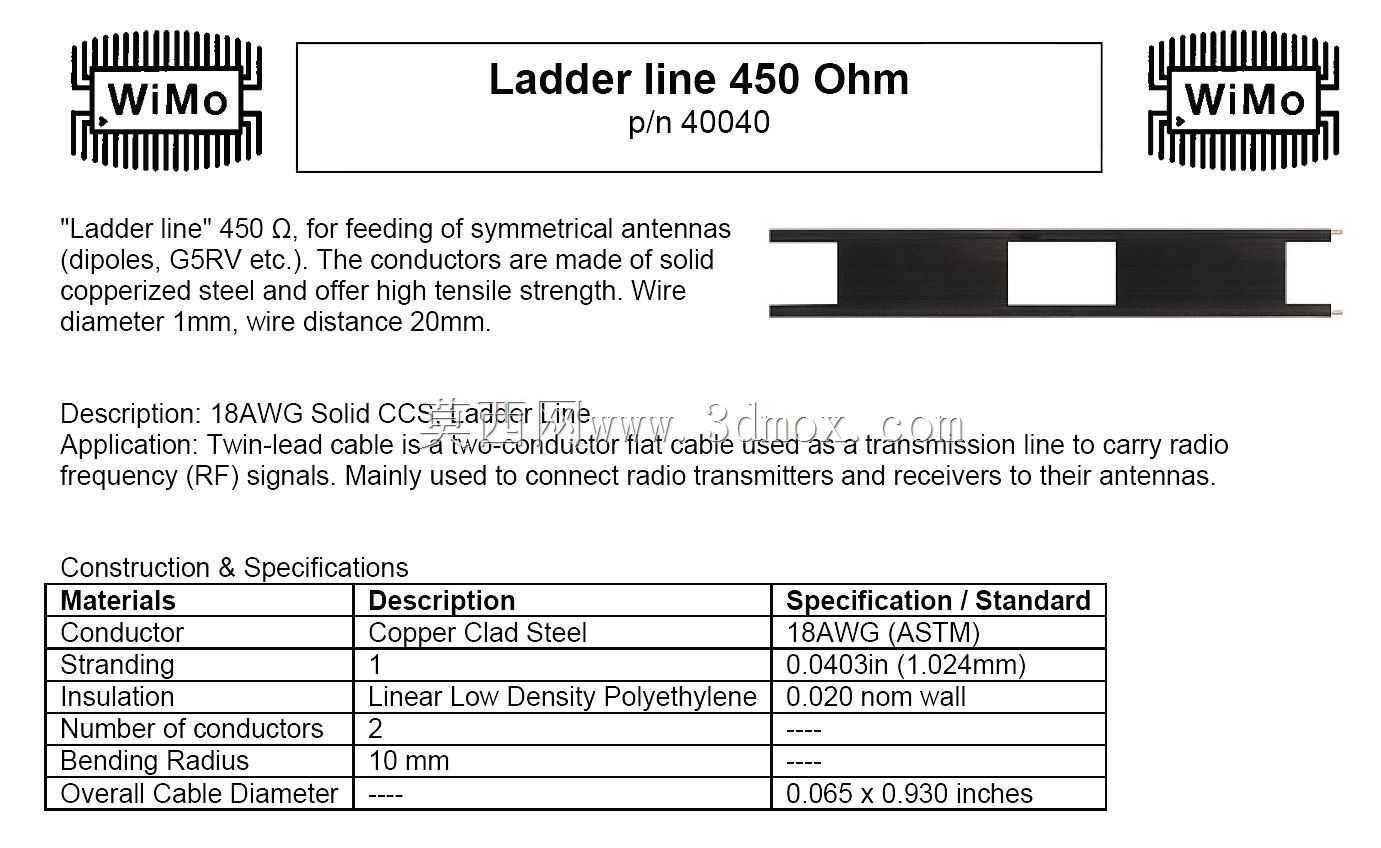

450欧姆阻抗梯形天线传输线缆结构

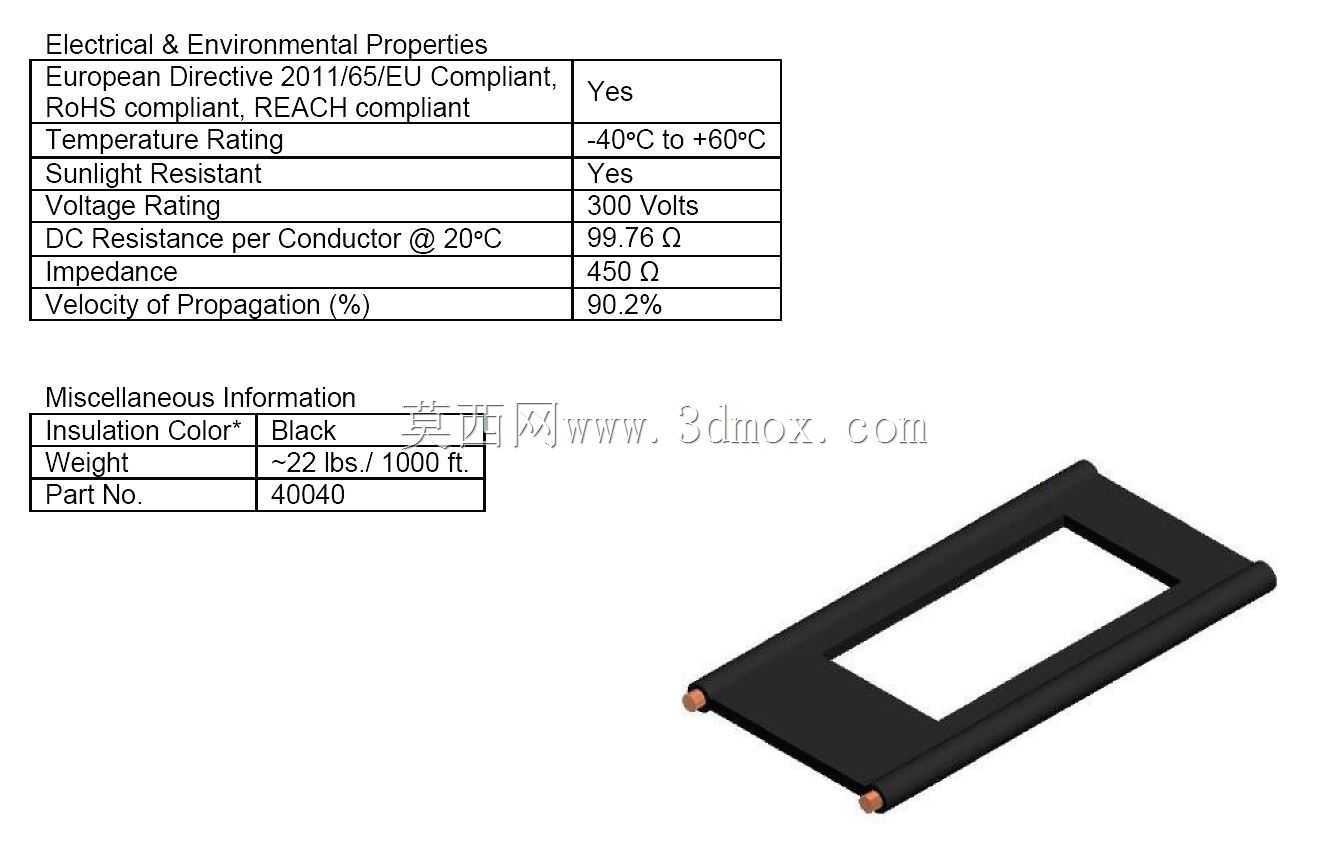

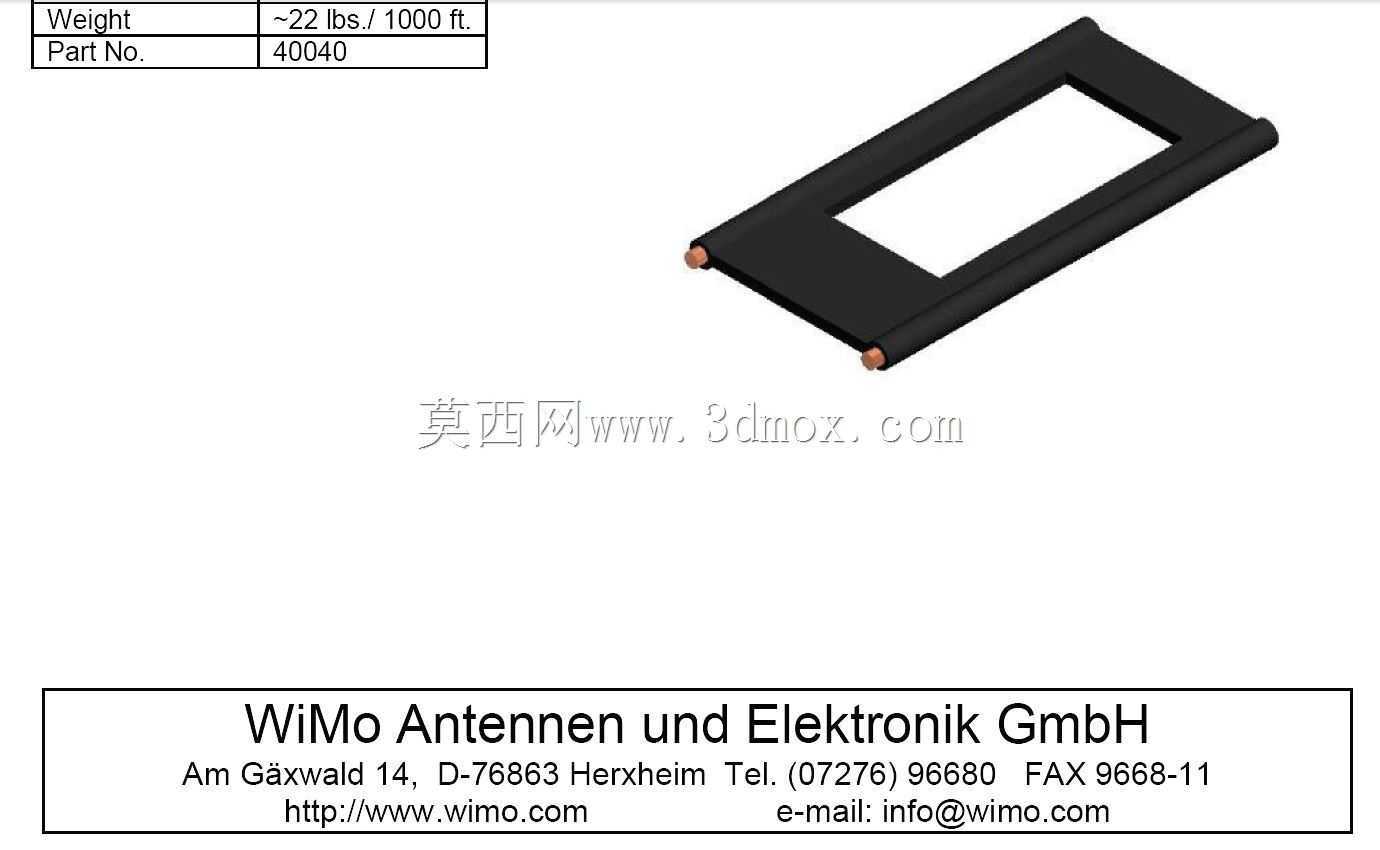

这款梯形结构的平衡传输线缆，核心服务于各类偶极子类天线的信号馈送场景，不管是常规偶极子、折叠偶极子，还是线性加载偶极子、zepp偶极子、倒V偶极子这类常见的短波、超短波天线架设场景，都能匹配对应的阻抗传输需求。作为平衡式双线传输结构，它的核心功能是通过两根平行导体的磁耦合作用，平衡两个方向的传输电流，天然构建出差分传输的路径，这种结构能有效抑制共模形式的射频杂散磁化率，从原理上消除信号传输过程中的整体差模干扰，避免馈线本身参与辐射造成的信号损耗。在实际工程应用中，这类线缆的布设有着明确的边界要求，由于平行双线的电磁场是开放分布在两根导体之间的空间内，一旦附近存在铁磁性金属构件，尤其是含铁、铁钴镍类铁磁合金的物体，会直接扰动线缆周边的磁场分布，破坏双线的平衡特性，导致传输阻抗失配、信号衰减加剧，甚至引发天线方向图畸变，因此布设时必须主动远离各类金属构件，同时还要注意接地环境的影响，不能沿地面近距离敷设，地面的土壤导电特性同样会改变线缆的分布参数，抬升驻波比。从结构设计思路来看，这款线缆采用梯形截面的绝缘支撑结构，将两根铜质导体固定在固定间距的位置，维持稳定的特性阻抗，绝缘支撑部分采用低介电常数的材质，尽可能降低介质带来的传输损耗，两端的导体端头预留了足够的连接长度，方便与天线振子、匹配网络进行压接或者焊接固定。在安装边界上，需要预留足够的架空布设空间，转弯处的弯曲半径不能小于线缆整体宽度的五倍，避免弯折导致两根导体的间距发生变化，破坏阻抗一致性；固定时不能使用金属扎带，需采用非金属绝缘固定件，每隔一定间距设置一个固定点，保证线缆在户外架设时不会因为风摆出现形变。这类传输线缆和常见的同轴馈线不同，没有外层屏蔽层，完全依靠平衡特性实现抗干扰，因此在选型时需要根据天线的工作频段、架设环境的周边障碍物情况，确认布设路径的净空要求，避免周边物体的寄生电容改变线缆的整体电气参数，影响天线系统的整体工作效率。
