贴片式轻触电子开关三维结构设计

这款贴片式轻触开关是消费电子、工业控制板卡领域应用极广的基础输入元件，日常接触的家电控制面板、手持检测设备按键、工控IO模块触发端、小型数码产品功能键上，都能见到这类元件的身影。不同于直插式开关，这款采用四脚贴片封装的结构，完全适配SMT回流焊生产工艺，能直接随PCB板完成整板焊接，不需要后期手工补焊插件，在大批量量产的电子产品生产线中，能大幅减少板卡加工的工序步骤，提升整机组装的生产效率。

从实际功能层面看，这类开关属于瞬时接触型导通元件，常态下内部触点处于断开状态，当操作人员对顶部按键施加达到额定阈值的按压力时，内部弹性结构带动动触点与静触点贴合，实现电路通路，触发对应功能信号；外力撤除后，依靠内部弹性弹片的回弹力，按键自动复位，触点断开切断信号通路，不会出现锁止持续导通的状态，非常适合需要单次触发信号输入的场景，比如设备参数调整的加减键、功能确认键、复位触发键这类不需要持续保持导通的操作位。

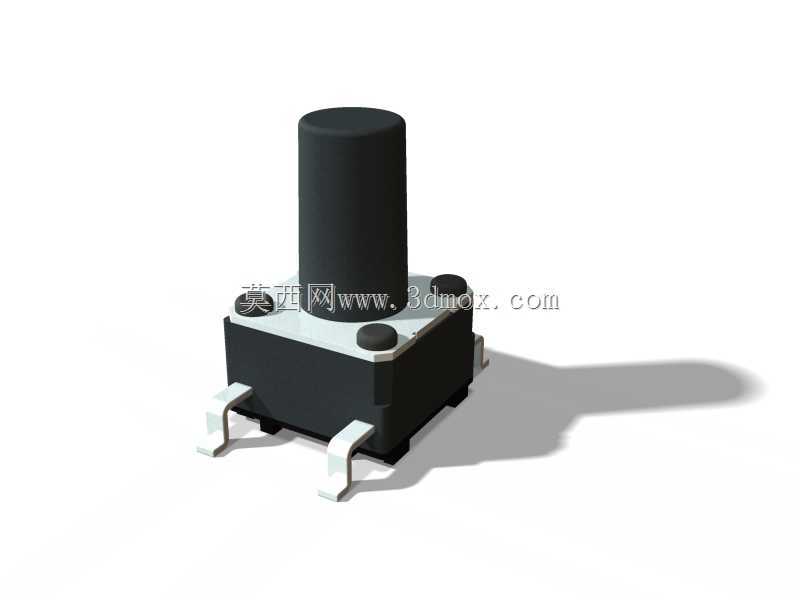

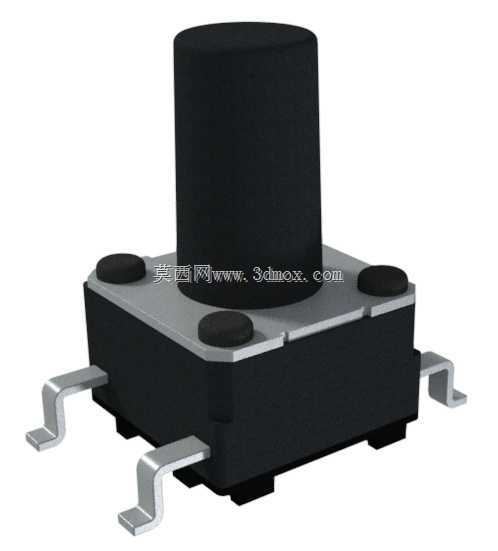

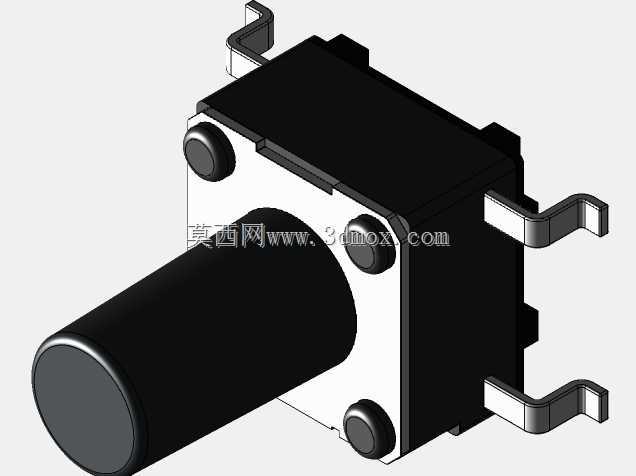

做这款元件的三维结构设计时，首先要平衡的是按键手感与结构可靠性的关系。顶部的圆柱形按键柱采用高耐磨的工程塑料材质，柱体的直径与伸出高度严格匹配常用的按键帽安装尺寸，既不会因为柱体过细导致按键帽安装后容易歪斜，也不会因为柱体过高导致回流焊过程中容易受外力碰歪变形。底部的四个贴片焊脚采用向外弯折的鸥翼型结构，这种结构设计一方面能在焊接时让焊锡充分包裹焊脚，提升焊接后的结构强度，避免设备受震动时焊脚脱焊；另一方面焊脚的弯折弧度预留了轻微的形变余量，能抵消PCB板与开关本体因为热膨胀系数不同产生的应力，减少温度循环测试中焊点开裂的概率。开关本体的黑色基座采用耐高温的工程塑料注塑成型，能承受回流焊过程中的最高温区温度，不会出现壳体融化变形的问题，基座上的两个定位凸点，对应PCB板上预留的定位孔，在SMT贴装时能快速完成元件定位，避免贴装偏移导致的焊接不良。

尺寸与安装边界是这类元件建模时最需要注意的部分，建模过程中严格遵循元件实际的封装尺寸要求，本体的长宽尺寸控制在标准6*6mm规格范围内，总高度匹配长行程轻触开关的高度参数，四个焊脚的间距完全符合行业通用的贴片封装规范，能直接导入常用的PCB设计软件中调用封装。安装边界上，要预留出按键动作的活动空间，按键柱的周边不能布置过高的元器件，避免按键按下过程中与周边元件产生干涉；焊盘的尺寸设计要匹配焊脚的宽度与长度，既不能因为焊盘过大导致焊接时连锡短路，也不能因为焊盘过小导致焊接强度不足。同时开关底部与PCB表面贴合的平面要保证足够的平面度，避免贴装后本体倾斜，导致按键行程不一致、手感偏斜的问题。

从结构可靠性设计角度，内部的弹片采用高弹性的金属薄片冲压成型，表面做了抗氧化镀层处理，能保证长期使用后触点不会因为氧化出现接触不良的问题，额定的按键寿命能满足常规消费电子与工业设备的使用频次要求，不会因为短时间频繁按压出现弹片疲劳失效的问题。开关本体的密封结构也做了对应优化，基座与按键柱的配合间隙控制在合理范围，既能保证按键动作顺畅无卡滞，也能阻挡日常使用中的灰尘、细小杂物进入开关内部，避免触点污染导致的接触电阻变大、触发失灵的问题。在实际选型应用中，这类开关可以根据设备的安装空间选择不同高度的规格，也可以根据操作力的需求选择不同弹力的弹片配置，满足不同操作手感的设计需求，不管是需要轻柔按感的消费数码产品，还是需要清晰反馈触感的工业设备按键，都能找到适配的参数配置。建模过程中对每个配合面的公差都做了对应预留，比如按键柱与基座导向孔的配合间隙，既保证活动顺畅，也不会出现过大的旷量导致按键晃动，焊脚与本体的嵌合结构也做了加强设计，避免焊脚受外力时从基座中脱出。
