科幻影视道具环形电子密度盘结构设计

做结构设计这些年，接触过不少面向影视道具、文创周边开发的定制化环形构件，这类产品不像工业传动类的标准件有明确的载荷、转速参数约束，核心要平衡造型还原度、结构合理性和后期加工落地的可行性，这次的电子密度盘结构，就是典型的文创类环形功能载体设计。

从实际应用场景来看，这类环形构件主要用于科幻主题影视的实景拍摄道具、线下主题展的互动展陈装置，也可衍生为数码周边的装饰摆件，不同场景下的结构侧重差异很大：如果是拍摄用道具，要考虑镜头下的材质质感呈现，表面的分块线条、细节纹理不能有建模破面，边缘倒角要适配打光需求，避免出现不合理的反光断层；如果是展陈用装置，内部要预留发光模组、感应元件的安装空间，环形中空区域不能有多余的支撑结构遮挡视线；如果是桌面摆件，要控制整体重量，底部要做隐藏式的防滑支撑点位，保证放置平稳不会刮蹭接触面。

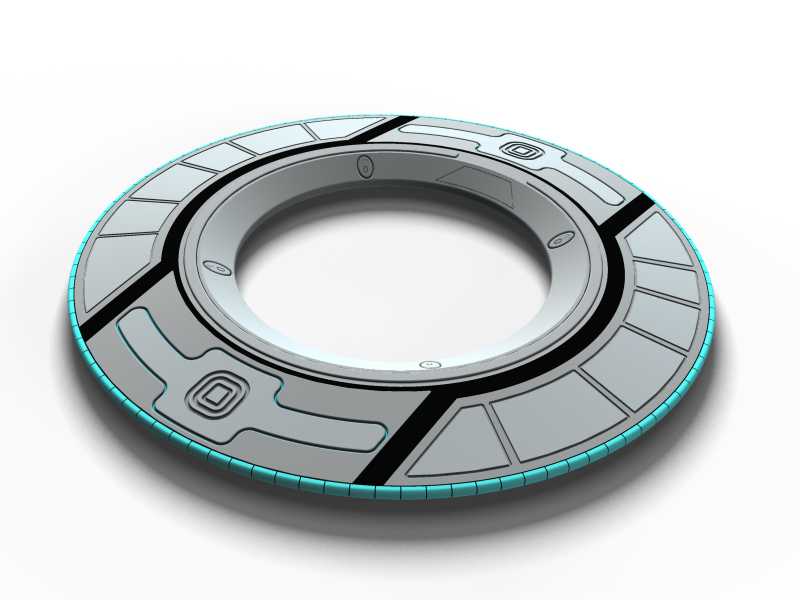

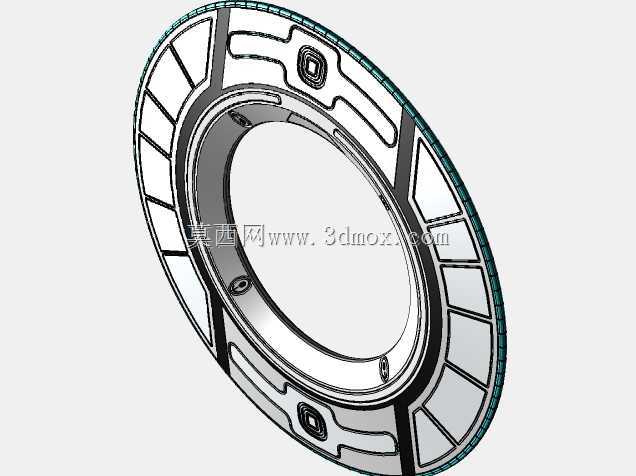

设计思路上没有采用常规光盘的等厚平面结构，而是做了三层阶梯式的环形剖面：最外圈是窄边的装饰封边，做了细密的齿状纹理，一方面还原科幻载体的科技感细节，另一方面如果后期做包胶、电镀工艺，这个纹理可以增加涂层的附着力，避免边缘掉漆；中间层是功能分区的主体结构，用三条等角度分布的黑色装饰条把环形面分成三个独立区块，每个区块上做了内凹的标识位和流线型的加强筋，这些筋位不是单纯的装饰，在采用树脂3D打印或者ABS注塑加工的时候，可以有效减少环形件的翘曲变形，不用额外加支撑就能保证平面度；最内圈是光滑的导向环面，公差控制在±0.1mm，如果后续要把这个密度盘做成可旋转的互动装置，内圈可以直接配合标准的深沟球轴承，不用二次加工配合面。

外形尺寸和安装边界这块，建模阶段就做了适配不同场景的参数预留：整体外径控制在120mm，内径40mm，整体厚度8mm，这个尺寸刚好和常规标准光盘的外径接近，做道具拍摄的时候可以和现有光盘收纳装置适配，不用额外定制收纳道具；底部做了三个120°分布的隐藏式沉孔，孔深2mm，孔径3mm，不管是安装配重块、固定发光灯板，还是粘贴防滑胶垫，都有对应的安装定位点，不会破坏正面的外观完整性；表面的所有凸起特征高度都控制在0.5mm以内，既保证了细节的触感，又不会在堆叠存放的时候出现刮花、卡滞的问题。

功能特性上，这个结构做了多工艺适配的预留：如果采用表面喷涂工艺，分块的凹槽刚好可以做遮喷分界，不用额外贴复杂的遮蔽胶带就能做出黑灰分色的效果；如果要做透光效果，黑色装饰条的位置可以预留0.8mm的薄壁厚，内部装LED灯条的时候就能实现线条发光的效果，不会出现漏光、光斑不均匀的问题；环形的中空区域没有做任何连接筋，不管是穿线安装旋转轴，还是放置中心装饰件都有足够的操作空间，不会出现结构干涉。

实际建模过程中特意规避了薄壁尖角的问题，所有的转角位置都做了R0.3-R0.5mm的圆角过渡，不管是3D打印还是注塑加工，都不会出现应力集中导致的开裂问题，边缘的封边做了0.2mm的拔模斜度，开模生产的时候可以顺利脱模，不用后期打磨修边。很多做文创道具的建模容易只追求外观效果忽略工艺可行性，这个结构在细节设计的时候每一处特征都对应了实际加工的需求，比如表面的方形标识位做了0.2mm的内凹深度，后续做丝印、移印标识的时候，凹槽可以起到定位作用，不会出现印刷偏移的问题。

从结构强度来看，8mm的主体壁厚搭配环形分布的加强筋，即使采用普通的PLA材料打印，也能承受1米高度自由跌落不出现断裂，满足日常道具搬运、展陈摆放的使用需求；如果是做金属材质的高端摆件，壁厚可以减薄到5mm，依靠金属本身的强度就能满足使用要求，不用额外调整整体结构尺寸。整个模型的所有配合面都是参数化建模的，后续如果要调整尺寸适配不同的使用场景，比如做大尺寸的展陈装置，直接缩放参数就能保证所有特征的比例协调，不会出现特征变形、壁厚不均的问题。
