欧司朗大功率贴片式LED光源结构

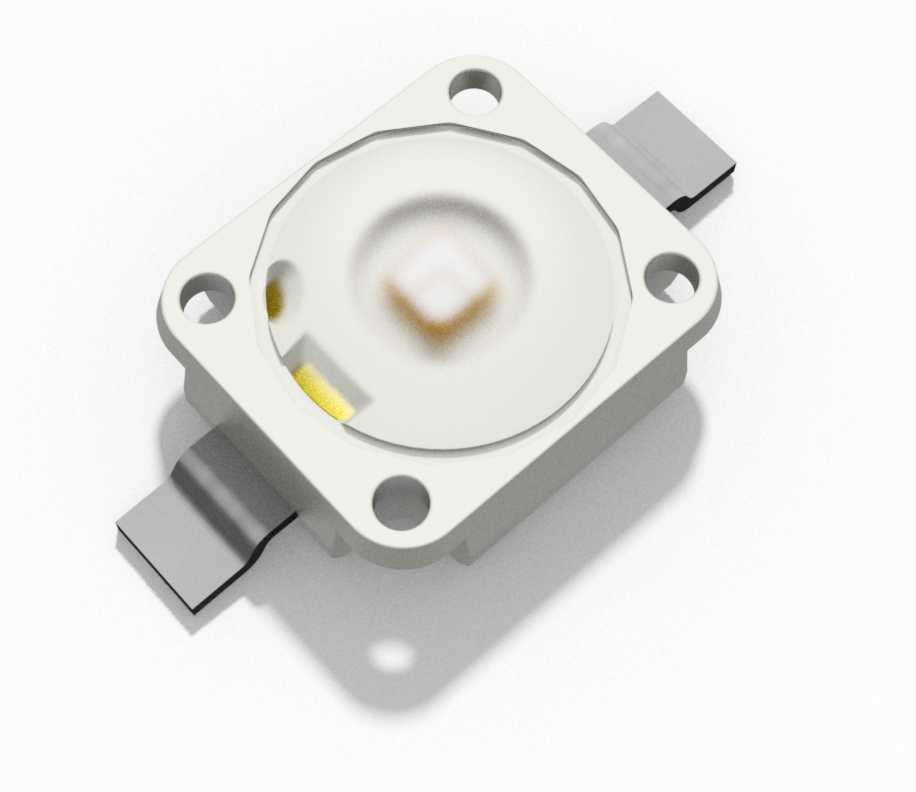

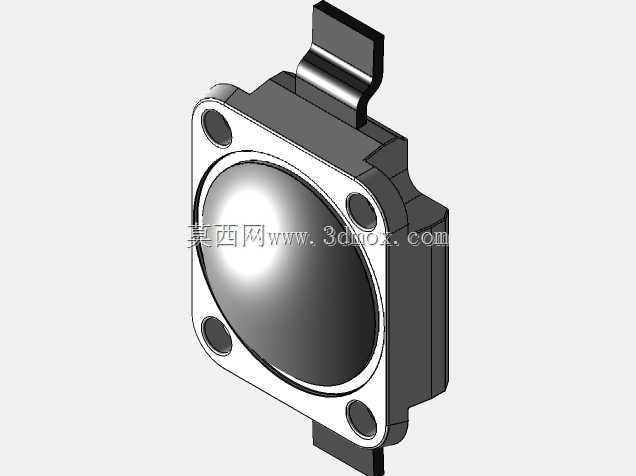

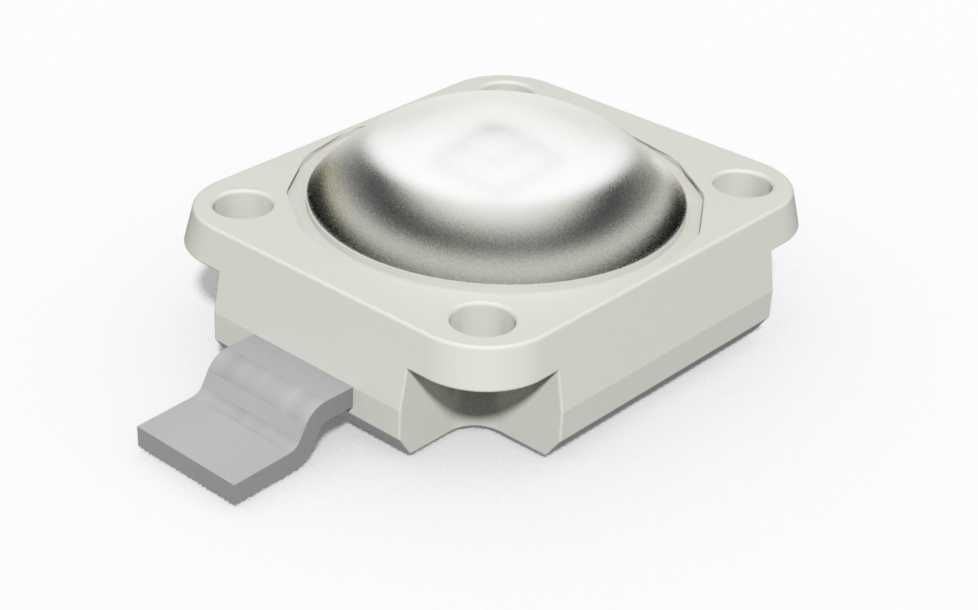

这款大功率LED器件的结构设计，完全围绕工业级照明场景的长期可靠运行需求展开，在户外景观投光、工业设备状态指示、特种车辆作业照明、机床局部工作照明等场景中，这类封装的LED光源已经逐步替代传统卤素灯珠，成为主流的发光核心部件。不同于小功率指示类LED的轻薄封装，这款器件的基座采用高导热复合材质冲压成型，四个角位预留的圆形安装孔，直接对应M2规格的紧固螺丝安装位，安装孔的中心距经过精准校核，既可以通过螺丝直接锁附在铝基散热基板上，也能适配快速焊接的贴片治具定位需求，不会在回流焊过程中出现器件偏移的问题。器件两侧延伸出的金属引脚，采用镀锡铜基材冲压成型，引脚的弯折角度经过专门设计，既可以满足表面贴装的焊接公差要求，也能在手工焊接场景下预留足够的焊锡附着面，避免虚焊、脱焊问题，引脚的宽度和厚度经过载流能力校核，能够承载1A以上的持续工作电流，不会因为引脚过流发热导致焊盘脱落。发光区的封装采用高透光学硅胶模压成型，透镜表面做了微结构漫反射处理，不需要额外加装二次透镜就能实现120度的均匀出光角度，在近距离照明场景下不会出现明显的中心亮斑，光线覆盖范围更均匀。封装腔体内部的热沉直接和基座连通，芯片工作时产生的热量可以通过最短路径传导到外部安装的散热基板上，热阻控制在每瓦5摄氏度以内，能够保证器件在满功率工作状态下，结温始终控制在安全阈值内，大幅延长光源的使用寿命。在结构设计阶段，工程师充分考虑了不同安装场景的公差适配问题，基座的整体厚度控制在2.2mm，不会在紧凑结构的照明产品中占用过多的垂直安装空间，发光区的中心位置和安装孔的中心保持严格同轴，在多颗LED阵列排布的灯具设计中，能够保证每颗光源的出光中心对齐，避免出现光线偏移、明暗不均的问题。器件的封装边缘做了微小的倒角处理，在自动化贴装生产过程中，吸嘴抓取器件时不会出现卡料、吸附偏移的问题，能够适配高速贴片机的生产节拍，提升批量组装的良率。不同于消费类电子产品使用的小功率LED，这款器件的封装结构做了抗硫化设计，引脚和基座的衔接位置做了密封处理，能够在含有微量硫化物的工业环境中长期工作，不会出现支架硫化发黑、光衰过快的问题，在户外使用场景下，也能抵御一定程度的潮气侵蚀，不需要额外做复杂的密封防护就能满足IP65级别的灯具防护要求。在实际选型使用过程中，结构设计人员只需要按照安装孔位预留对应的固定位置，在散热基板上对应引脚位置预留焊盘，就可以完成器件的安装适配，不需要针对器件结构做额外的定制化修改，能够大幅缩短照明产品的开发周期。器件的出光面高度和基座表面保持0.8mm的高差，在加装防水密封胶圈的时候，不会因为胶圈压缩量过大刮花透镜表面，也能保证密封胶圈的压缩量处于合理区间，兼顾密封性能和出光效率。
