Wilwood款四活塞制动卡钳三维建模设计

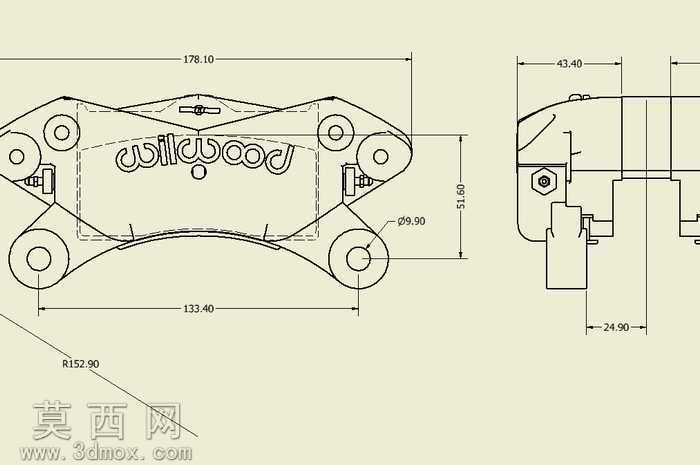

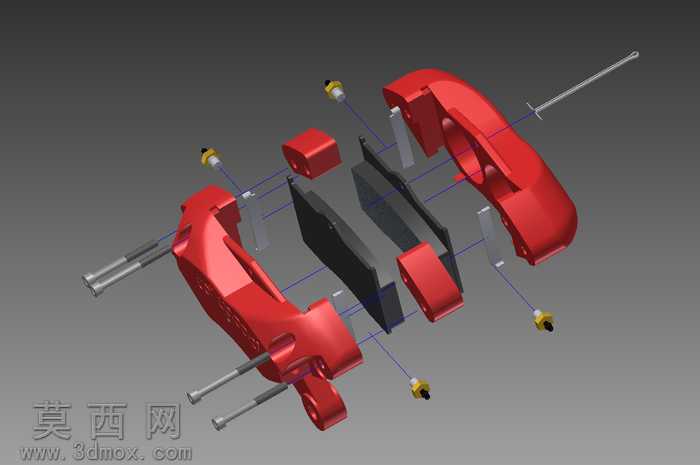

本作品为Wilwood风格Dynalite系列四活塞制动卡钳的三维建模成果，建模过程严格参考该系列制动卡钳的真实安装适配尺寸与外观特征开展，首先通过三维建模软件完成基础轮廓的草绘搭建，以卡钳主体的安装基准面为定位原点，依次绘制卡钳壳体的外轮廓、活塞安装腔、油路通道、安装固定位的截面线框，通过拉伸、切除、多截面曲面拟合等操作生成卡钳的主体实体结构。建模过程中对卡钳壳体的曲面过渡做了精细化处理，针对卡钳外侧的品牌标识区域做了曲面凹陷与字体凸起的细节还原，保证外观特征与实物高度一致。材质渲染阶段，卡钳主体采用哑光黑色硬质金属材质，模拟原厂卡钳的阳极氧化表面质感，调整材质的粗糙度、金属度参数还原哑光磨砂的视觉效果，活塞部件采用亮面抛光金属材质，与主体壳体形成明确的材质区分，底部的放气嘴、固定卡扣等小零件分别采用黄铜色金属、黑色工程塑料材质做区分渲染，提升模型的真实感。结构设计上严格还原四活塞卡钳的对置活塞布局，四个活塞腔的位置精度严格匹配参考尺寸，安装孔位的间距、深度完全适配对应规格的刹车盘安装需求，卡钳内部的刹车片容纳槽、油路连通通道都做了等比例还原，保证模型的结构完整性。设计过程中优先保证安装尺寸的准确性，圆盘直径适配254.0毫米规格，螺栓圆半径设置为99.8毫米，外半径152.9毫米，阀瓣宽度25.4毫米，山抵消24.9毫米，所有尺寸参数均参考真实产品的技术目录设定，确保模型可用于制动系统的装配匹配验证、结构展示等场景。渲染阶段采用渐变灰色背景配合柔和的打光方案，突出卡钳的曲面轮廓与材质细节，多角度展示卡钳的正面、侧面、安装端面的结构特征，完整呈现该款四活塞卡钳的外观与结构特点。
