倾斜式汽车前悬减震器三维结构设计

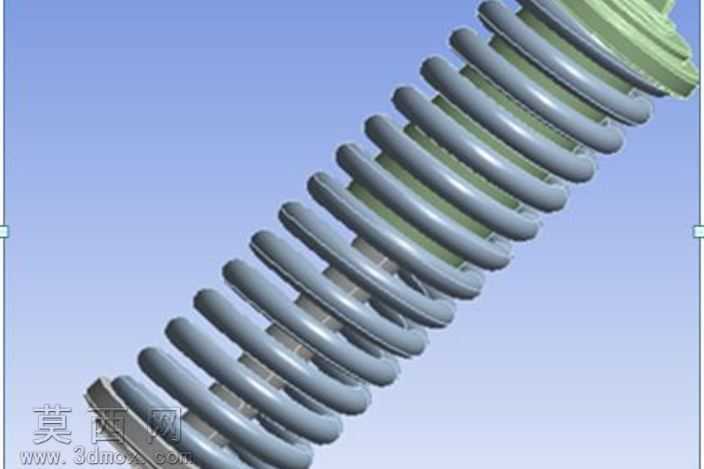

本作品为倾斜布置形式的汽车前悬架减震器三维建模成果，建模过程严格参考乘用车辆前悬减震器的实际工程尺寸比例，在三维建模环境中首先完成核心部件的参数化搭建：针对减震器的螺旋弹簧部分，采用螺旋扫描特征完成弹簧主体的建模，精准控制弹簧的节距、中径、钢丝直径参数，还原螺旋弹簧每一圈簧丝的均匀过渡形态，保证弹簧的螺旋升角与实际车用减震弹簧的力学设计要求匹配，簧丝表面做光滑过渡处理，避免建模过程中出现棱角、破面等影响结构完整性的问题。针对减震器的工作缸与活塞杆部分，采用回转特征完成主体结构建模，精准还原工作缸的筒状结构、活塞杆的伸出段结构，同时对上端的安装连接座、防尘罩结构做细节还原，防尘罩采用薄壁回转加边缘倒角的建模方式，还原防尘罩套合在弹簧上端、包裹活塞杆伸出段的实际装配关系，各部件之间的装配间隙严格按照实车装配公差设置，保证整体装配结构符合机械设计的干涉检查要求。材质渲染环节，针对螺旋弹簧部分赋予金属钢材材质，调整材质的金属度、粗糙度参数，还原弹簧表面经过喷塑处理后的半哑光金属质感，避免过高的反光影响结构展示效果；针对工作缸与防尘罩部分，分别赋予深色工程塑料与金属烤漆材质，区分不同部件的材质差异，让整体模型的视觉层次更加清晰，各部件的边界辨识度更高。设计思路上，本模型针对倾斜布置的前悬减震器做了结构适配，调整了弹簧与工作缸的同轴度匹配关系，还原倾斜安装状态下减震器各部件的相对位置，能够直观展示倾斜式前悬减震器在压缩、回弹行程中弹簧与工作缸的配合状态，可用于汽车悬架结构教学、减震器工作原理演示、相关改装方案的结构验证等场景，建模过程中对所有特征做了参数化关联，后续可根据不同车型的悬架参数调整弹簧刚度对应的尺寸、工作缸行程等参数，快速衍生适配不同车型的减震器模型，模型整体结构完整，无缺失部件，无多余建模特征，各部件的连接关系清晰，能够准确还原车用减震器的真实结构形态。
