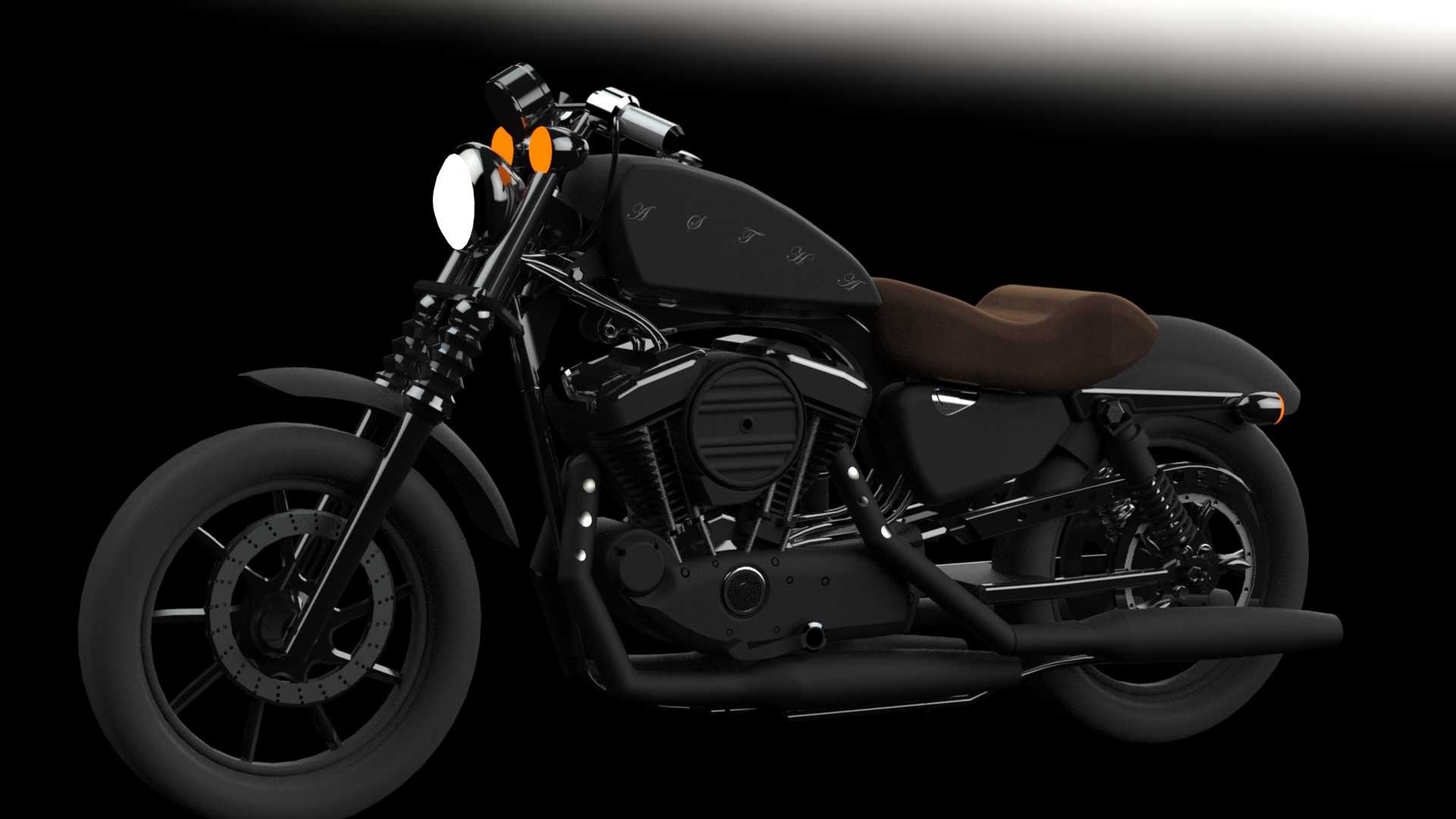

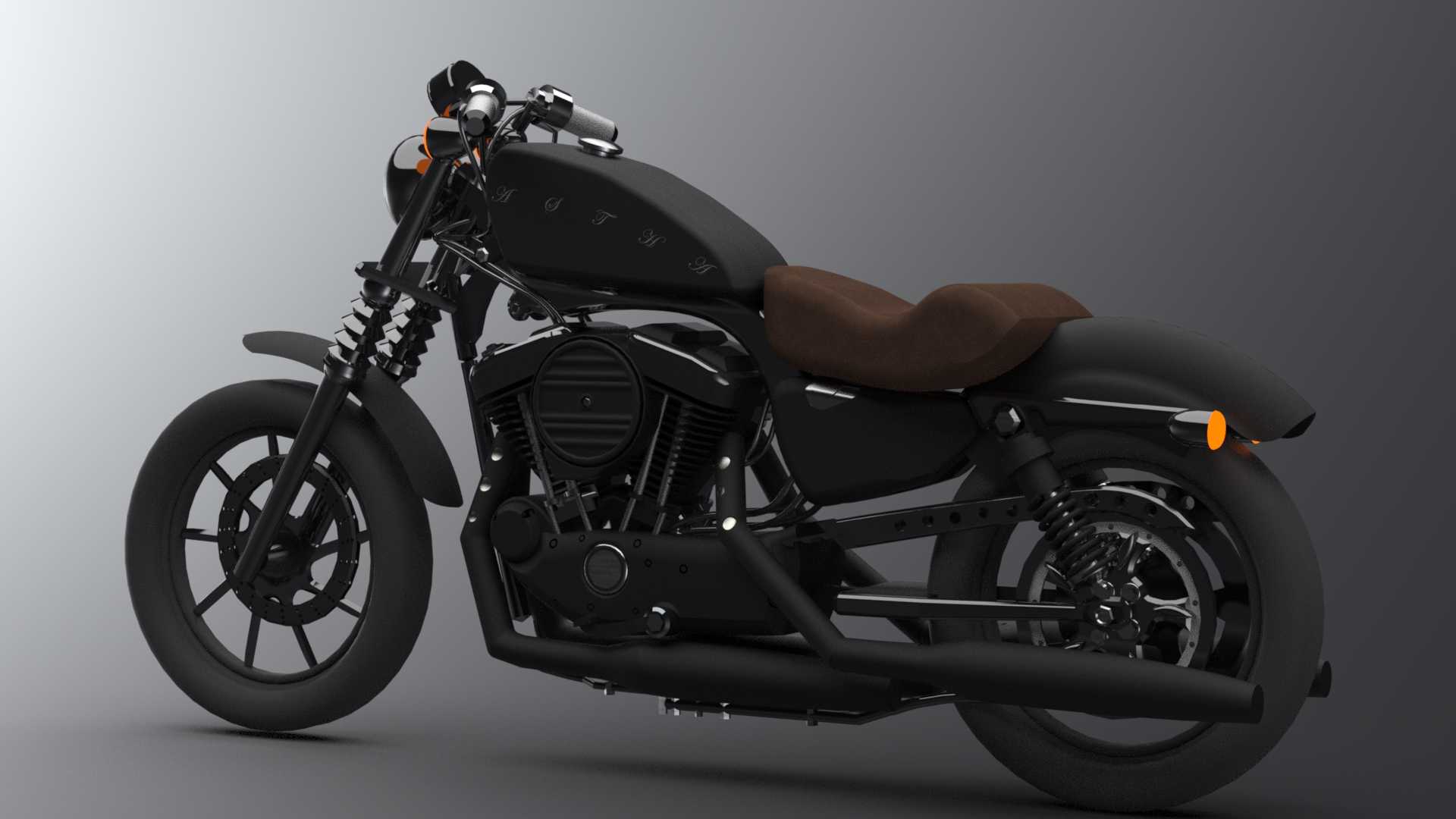

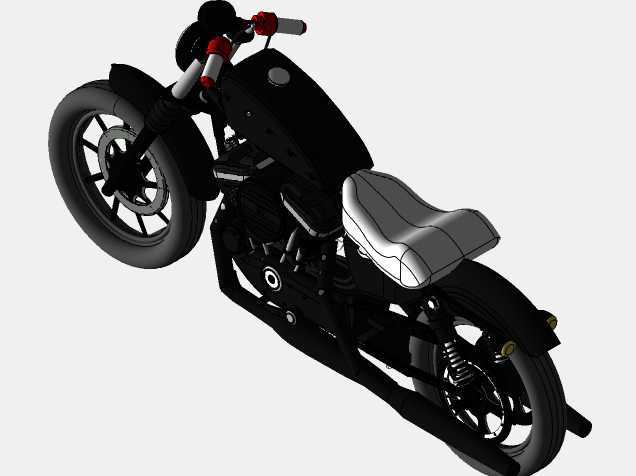

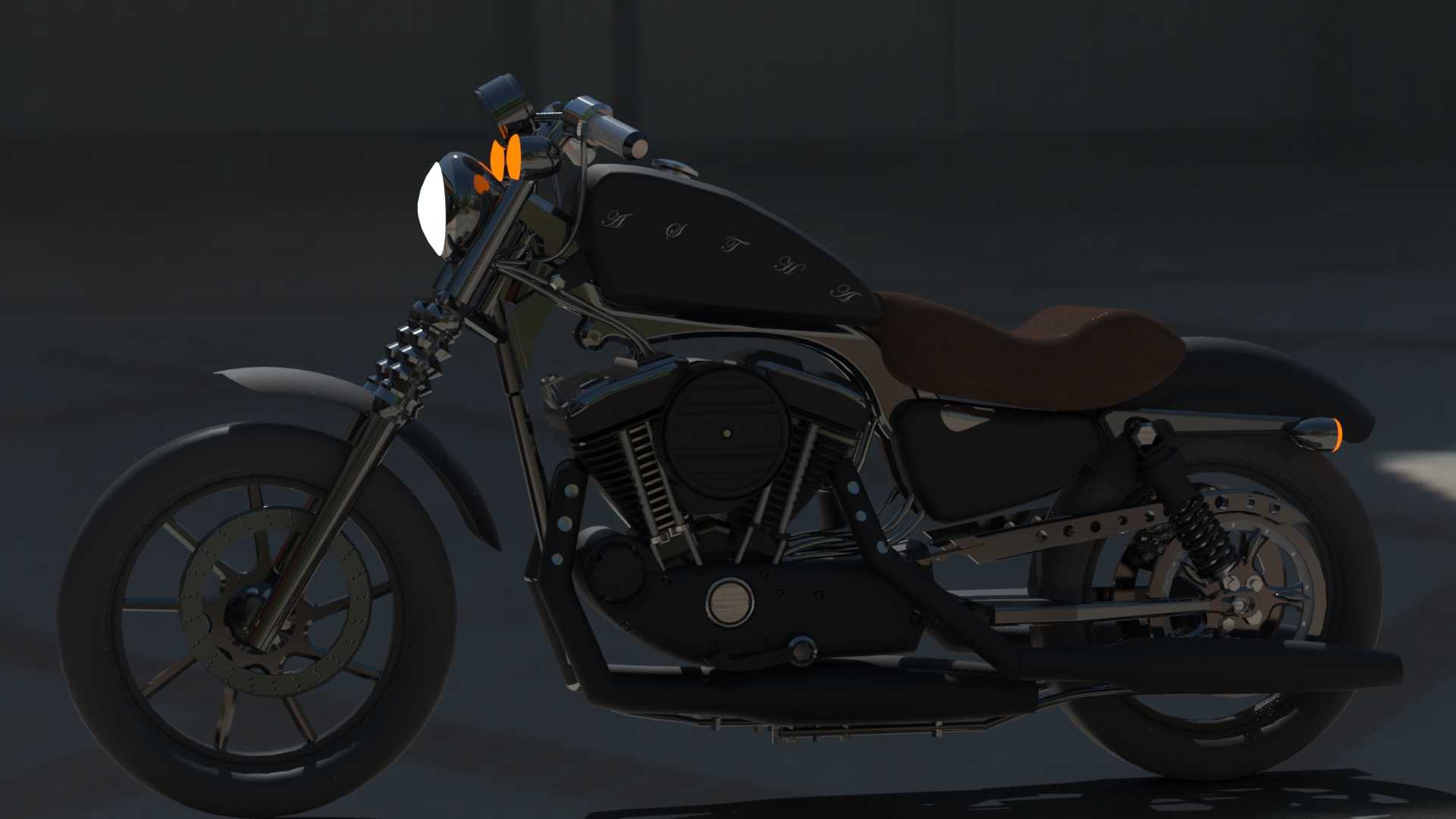

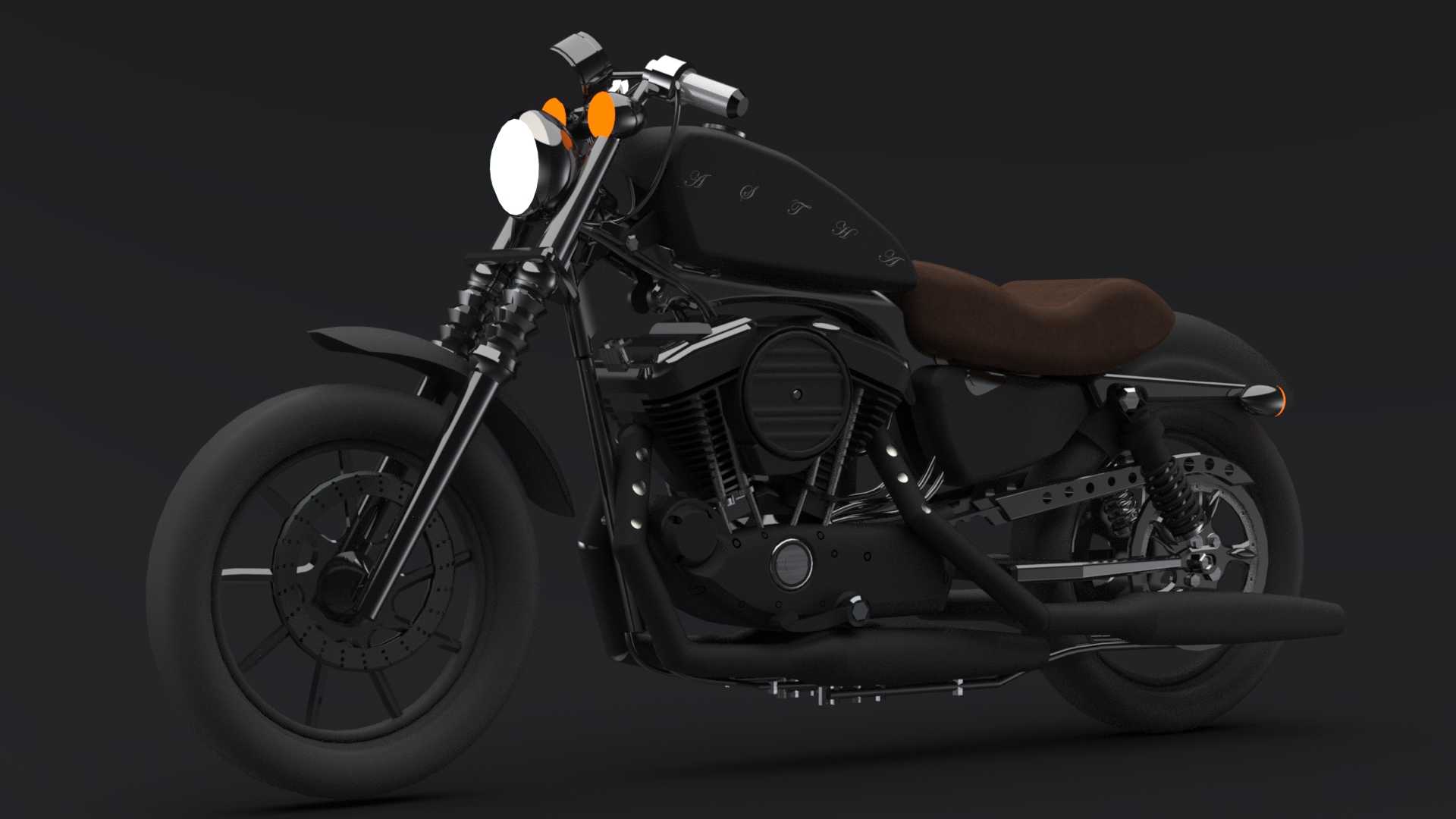

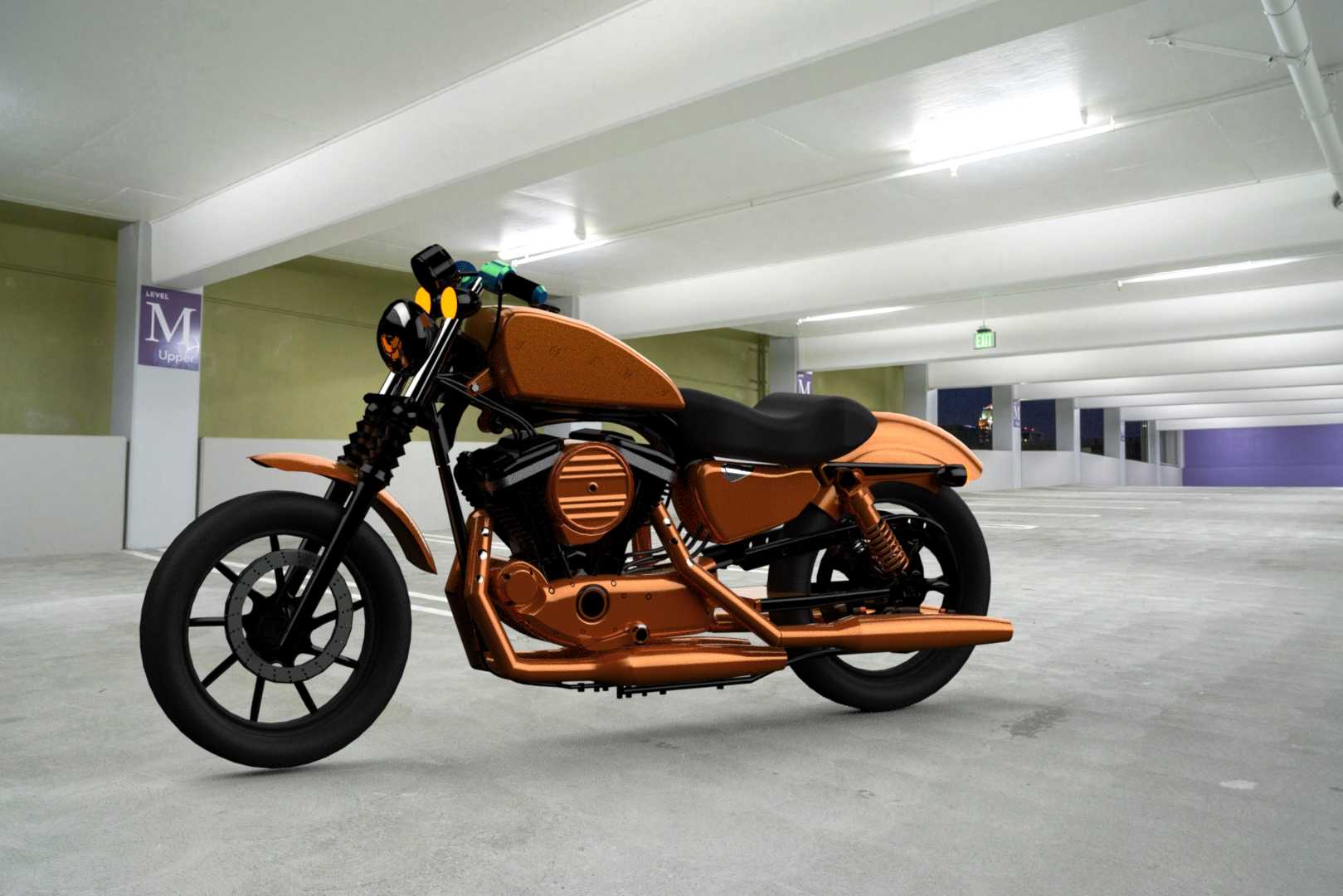

哈雷戴维森Iron883复古巡航机车结构设计

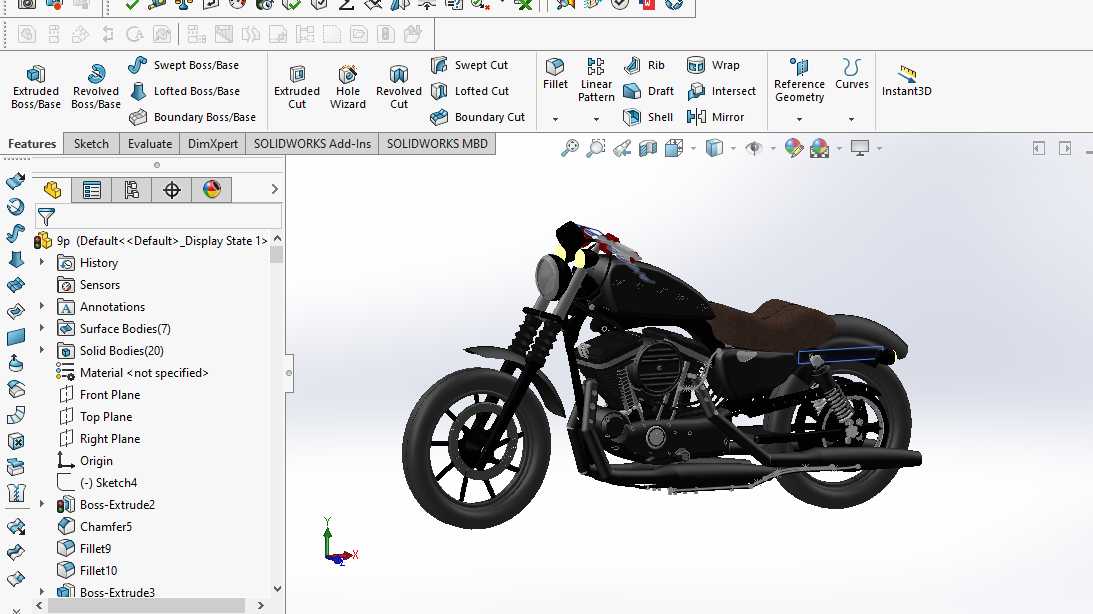

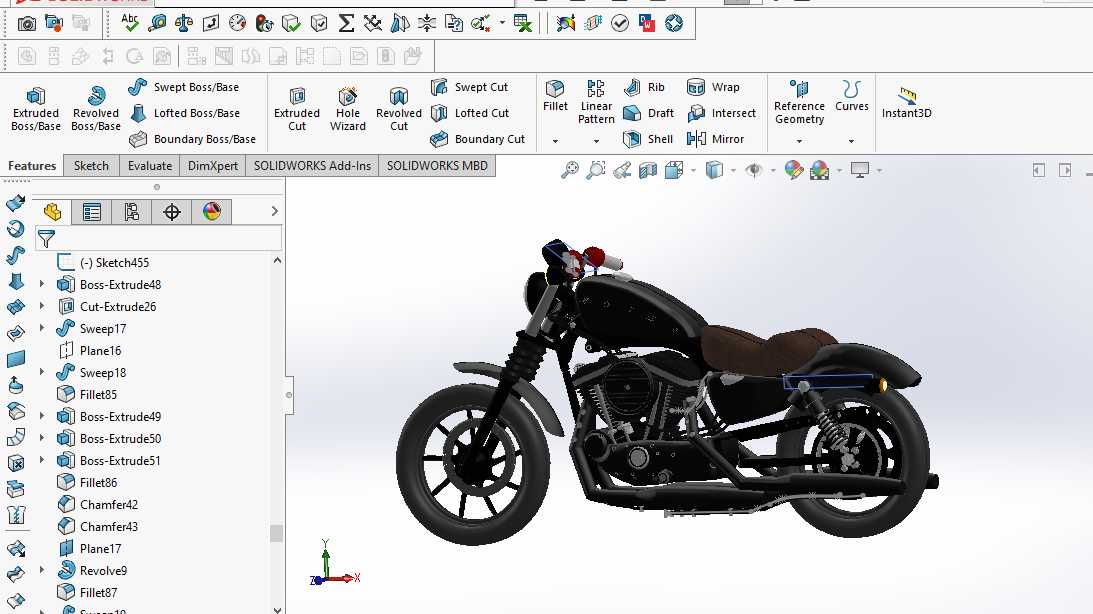

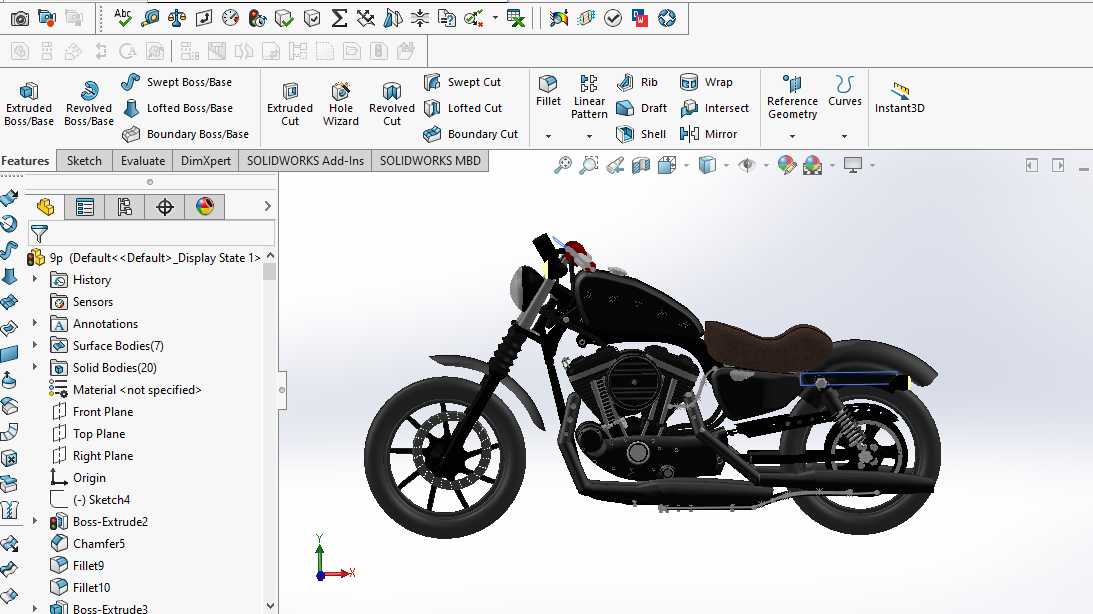

这款巡航机车的三维结构设计，首先围绕美式巡航车的低重心骑行姿态展开，整车轴距控制在1515mm左右，座高仅760mm，能够适配绝大多数身高的骑行者，在城市通勤、短途休闲骑行场景下，骑手可以保持放松的直立坐姿，长时间骑行不易产生腰背疲劳。整车干重控制在256kg区间，整备质量下的重心分布经过反复调校，前轴载荷占比约48%，后轴占比52%，低速挪车时不会出现车头过重翘尾或是车尾拖沓的问题，高速巡航状态下也能保持足够的行驶稳定性，不会因为路面细碎颠簸出现方向抖动。

动力单元采用V型双缸风冷发动机布局，缸径行程匹配883cc排量设定，发动机安装点采用三点式橡胶悬置结构，能够有效过滤双缸机工作时产生的往复振动，避免振动直接传递到车架与手把位置，降低骑行过程中的手麻问题。车架部分采用钢管摇篮式结构，主车架管材选用高强度低合金钢材，壁厚3.5mm，在保证整体扭转刚度满足大扭矩输出需求的前提下，尽可能削减冗余重量，后摇臂采用方形钢管焊接结构，与后减震器的安装点经过受力优化，过弯时能够提供足够的侧向支撑，不会出现摇臂形变导致的轮胎偏磨问题。

行走系统部分，前轮采用19英寸辐条式轮毂搭配100/90规格真空轮胎，后轮采用16英寸轮毂搭配150/80规格轮胎，轮胎接地面积经过匹配计算，干地抓地力能够满足80N·m峰值扭矩下的动力传递需求，湿地状态下也能提供足够的排水性能。前减震采用正置式液压阻尼结构，行程117mm，预载不可调，能够过滤城市路面绝大多数的井盖、减速带冲击；后减震采用双枪弹簧液压结构，行程76mm，支持多段预载调节，可以根据单骑、载人或是载物的不同负载状态调整减震软硬，兼顾骑行舒适性与承载能力。制动系统前侧采用单盘搭配双活塞卡钳，后侧采用单盘单活塞卡钳，制动管路走向沿着车架主梁内侧布置，避免行驶过程中被飞石击打损坏，制动手柄与脚踏的位置经过人机工程校核，骑手不需要挪动脚部位置就可以完成换挡、后制动操作，手把上的离合、前制动手柄角度也适配正常握姿，长时间握持不会出现手腕酸痛。

外观覆盖件部分，花生形状的燃油箱容量设置为12.5L，按照巡航状态下百公里5L左右的油耗计算，满油续航能够达到200km以上，满足中短途出行需求，油箱表面的安装卡扣位置与车架预留安装点完全匹配，装配间隙控制在1mm以内，不会出现行驶异响。单座坐垫采用高密度发泡填充，表层采用防滑耐磨的皮质面料，坐垫弧度贴合人体臀部曲线，骑行时不会出现身体向前滑动的问题。前后挡泥板的长度经过优化，既保留了复古bobber风格的短尾视觉效果，又能够在雨天行驶时阻挡车轮带起的泥水，避免泥水甩到骑手后背或是发动机表面。排气系统采用短款侧出二合一结构，排气管道的走向避开了骑手腿部位置，长时间行驶时排气高温不会烫到骑行裤，消音腔内部的结构设计兼顾了低转扭矩输出与排气声浪质感，不会出现排气回压不足导致的低转无力问题。

整车电气系统的走线全部隐藏在车架管材内部，手把上的控制开关、大灯、转向灯、尾灯的接线都沿着车把内部、车架主梁内侧布置，外部看不到明线，既提升了整车外观的整洁度，也能避免线路长期暴露在外出现老化、破损问题。前大灯采用圆形复古设计，灯碗的反光角度经过调校，近光照射距离30米，远光照射距离超过80米，满足夜间骑行的照明需求，前后转向灯采用小型橙色灯罩设计，提示辨识度足够，不会因为体积过大破坏整车的简洁风格。整车所有外露的紧固件都采用黑色镀锌处理，与整车暗黑风格的外观保持统一，同时具备足够的防锈能力，长期户外停放也不容易出现锈迹。
