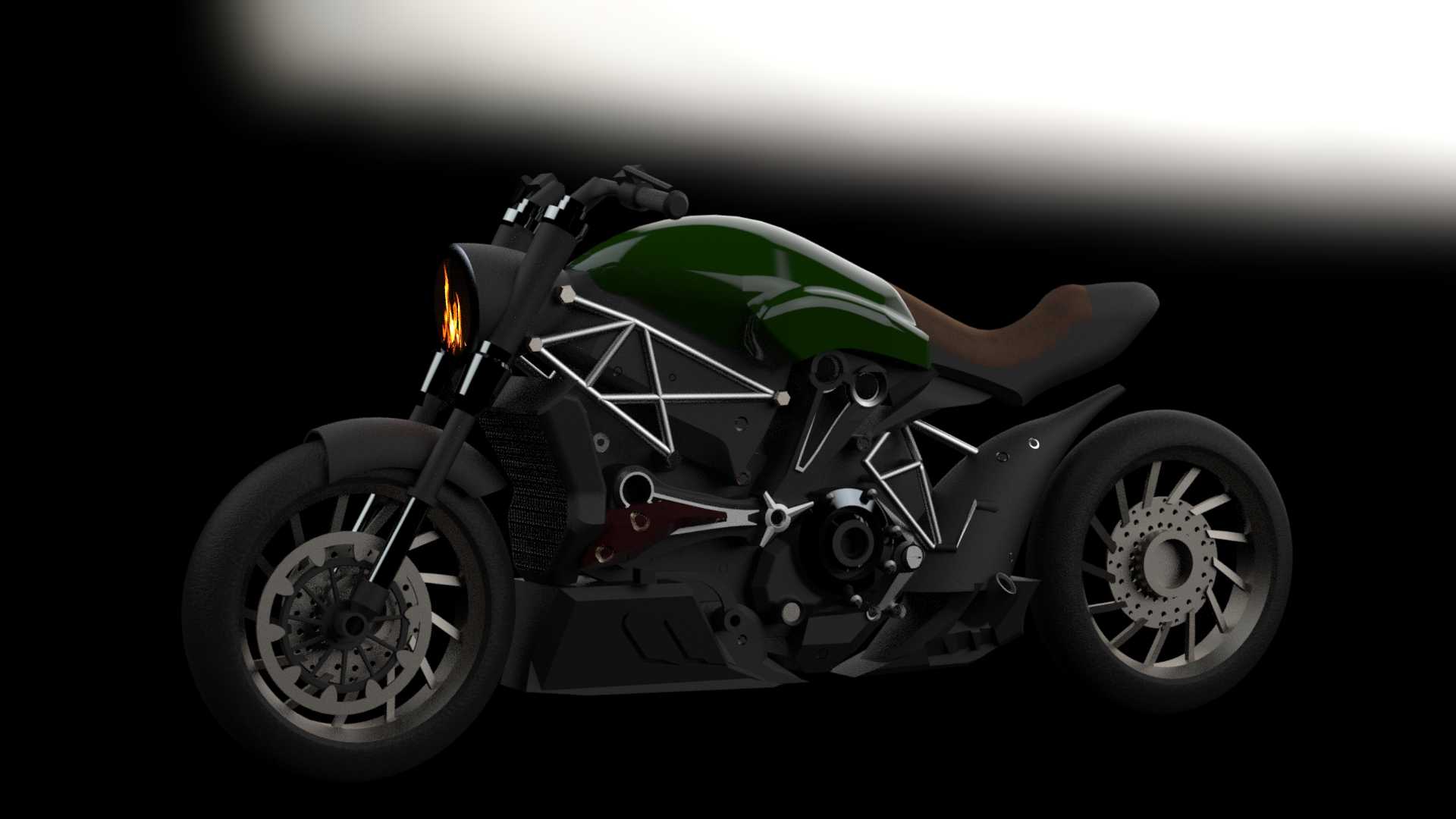

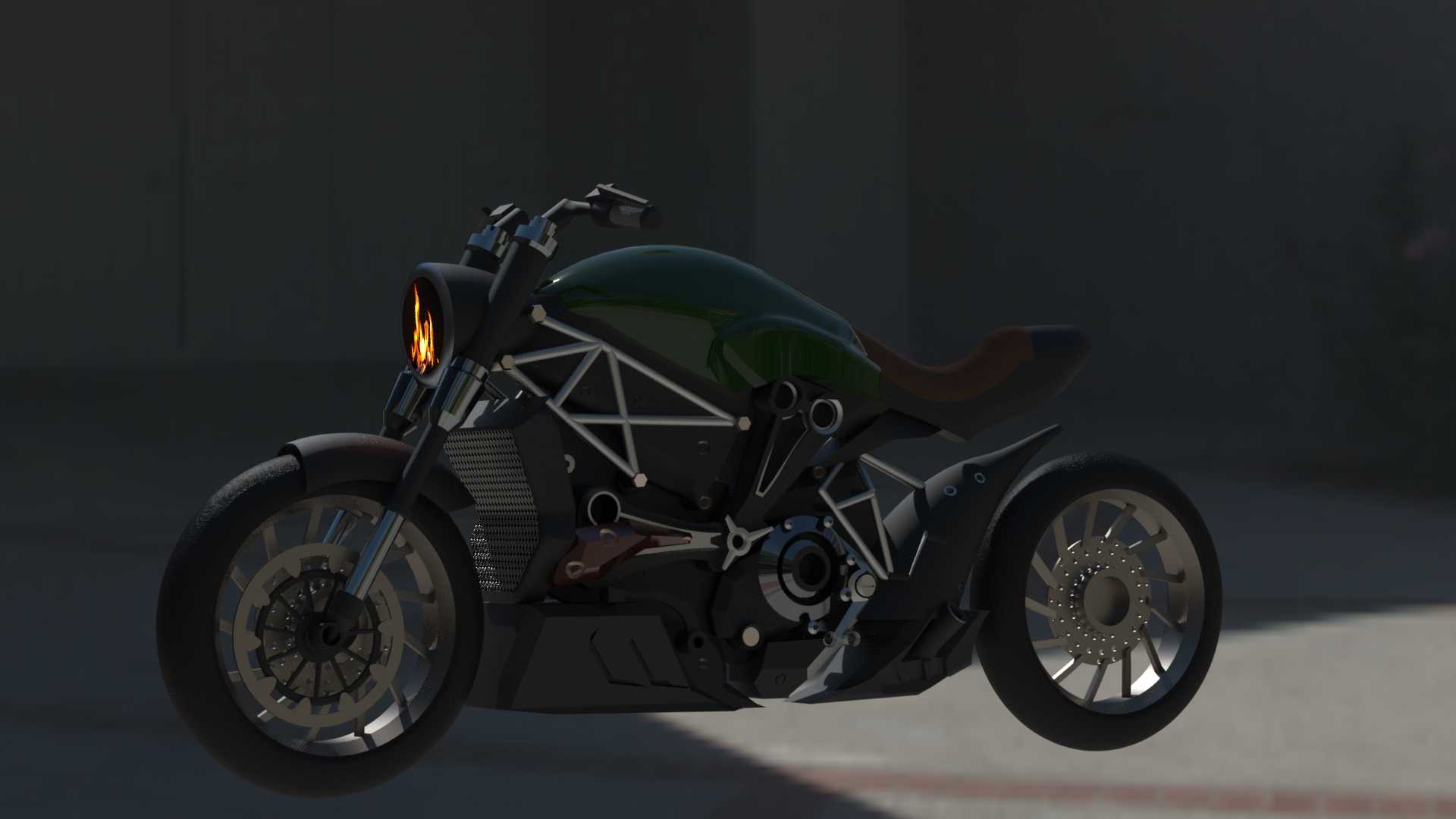

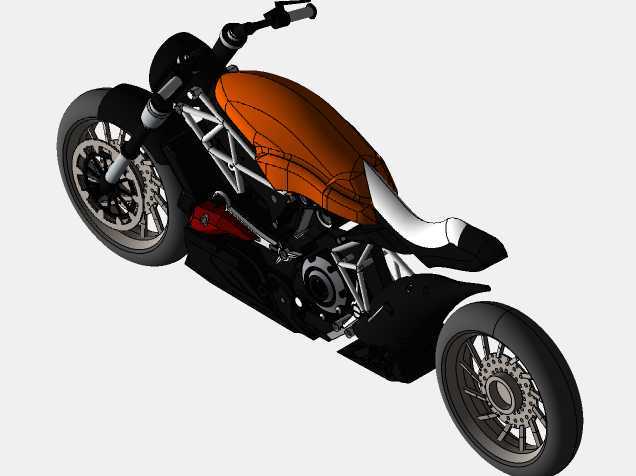

阿萨克斯特雷复古巡航机车三维结构设计

这款两轮动力机车的三维结构设计，核心围绕复古巡航的使用场景展开，适配城市休闲骑行、机车文化展示、改装方案验证等多类实际用途，整体结构在建模阶段就充分考虑了实车装配的边界约束，避免后期结构干涉问题。从设计思路来看，整车采用外露钢管编织车架作为核心承载结构，这种结构形式既能够在视觉上强化机械质感，也能在保证车架刚性的前提下合理控制整备质量，车架管材的管径、弯折角度都经过反复校核，确保发动机、油箱、座椅等部件的安装点位完全匹配，不会出现安装错位的问题。车头部分采用圆形复古头灯设计，头灯安装支架与上联板直接连接，转向角度预留了足够的活动空间，左右满打方向时不会与油箱、线束发生剐蹭，前减震采用正置式液压减震结构，减震行程参数匹配巡航车的舒适取向，前轮采用多辐条铸造轮毂，搭配大直径钻孔刹车盘，制动卡钳的安装座直接集成在前减震套筒上，装配时不需要额外制作转接支架，降低了生产环节的加工成本。油箱部分采用流线型低趴造型，曲面过渡顺滑，油箱容积的设定兼顾了续航需求与整车视觉比例，油箱底部的凹陷结构刚好避让发动机顶部的凸起部件，安装时可以直接落位到车架的油箱安装点，不需要额外调整位置。座椅采用分体式皮质坐垫设计，前后座的高度差符合巡航骑行的坐姿要求，骑手座位的凹陷角度能够在长途骑行时提供足够的腰部支撑，后座的尺寸也能满足临时载人的使用需求，座椅下方的空间预留了电瓶、电控模块的安装位置，线束走向的通道也在建模时做了预留，避免后期布线时出现线束挤压、磨损的问题。动力部分采用V型双缸发动机布局，发动机的安装吊耳直接与车架钢管焊接点位匹配，发动机周边的散热管路、排气走线都做了合理规划，排气前段从发动机缸头引出后沿车身下侧延伸，避开了骑手腿部的接触区域，防止骑行时出现烫伤问题，同时排气的固定吊耳位置也经过校核，高速行驶时不会产生共振异响。后轮采用单摇臂？不对，看模型是双侧后摇臂搭配多辐条轮毂，后减震采用双侧外置弹簧减震结构，减震的预紧调节螺母位置预留了操作空间，后期维护调整时不需要拆解周边覆盖件，后刹车盘与后轮轮毂集成安装，卡钳固定在后摇臂的安装座上，制动时的受力传递路径直接，不会产生多余的形变。整车的覆盖件极少，大部分机械结构直接外露，这种设计一方面降低了覆盖件的开模成本，另一方面也方便日常的维护检修，各个部件的紧固螺栓都预留了工具操作空间，常规保养时不需要拆解大量周边部件。从安装边界来看，整车的轴距、座高、车把宽度都符合常规巡航机车的尺寸规范，车把的高度设定让骑手保持直立放松的骑行姿态，脚踏位置前置，腿部可以自然舒展，长时间骑行不容易产生疲劳感。建模过程中所有的配合面都做了公差预留，焊接件的焊缝位置也做了示意，装配关系完全按照实车生产的工艺要求设定，不管是用于结构验证、改装方案推演，还是用于机车相关的教学演示、文创内容制作，都能提供准确的结构参考。外露的钢管车架除了承载功能外，也成为整车外观设计的核心视觉元素，钢管的交叉排布既保证了结构强度，也形成了独特的机械美学特征，油箱的墨绿色涂装与黑色车架、金属色发动机形成鲜明的视觉对比，复古质感突出，同时所有外观件的曲面都做了连续性检查，后期做渲染或者开模生产时都不会出现曲面褶皱、光影不顺的问题。车轮的轮胎建模还原了真实巡航胎的胎纹结构，轮胎与轮拱之间的间隙预留了足够的减震压缩行程，经过颠簸路面时轮胎不会与车架、挡泥板发生碰撞，前后挡泥板的长度刚好能够阻挡行驶时带起的泥水，同时不会破坏整车的简洁视觉效果。
