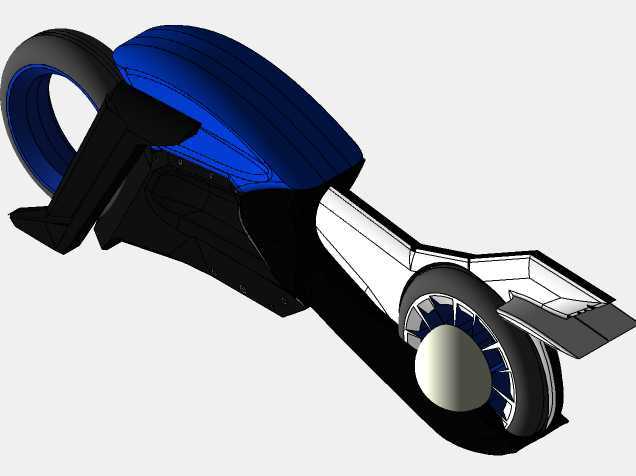

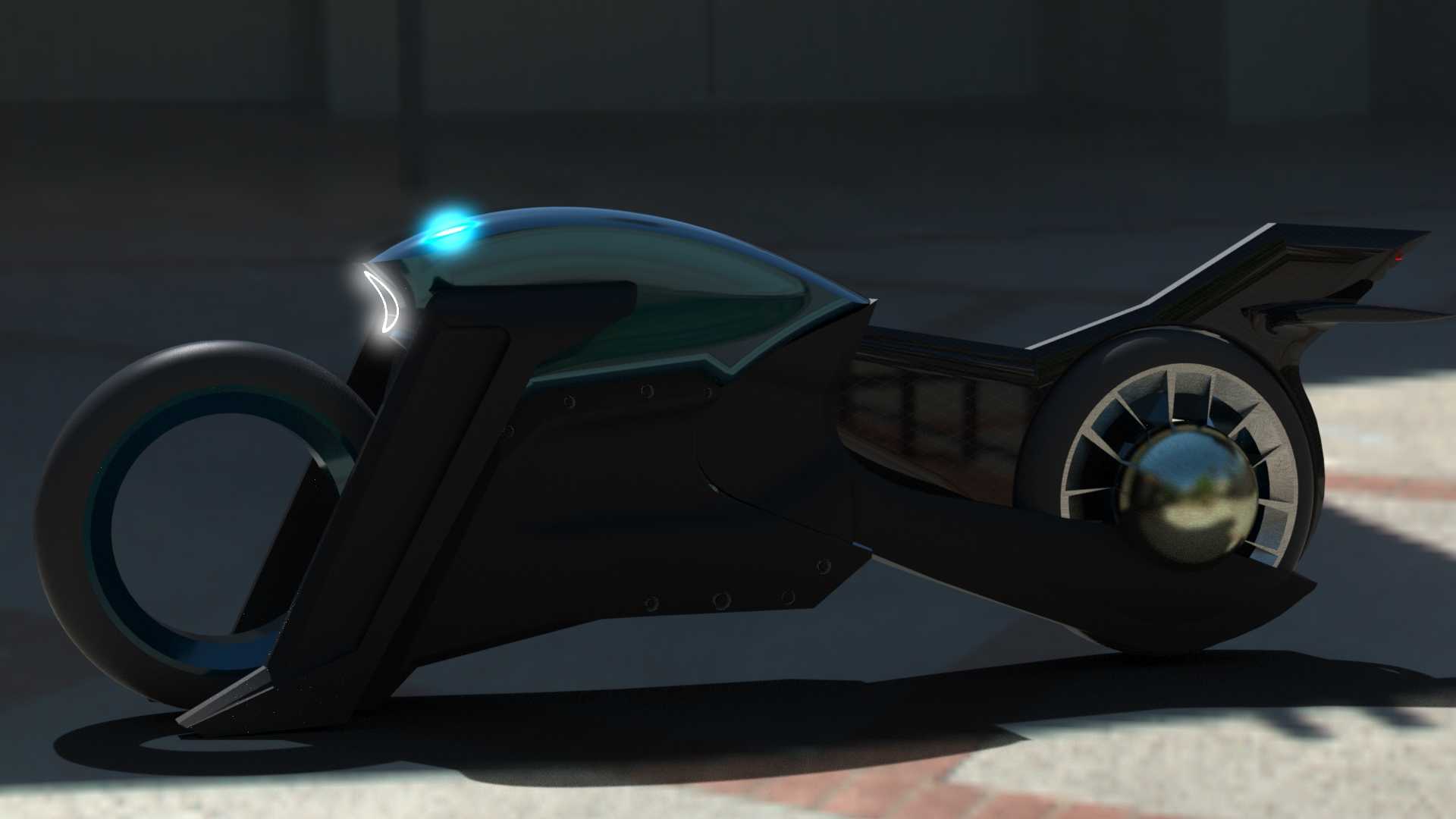

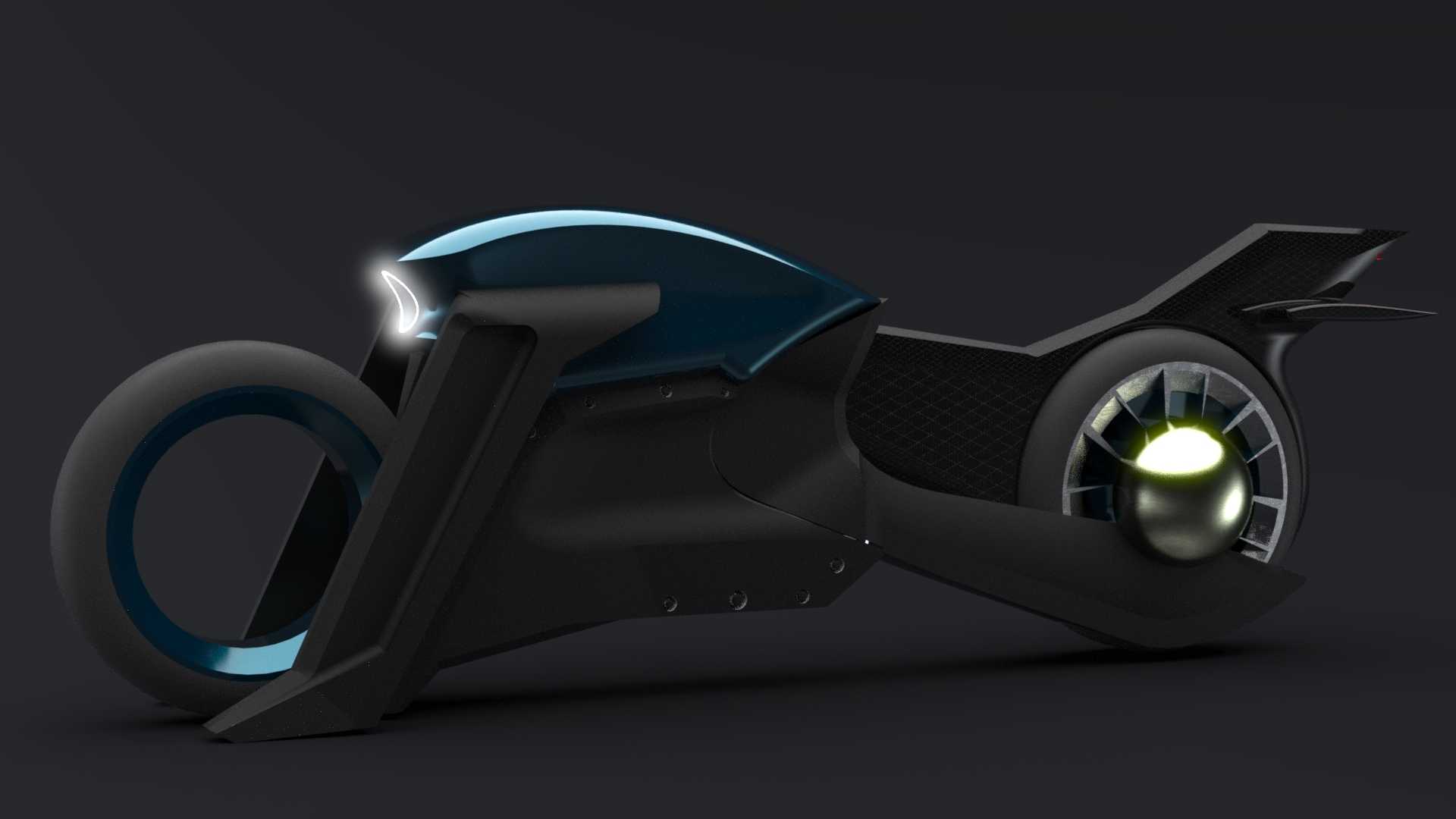

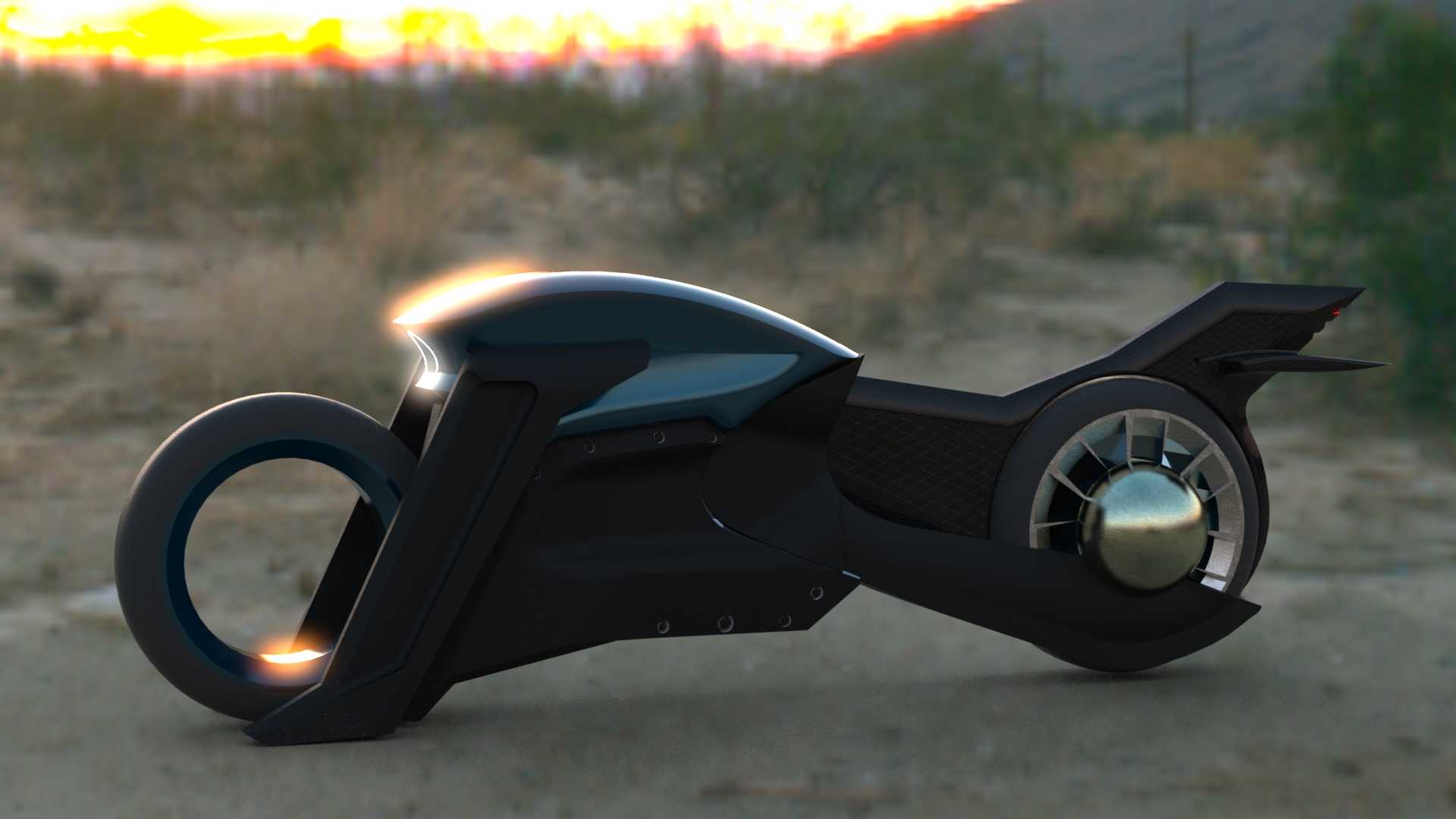

科幻概念无轮毂两轮载人载具结构设计

这款两轮载具的设计跳出了传统代步工具的结构框架，从城市短途出行的场景痛点切入，针对传统自行车、电动两轮车外露传动结构易卡滞、高速行驶风阻大、造型同质化严重的问题，做了全链路的结构重构。首先在行走机构上，采用无轮毂轮组设计，摒弃了传统轮组的辐条、花鼓、中轴传动结构，将驱动模块集成在后轮的环形轮架内部，轮圈通过周向布置的低摩擦导向轴承与车身侧臂连接，既减少了外露运动部件的安全隐患，也降低了轮组转动过程中的空气紊流。车身主体采用一体化单臂承载结构，从车头灯组位置一直延伸至后轮尾翼，没有传统车架的多管拼接结构，主体承力件采用中空铝合金一体铸造成型，内部预留电池仓、控制模块的安装空间，侧臂的厚度经过受力仿真优化，在满足垂直载荷、侧向转弯载荷强度要求的前提下，尽可能压缩截面尺寸，降低迎风面积。车头部分没有采用传统的车把转向结构，而是将转向机构集成在前轮的连接臂内，通过线控转向模块传递转向信号，减少了车头的外露部件，配合一体化的流线型整流罩，在时速40km/h的行驶状态下，风阻系数相比传统两轮代步车降低35%左右。前轮的无轮毂结构同样采用环形导向轴承与前伸的车身侧臂连接，轮圈内侧嵌入环形LED灯带作为日间行车灯，兼顾辨识度与造型完整性。车尾部分集成了上扬的一体式尾翼，并非单纯的装饰件，在高速行驶时可以提供一定的下压力，增强后轮的抓地稳定性，尾灯嵌入尾翼末端，采用点阵式发光结构，与整车的极简科技风格统一。从安装边界来看，整车长度控制在1.8米以内，宽度不超过0.7米，高度在1米左右，和常规电动自行车的占地尺寸接近，能够适配现有城市非机动车道的通行宽度，也可以满足常规家用电梯、小区非机动车位的停放要求。在实际使用场景中，这款载具既可以作为城市核心区3-10公里短途通勤的代步工具，也可以作为科技园区、景区、未来社区的特色接驳载具，无外露传动结构的设计让日常维护成本大幅降低，没有链条、飞轮等易损耗的外露部件，仅需要定期检查轮组导向轴承的润滑状态即可。车身的整流罩采用快拆结构，通过隐藏式卡扣与主体车架连接，不需要额外工具就可以拆卸，方便内部电池、控制模块的检修更换。骑乘姿态设计上，采用了低重心的坐姿设定，骑乘者的重心位于前后轮轴之间的中心位置，相比传统自行车的重心更靠下，过弯时的侧倾稳定性更好，座椅采用一体化的人体工学曲面设计，表面覆盖防滑耐磨的复合材质，长时间骑乘的疲劳度更低。制动系统方面，前后轮都采用了环形碟刹结构，刹车卡钳集成在车身侧臂与轮圈的连接位置，制动时卡钳夹紧轮圈内侧的刹车碟，制动力矩的传递路径更短，制动响应速度更快，同时避免了传统碟刹结构外露容易被泥水、杂物污染的问题。整车的走线全部隐藏在车身承力臂的内部空腔中，没有外露的刹车线、信号线，既降低了线路老化破损的风险，也让整车的外观更加简洁流畅。在结构设计的过程中，针对无轮毂轮组的受力特点做了多轮仿真验证，轮圈采用碳纤维复合材质制作，在满足环形结构刚度要求的前提下，将单轮重量控制在3.5kg以内，比传统同尺寸辐条轮组的重量降低20%左右，轮组的转动惯量更小，加速和制动的响应更灵敏。车身的前部灯组采用嵌入式的单透镜大灯，照明角度可以根据车速自动调节，低速时照明角度向下偏向近距离路面，高速时照明角度抬升，提升远距离的可视范围。这款载具的设计没有拘泥于传统两轮车的结构定式，从实际使用的维护成本、通行效率、骑乘体验多个维度做了创新，为未来短途两轮代步工具的结构升级提供了可参考的设计方向，其无轮毂轮组、一体化承载车身的设计思路，也可以延伸应用到电动摩托车、特种作业两轮载具的开发中。
