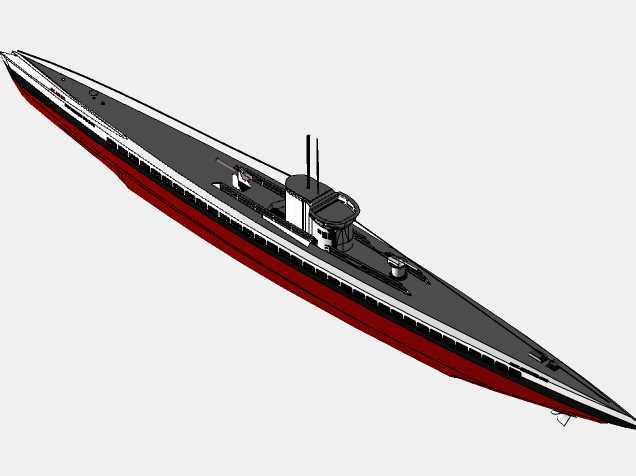

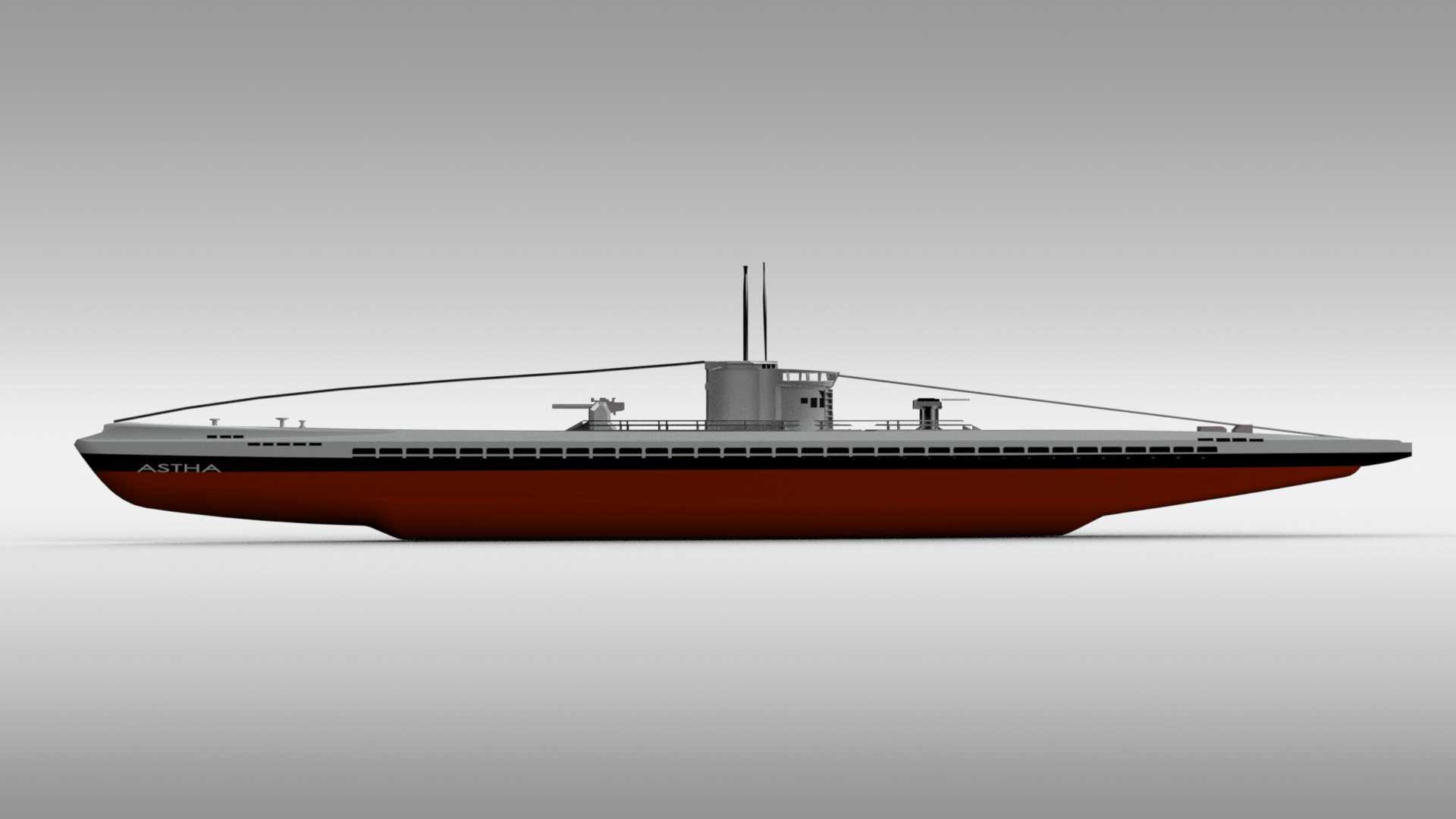

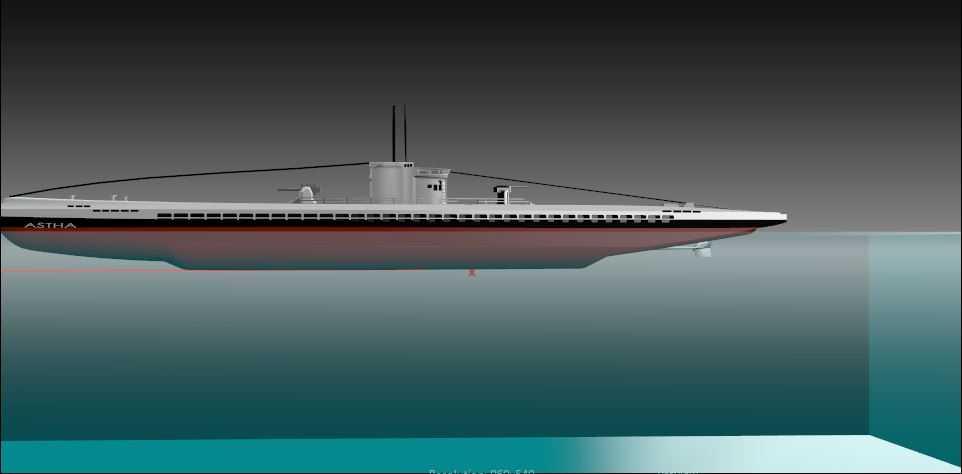

阿斯塔级常规动力潜舰三维结构模型

这款潜舰三维结构模型还原了常规柴电动力潜舰的典型布局，整体采用拉长水滴型的艇体构型，这种线型设计是经过多轮水动力迭代优化的结果，在水下航行时能有效降低摩擦阻力与流噪，兼顾水面航渡时的耐波性表现。从结构分层来看，模型完整呈现了耐压壳体与非耐压壳体的双层结构边界，耐压壳采用圆柱段加首尾椭球形封头的经典形式，内部预留了鱼雷舱、指挥舱、动力舱、辅机舱、尾舱的分段安装空间，各舱段之间的舱壁隔断位置严格按照实艇的水密分舱要求设置，能满足水下不同深度的抗压强度设计要求。

在实际应用场景中，这类常规潜舰主要承担近海区域的反潜巡逻、航道封锁、对舰突击任务，也可配合水面舰艇编队开展水下警戒作业。模型还原的艇艏区域布置了鱼雷发射管的安装基座与备用雷存放架的结构占位，指挥台围壳整合了潜望镜、通气管、通信天线的升降机构安装空间，围壳与艇体的连接位置做了圆弧过渡处理，能减少水下高速航行时的马蹄涡产生，降低流体噪声对艇载声呐设备的干扰。艇体中部的上层建筑预留了系缆桩、导缆孔、甲板出入口的安装位置，水面靠泊时可通过这些设施完成系固作业，非耐压壳的舷侧区域设置了主压载水舱的注水排水口结构，配合首尾的纵倾平衡水舱，可实现潜浮过程中的姿态快速调整。

动力系统部分，模型还原了柴电推进的轴系布置路径，从动力舱的柴油机、电机安装基座，穿过尾舱的密封填料函，连接到尾部的螺旋桨，轴系的支撑轴承位置都做了对应结构呈现，尾舵采用十字形舵面布局，兼顾水下机动时的航向稳定性与转向灵敏度，水平舵与垂直舵的转动轴安装位预留了传动机构的装配空间，可直接用于舵系传动结构的干涉校验。艇体表面的流水孔、排水口的排布位置都按照实艇的水动力要求设置，避免水下航行时产生额外的流激振动。

从设计思路来看，这款模型在建模时优先保证了整体结构的装配合理性，所有部件的安装边界都预留了合理的装配间隙，耐压壳体的肋骨加强筋结构按照等间距布置，能直观展示潜舰的抗压结构设计逻辑，非耐压的外板与内部肋骨的连接方式采用焊接结构的简化呈现，既保证了结构展示的准确性，也控制了整体模型的面数，方便后续开展水动力仿真、结构强度校核等二次开发工作。外形尺寸方面，模型按照实艇比例缩放，艇体的长宽比控制在常规潜舰的合理区间，艇体最大直径位置在中部圆柱段，首尾的线型收缩率符合水下航行器的减阻设计要求，指挥台围壳的高度与长度比例也匹配实艇的航行视野与设备安装需求，不会因为围壳过大增加水下航行阻力，也不会因为空间不足无法容纳升降设备。

在细节结构上，模型还原了艇艏的水平舵安装结构，这种艏水平舵布置方式可在潜望镜深度航行时减少对围壳区域流场的干扰，提升潜望镜观测的稳定性，艇体表面的阳极保护块安装位也做了对应呈现，符合船舶防腐设计的实际要求。整个模型的结构拆分逻辑完全按照实艇的建造分段来设置，可直接用于舰船结构教学、潜舰总体方案论证阶段的布局展示，也能作为水下航行器线型优化的参考母型，帮助结构设计人员快速理解常规潜舰的总体布置逻辑，减少初期方案设计时的布局错误。
