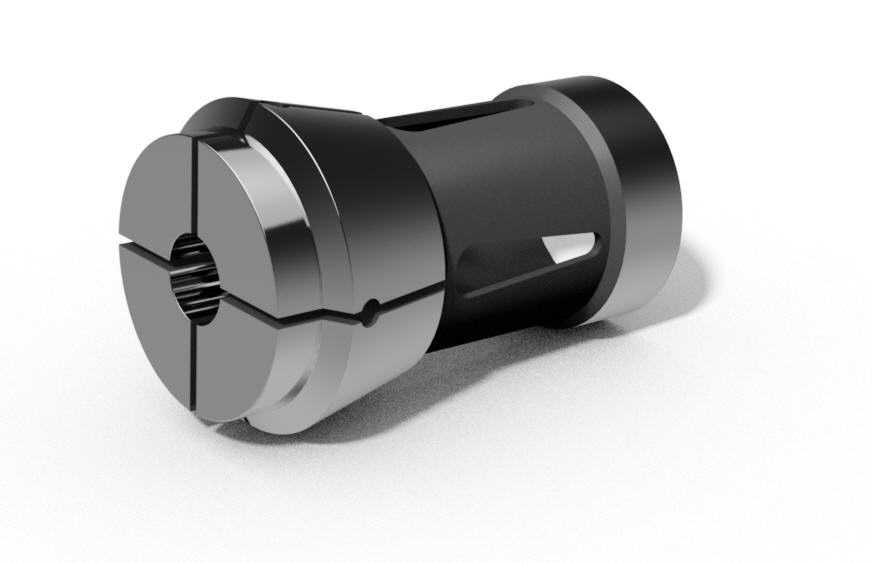

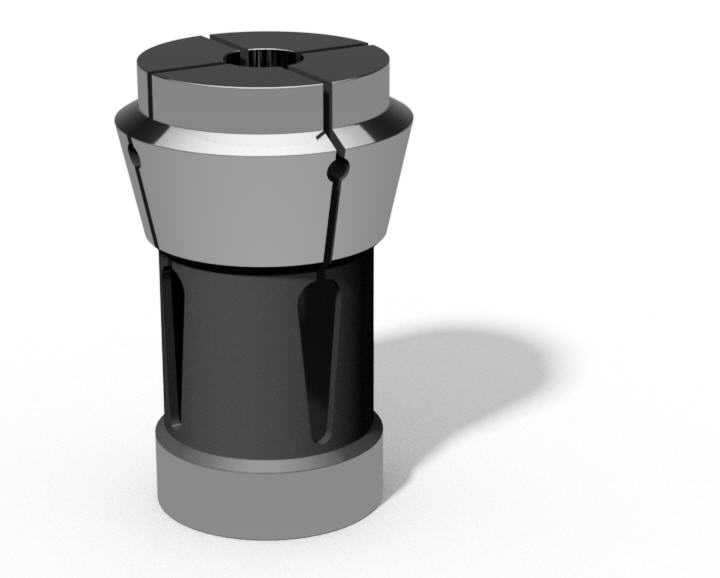

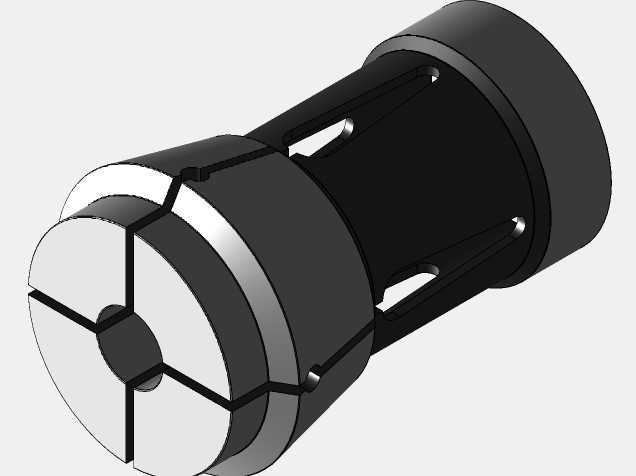

高精度弹簧夹头机床夹持工装结构

在数控车床、铣床、磨床以及各类专用加工设备的主轴端，这类弹性夹头是承担工件或刀具精准夹持的核心功能部件，日常生产中无论是小直径棒料的批量车削加工，还是小径铣刀、钻头的高速切削装夹，都需要依靠这类夹头的均匀收缩特性来保证装夹同轴度，避免加工过程中出现工件偏摆、刀具跳动超差的问题。不同于三爪卡盘的多点独立夹紧结构，这类弹簧夹头依靠本体上均匀分布的轴向开槽结构，在锁紧套的轴向推力作用下，夹头的夹持端会产生均匀的径向弹性变形，从而将穿入内孔的工件或刀具柄部牢牢抱紧，整个夹紧过程中受力沿圆周方向均匀分布，只要夹持柄部的尺寸公差在适配范围内，装夹后的径向跳动通常可以控制在0.01mm以内，完全满足精密加工的装夹精度要求。从结构设计逻辑来看，夹头的本体采用整体式合金结构钢加工成型，夹持端的开槽数量根据夹持直径范围做了匹配设计，小规格夹头通常开设3条均匀分布的直槽，大规格夹头会增加开槽数量来保证弹性变形的均匀性，开槽的末端设计有圆形应力释放孔，避免夹头在反复胀缩的过程中出现应力集中导致的开裂问题，夹头的外锥面与锁紧套的内锥面做了配磨处理，锥面配合的贴合度直接影响夹紧力的传递效率，实际加工中如果锥面存在磕碰、拉毛损伤，很容易出现夹紧力不足、装夹偏心的问题。夹头的后端定位端面与主轴的定位端面紧密贴合，保证装夹后的轴向定位精度，夹持内孔根据适配的柄部类型设计有不同的公差等级，针对刀具夹持的内孔会做更高精度的研磨处理，针对棒料工件夹持的内孔会适当放宽公差范围来适配热轧、冷拉棒料的尺寸波动。在实际设备适配中，这类夹头的安装边界需要与主轴的内锥孔尺寸、锁紧套的行程参数做严格匹配，夹头的总长需要保证在锁紧套推动到最大行程时，夹头的弹性变形量刚好达到设计的夹持范围，既不能因为行程不足导致夹紧力不够，也不能因为行程过大导致夹头产生塑性变形失去弹性。日常加工场景中，这类夹头的适用范围覆盖了从仪表车床的小零件批量加工，到加工中心的高速刀具装夹，再到各类自动化送料设备的棒料夹持工位，相比卡盘装夹方式，弹簧夹头的装夹动作更快，夹紧力的一致性更好，在高速旋转工况下的动平衡表现更优，尤其适合转速超过8000转的高速切削场景。设计这类夹头的三维结构时，需要重点关注弹性槽的宽度、深度以及应力释放孔的位置参数，槽宽过大会导致夹头的刚性不足，切削过程中容易产生振动，槽宽过小则会限制夹头的弹性变形范围，导致可夹持的柄部尺寸范围变窄；夹头的壁厚设计需要兼顾弹性和刚性，壁厚过大需要更大的锁紧推力才能产生足够的夹紧变形，壁厚过小则会导致夹头的刚性不足，重载切削时容易出现夹持打滑的问题。夹头的头部设计有定位台阶，安装时可以快速与锁紧套做轴向定位，避免装夹时出现夹头偏斜的问题，外圆表面的精度直接影响与主轴内孔的配合间隙，加工时需要保证外圆与夹持内孔的同轴度公差，否则即使夹头本身的精度达标，安装后也会出现跳动超差的问题。在自动化生产线的上下料工位，这类夹头还可以配合气动、液压的锁紧机构实现自动夹紧松开，配合送料机构完成棒料的自动送进，整个动作循环不需要人工干预，能够大幅提升批量零件加工的生产效率，相比手动卡盘的装夹方式，单次装夹的时间可以缩短70%以上，同时夹紧力可以通过驱动机构的压力做精准调节，避免因为人工夹紧力不一致导致的工件变形或者装夹松动问题。针对不同的加工工况，夹头的内孔还可以设计成不同的型面，比如夹持圆形棒料用圆孔、夹持六角棒料用六角孔、夹持异形截面工件用仿形孔，所有型面的加工都需要保证与夹头外锥面的同轴度，保证夹紧后工件的回转中心与主轴回转中心完全重合。
