移动设备用四路电池连接器结构设计

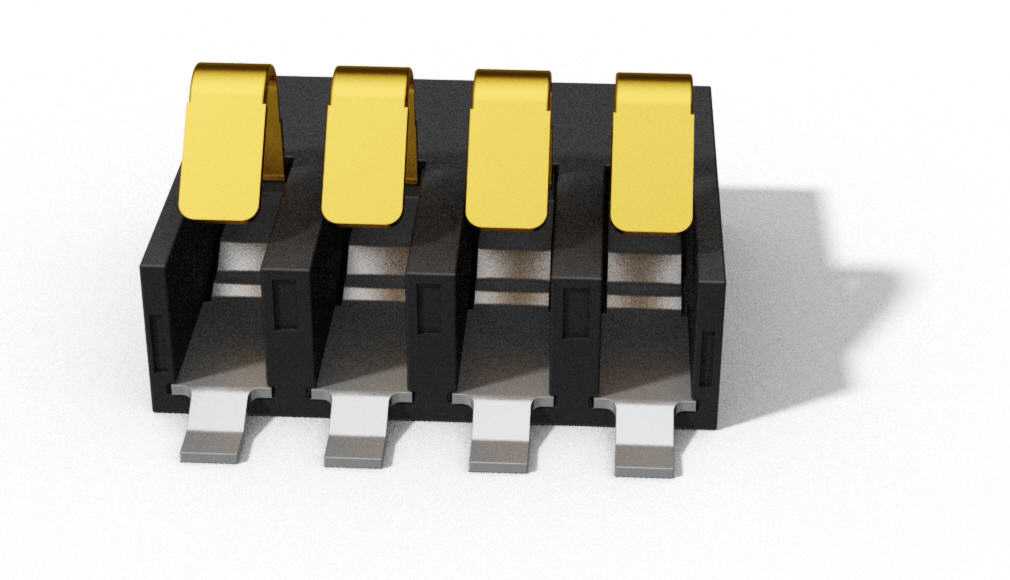

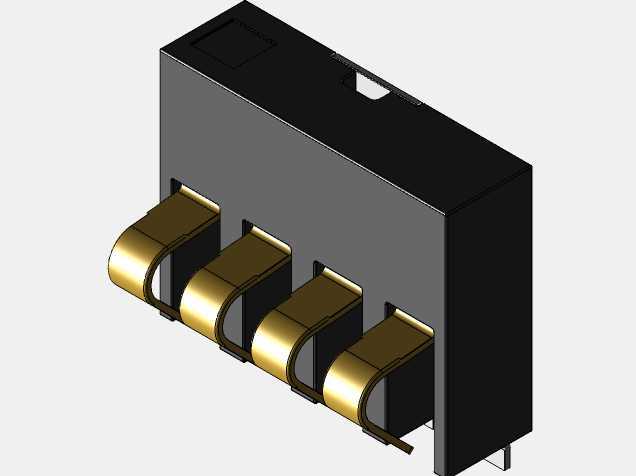

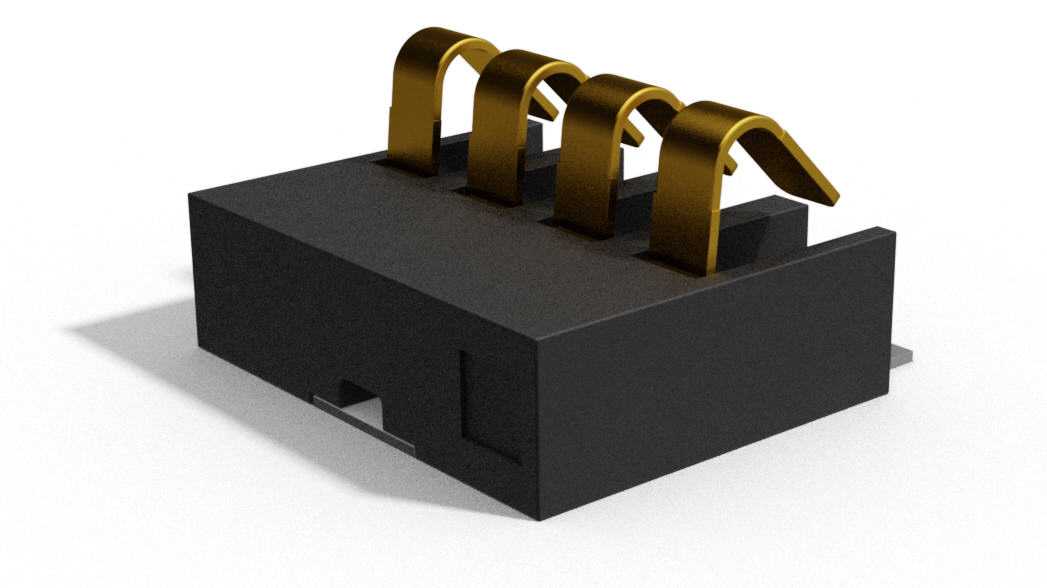

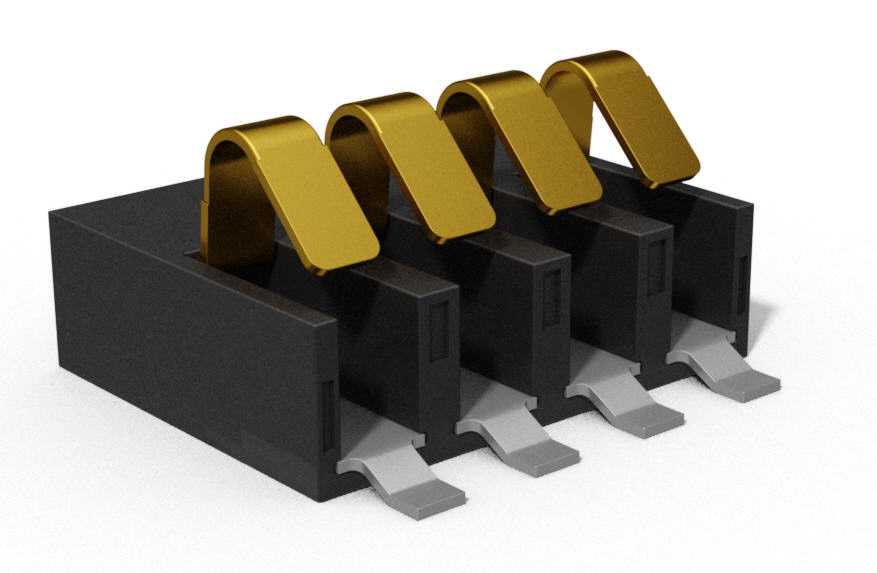

在消费类移动电子设备的结构设计中，电池连接器是保障供电链路稳定的核心接触部件，本次呈现的四路电池连接器，对应AVX9155系列的标准接触方案，主要适配内置可充电锂电池的便携设备，比如手持POS终端、工业扫码枪、便携检测仪器、老式功能手机以及部分可拆卸电池的智能穿戴设备，这类设备的共同特点是需要频繁拆装电池或者存在设备跌落、振动的使用场景，对连接器的接触可靠性、插拔寿命都有明确的工程要求。从结构组成来看，该连接器分为绝缘基座和接触弹片两个核心部分，绝缘基座采用耐高温的工程塑料注塑成型，基座上设计有四个独立的弹片安装腔，每个腔体之间设置有隔离筋，既可以避免相邻弹片在受压形变时发生接触短路，也能为弹片的形变提供导向限位，防止弹片出现侧向偏移导致接触失效。基座底部设计有四个表贴式焊接引脚，引脚采用平直的焊片结构，适配SMT回流焊工艺，焊接时引脚与PCB焊盘完全贴合，不需要额外的通孔固定，能够有效节省PCB板面的占用空间，适合高密度排布的便携设备主板设计。接触弹片采用高弹性的铜合金材料冲压成型，表面镀金处理，接触端设计为弧形翘起结构，当电池装入设备仓时，电池的供电极片会压在弹片的弧形接触面上，弹片顺着预设的形变方向向下弯曲，依靠自身弹性产生稳定的正向接触压力，保证接触电阻维持在毫欧级水平，避免大电流供电时出现接触点发热的问题。弹片的尾部与基座底部的焊接引脚为一体结构，不存在额外的拼接接触点，能够降低整个连接链路的电阻，同时提升弹片的固定强度，在多次插拔电池后不会出现弹片松动移位的问题。从安装边界来看，该连接器的整体外形为长方体结构，长度方向对应四路接触位的排布间距，每个接触位的中心距符合行业通用的电池极片间距标准，宽度方向的尺寸控制在极小范围内，不会占用电池仓过多的横向空间，高度方向在弹片未受压的自由状态下，总高度满足薄型设备的内部堆叠要求，当弹片被压至额定工作行程时，高度会压缩至设计最小值，不会出现过压导致弹片产生塑性变形的问题。在实际选型应用中，这类四路连接器通常对应电池的正负极、温度检测引脚、电池识别引脚四个连接回路，除了承担主供电回路的大电流传输外，还能通过额外的两路信号引脚实现电池温度监控、电池类型识别的功能，避免设备使用非适配电池导致的过充、过放安全问题。设计过程中需要重点校核弹片的行程与压力曲线，确保在电池仓的尺寸公差范围内，弹片的接触压力始终处于合理区间，压力过小容易在设备振动时出现接触瞬断，压力过大则会增加电池装入时的阻力，同时加速弹片的疲劳损耗，降低整体使用寿命。绝缘基座的材料选型需要兼顾耐高温性和绝缘性能，要能够承受SMT焊接时的高温烘烤，不会出现基座变形、绝缘性能下降的问题，同时基座的边缘设计有定位柱，在SMT贴装时可以插入PCB对应的定位孔中，提升贴装精度，避免回流焊过程中连接器出现移位。在结构细节上，弹片的接触弧形面做了圆滑处理，不会在电池拆装过程中刮伤电池极片的镀层，基座的每个弹片腔体底部设计有逃气孔，在注塑成型时能够避免腔体内部出现缩孔、缺料的成型缺陷，同时在弹片形变时可以排出腔体内的空气，避免产生气阻影响弹片的正常形变。这类连接器的接触寿命通常可以达到数千次插拔，完全满足便携设备全生命周期内的电池拆装需求，在跌落测试场景中，弹片的限位结构能够防止弹片从基座中脱出，即使设备从1.2米高度跌落至硬质地面，连接器的接触性能也不会出现永久性失效。对于结构设计工程师而言，在选用该连接器进行电池仓设计时，需要在电池对应的极片位置预留足够的接触平面，同时在电池仓的侧壁设计对应的导向结构，保证电池装入时极片能够准确对准连接器的接触弹片，避免出现偏位导致的压弯弹片问题。另外需要注意，连接器的焊接引脚焊盘设计需要符合SMT工艺要求，焊盘宽度与引脚宽度匹配，避免出现焊锡过多导致引脚连锡短路的问题，在PCB布局时，连接器周边不要布置过高的元器件，防止干涉电池的装入路径。
