压电驱动微型高压鼓风喷灯结构设计

在实验室微量流体分配、小型化工管路液体置换、便携检测设备气路供给这类对气源组件尺寸有严苛限制的场景中，常规离心风机、活塞气泵往往因为体积过大、驱动电压匹配性差、运行振动幅值超标无法适配，这类场景需要的是尺寸紧凑、输出压力稳定、驱动功耗极低的微型气源组件，本次涉及的微型鼓风喷灯结构，正是针对这类窄空间安装的高压供气需求开发。

从实际使用的工况边界来看，这类微型鼓风组件常被集成在手持检测仪器、桌面微量分注设备、小型气相分析装置内部，安装空间通常被限制在30mm见方的腔体内部，周边还需要布置气路接头、控制电路板、流体管路等配套部件，因此结构设计阶段就将整体安装边界控制在20mm×20mm的方形轮廓内，整体厚度控制在10mm以内，不需要额外设计减震安装座，直接通过侧边的定位凸台即可卡入设备预设的安装槽内，气路输出端采用标准微型快插接口，可直接对接内径2mm的聚四氟乙烯流体管路，不需要额外加工转接接头，大幅降低集成阶段的装配工作量。

功能特性层面，该结构采用压电陶瓷作为驱动核心，摒弃了传统微型电机带叶轮的驱动方案，不存在碳刷磨损、转子动平衡偏差带来的寿命与振动问题，驱动端只需要施加15V峰峰值的交变电压即可正常工作，在该驱动参数下可稳定输出1500Pa的最大静压，排气速率稳定在0.7升/分钟，输出气流无脉冲波动，不会因为气流扰动导致液体分配过程出现液滴飞溅、管路置换残留的问题。不同于常规开放式鼓风结构，该喷灯结构在出气端设计了收敛型导流喷口，可将输出气流压缩为直径1mm的柱状射流，既可以作为高压气源完成密闭管路内的残留液体吹扫置换，也可以直接作为微型喷灯的气流供给端，配合可燃气体管路完成微型火焰的稳定输出，适配小型工件局部加热、毛细管端封口这类精细加工作业需求。

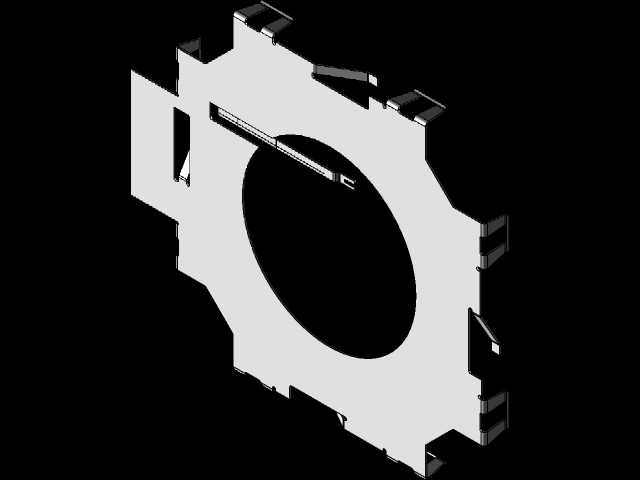

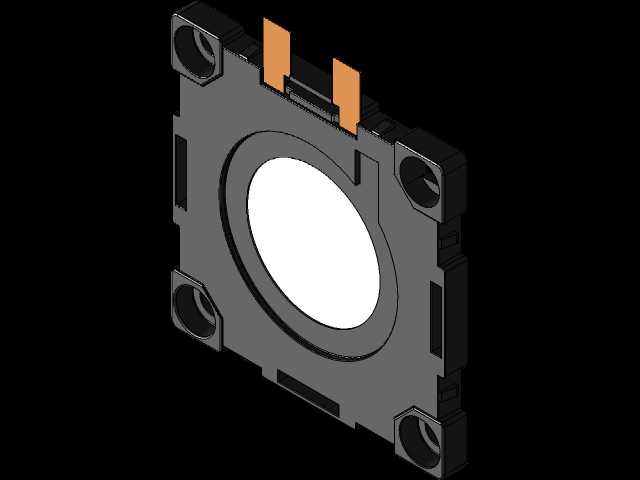

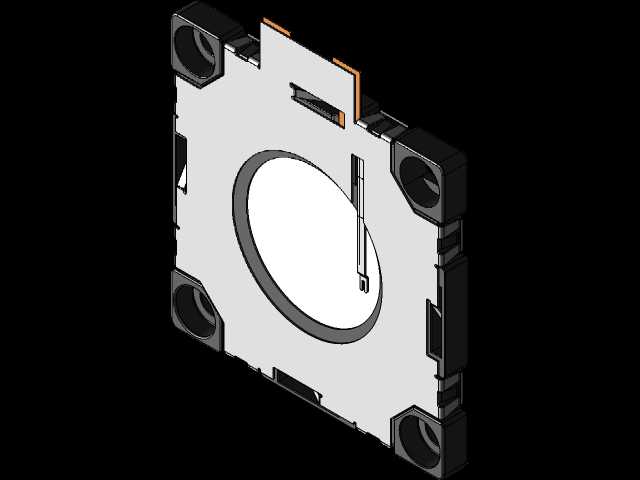

设计思路上，整个结构采用分层堆叠的装配逻辑，底层为压电驱动振膜安装座，采用耐高温的PPS材质注塑成型，振膜边缘通过硅胶密封圈压合固定，避免高压工况下出现气体泄漏；中间层为气流导流腔，通过流体仿真优化了腔体内壁的曲面弧度，减少气流在腔体内的折返损耗，将压电振膜往复运动产生的气压变化高效引导至出气端；上层为喷口固定座，可根据不同使用场景更换不同内径的喷口嵌件，无需改动整体主体结构即可适配0.5mm到2mm直径的射流输出需求。结构上所有配合面均采用止口定位设计，装配时不需要额外调整同轴度，通过超声波焊接即可完成上下壳体的密封固定，整机没有外露的螺丝连接件，既缩小了整体外形尺寸，也避免了长期使用过程中连接件松动带来的性能衰减问题。

从设备选型适配的角度来看，该结构的工作温度范围覆盖-10℃到60℃，可适配绝大多数民用、工业用便携设备的工作环境要求，运行过程中整体温升不超过5K，不会对周边布置的温度敏感传感器、流体管路造成热干扰；驱动功耗仅为0.2W，可直接通过设备内置的控制电路板取电，不需要额外设计独立的供电模块，对于采用电池供电的便携设备来说，可大幅延长单次充电后的连续工作时长。不同于需要润滑维护的活塞式微型气泵，该结构内部没有相对滑动的摩擦部件，正常工况下连续工作寿命可达10000小时以上，全生命周期不需要加注润滑剂、更换易损件，可降低设备后期的维护成本。

在实际集成验证过程中，该结构可直接贴装在PCB板边缘，不需要预留额外的维护操作空间，气路输出端的压力波动值控制在±2%以内，在微量液体置换作业中，可稳定将管路内残留的0.1ml以下液体完全吹扫排出，不会出现残留液滴挂壁的问题；作为微型喷灯火源供气组件时，输出的稳定气流可让火焰长度稳定在5mm到15mm区间，通过调整驱动电压即可线性调节气流输出量，进而实现火焰大小的无级调整，适配不同加热功率的作业需求。结构整体重量仅为3g，即使集成在手持设备内部，也不会给操作人员带来额外的负重感，适配长时间手持作业的使用需求。
