在自动化产线的工位进给、工装夹具的夹紧位移、小型专用设备的直线动作单元里,这类配套电机使用的线性驱动器,是把电机的旋转运动转化为可控直线输出的核心执行部件,很多做非标设备设计的工程师在选型初期,都会先找同类型成熟结构的三维模型做布局参考,提前规避安装干涉、行程匹配这类容易在装配阶段才暴露的问题。
从实际应用场景来看,这类线性驱动器常被用在需要精准直线推拉动作的工位,比如轻工包装设备里的料仓挡料机构、电子组装设备里的工件顶起单元、医疗辅助设备里的姿态调整部件,相比气缸类执行元件,它不需要配套气源管路,输出力的控制更线性,行程范围内的任意位置停留精度更易保证,搭配步进或伺服电机时,还能通过控制系统实现多段速、多点位的动作编程,适配柔性化生产的工位调整需求。

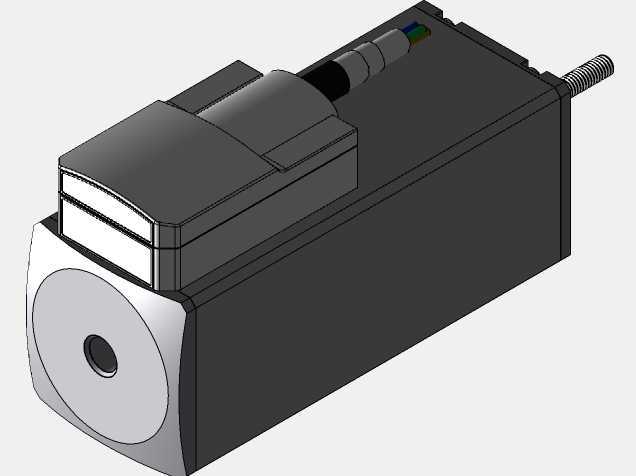

这款线性驱动器的设计思路,是把驱动电机的输出端和传动副做集成式布局,没有额外的外置传动连接结构,整体外壳采用规整的矩形截面设计,安装面预留了标准的通孔位,既可以通过底部平面直接锁附在设备安装基板上,也能配合侧面的安装槽搭配法兰做立式安装,安装边界的预留尺寸考虑了常规设备的型材安装间距,不需要额外做转接板的二次加工,能直接适配市面上多数40系列、50系列工业铝型材的安装孔位。
结构设计上,内部传动采用丝杠副做运动转换,丝杠的两端做了双轴承支撑设计,避免长行程下的丝杠挠曲变形,输出端的滑台和外壳之间做了导向限位结构,滑台侧面的导向条和外壳内壁的导向槽配合,能承受一定的径向负载,不会因为侧向力导致传动副卡滞,滑台的输出端预留了标准的内螺纹安装孔,方便连接外部执行接头,不管是连接推块、夹爪还是检测支架,都不需要额外做连接结构的改造。
从功能特性来看,这款驱动器的行程范围覆盖了常规小负载直线动作的常用区间,整体外壳的防护结构能阻挡车间环境里的浮尘、切削碎屑进入内部传动腔,日常维护只需要定期在注油孔补充润滑脂即可,不需要频繁拆解保养。在做三维布局的时候,要注意驱动器尾部的电机安装位预留足够的接线空间,电机的动力线和编码器线的折弯半径不能小于线缆直径的6倍,避免长期动作导致线缆内部断线;滑台的最大伸出位置要和周边设备结构预留至少5mm的安全间隙,防止超程动作时发生硬碰撞。
很多工程师在做这类部件的建模参考时,会重点关注安装孔的位置度公差、滑台和安装基准面的平行度要求,这款结构的安装孔位公差按照IT7级精度设计,能保证批量装配时的互换性,滑台的运动平面和底部安装面的平行度控制在0.02mm/100mm以内,满足多数精密装配工位的动作精度要求。另外在选型匹配的时候,要结合实际负载的重量、动作速度、运行加速度来校核丝杠的导程和电机的输出扭矩,不能只看额定推力参数,要把加速阶段的惯性负载算进去,避免长期运行出现电机过载或者丝杠磨损过快的问题。
做设备布局设计时,这类集成式线性驱动器相比自行拼接的电机+丝杠+导轨的分体结构,能节省至少30%的安装空间,整体的装配工时也能缩短不少,因为出厂时已经做了传动副的预紧调整,不需要现场再做导轨和丝杠的同轴度校准,对于交期紧张的非标项目来说,能有效减少装配调试的时间成本。在三维建模过程中参考这类成熟结构,也能避免自己设计时出现的支撑结构强度不足、密封结构不合理、润滑通道缺失这类常见问题,毕竟这类已经经过实际应用验证的结构,在细节设计上已经考虑了很多现场使用的痛点,比如外壳的拼接缝处做了止口设计,能避免切削液顺着缝隙渗入内部,滑台两端的防尘刮片能把附着在滑台表面的碎屑刮掉,不会被带入传动腔内部。
