Kunke BI17型双稳态电磁螺线管结构设计

在流体控制回路的执行端选型中，双稳态结构的电磁驱动部件一直是低功耗场景的核心适配选项，这款Kunke BI17型双稳态电磁螺线管，核心是依托永磁体的剩磁保持特性，实现阀位状态的无功耗维持，仅在阀位切换的瞬间通入脉冲电流即可完成动作，和常规持续通电维持阀位的电磁阀相比，在电池供电、低功耗要求的分布式控制节点中适配性极强。从实际应用场景来看，这类部件常被用在智能灌溉管网的分区控制阀、暖通空调系统的水路切换阀、小型气动回路的方向控制单元，还有车载流体系统的通断控制环节，尤其是那些需要长期保持某一阀位、仅偶尔切换状态的工况，能大幅降低系统的持续供电负载，减少线圈长期通电带来的发热老化问题。

从功能特性上拆解，这款双稳态螺线管的核心优势在于状态保持阶段不需要持续供电，线圈仅在毫秒级的切换脉冲下工作，因此线圈的温升控制难度远低于常规常闭/常开型电磁阀，长期运行的绝缘老化速度更慢，使用寿命也更长。其内部的磁路设计做了针对性优化，动铁芯的运动行程被控制在极小的区间内，切换响应速度可以做到十毫秒级，同时配合端部的缓冲结构，避免动铁芯吸合时的刚性撞击，降低动作噪音和结构磨损。磁路部分采用高导磁软磁材料做轭铁，搭配高矫顽力的永磁体提供保持力，在断电状态下可以提供足够的轴向保持力，抵御管路内流体压力波动带来的阀芯反向推力，避免出现阀位漂移、内漏的问题。

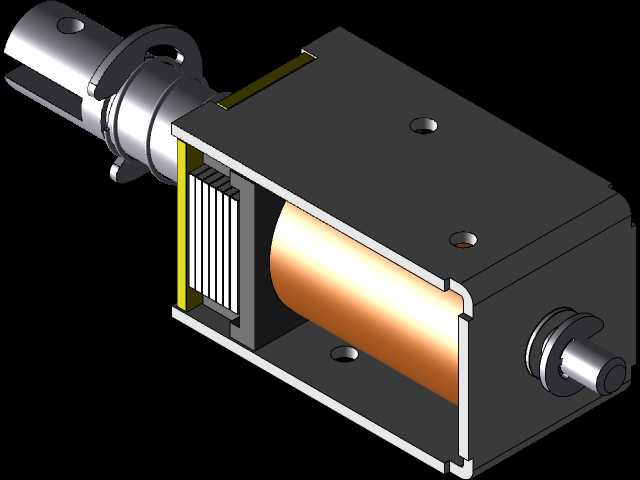

设计思路上，这款螺线管采用了模块化的结构布局，线圈绕组、磁轭组件、动铁芯导套、端部密封结构都做了可拆分设计，方便后续根据不同的阀体接口做适配调整。线圈部分采用耐高温漆包线绕制，外层包覆绝缘封装层，既可以抵御常规工业环境下的潮气、粉尘侵蚀，也能适配一定范围内的介质温度传导。导套部分采用非导磁耐磨材料加工，内壁做了镜面抛光处理，降低动铁芯往复运动的摩擦阻力，避免长期动作后出现卡滞问题。动铁芯和阀芯的连接端预留了标准的接口尺寸，可以直接适配同通径的截止阀、换向阀阀芯组件，不需要额外做转接结构设计。

从外形尺寸与安装边界来看，这款螺线管的主体外径控制在适配BI17系列阀件的标准尺寸范围内，轴向总长度经过紧凑化设计，不会在安装后占用过多的阀组上部空间，适合在密集布置的阀岛、集成阀组上安装使用。安装接口采用标准的螺纹连接结构，和常规同规格电磁阀的安装尺寸完全兼容，替换现有常规电磁阀时不需要改动阀体的安装基座，直接替换驱动部分即可实现低功耗改造。出线端做了标准的接线端子结构，适配常规的工业接线标准，不需要额外定制接插件，现场布线的适配成本很低。需要注意的是，这类双稳态螺线管的驱动需要匹配正反向脉冲信号，和常规单通电信号的电磁阀驱动电路有区别，选型时需要同步确认控制板的脉冲输出能力，避免出现驱动不匹配导致的阀位切换失败问题。另外在安装时需要保证螺线管和阀芯的同轴度，避免偏载导致动铁芯运动卡滞，影响动作可靠性。
