ABS油箱多通路集成控制阀结构设计

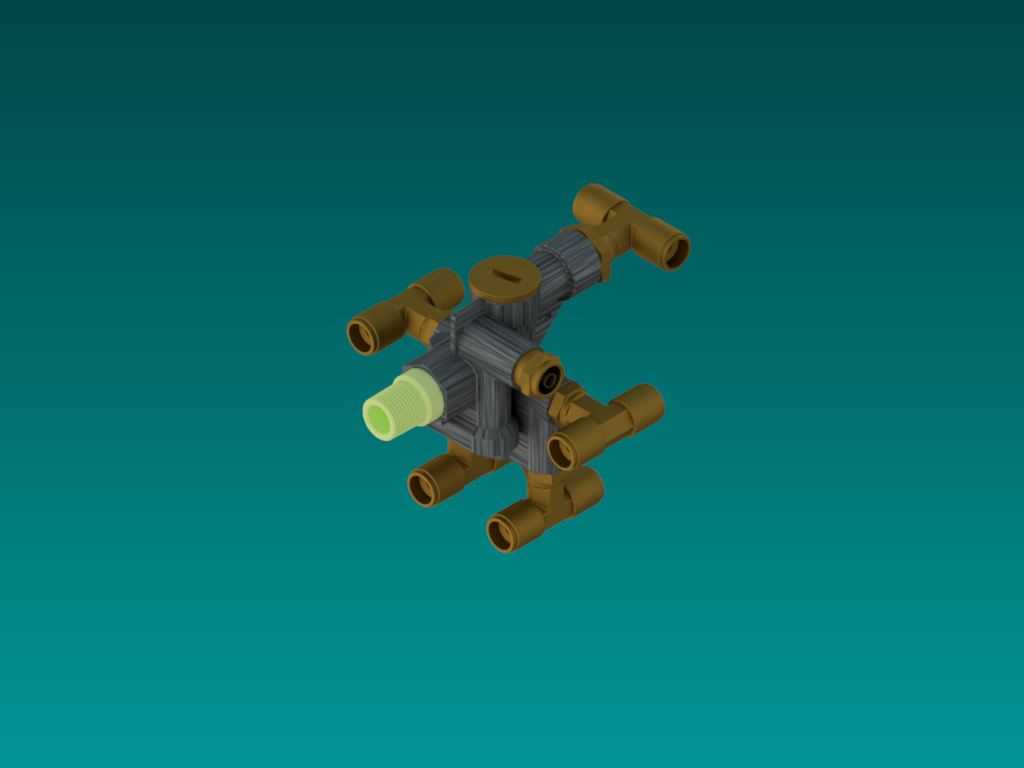

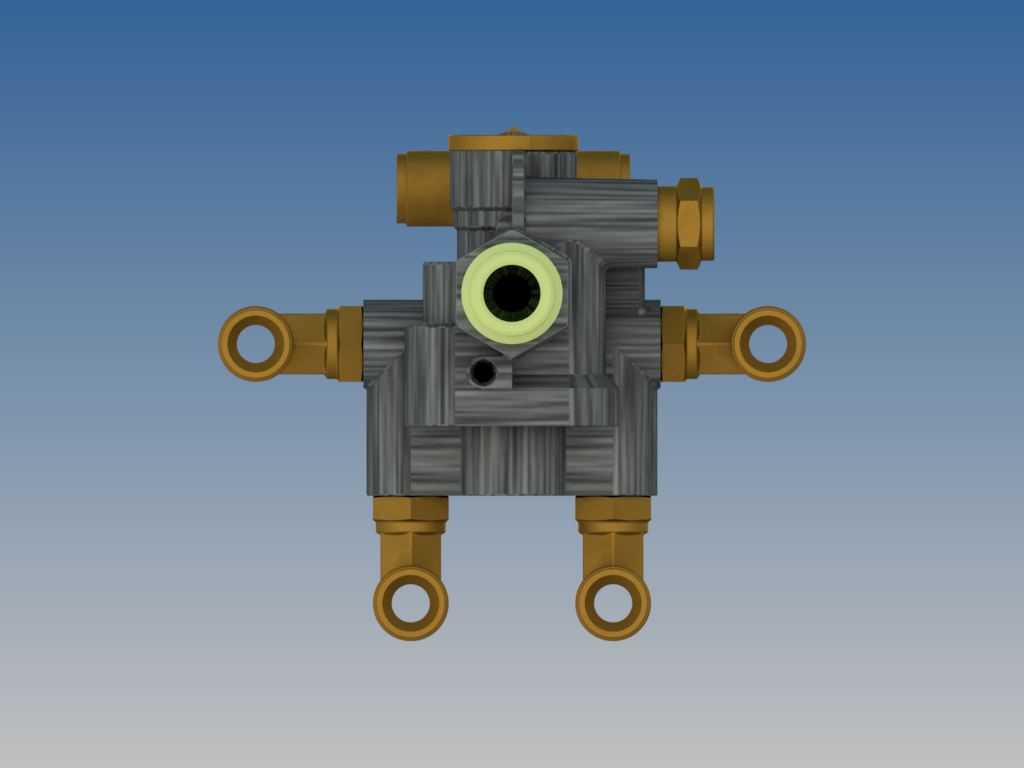

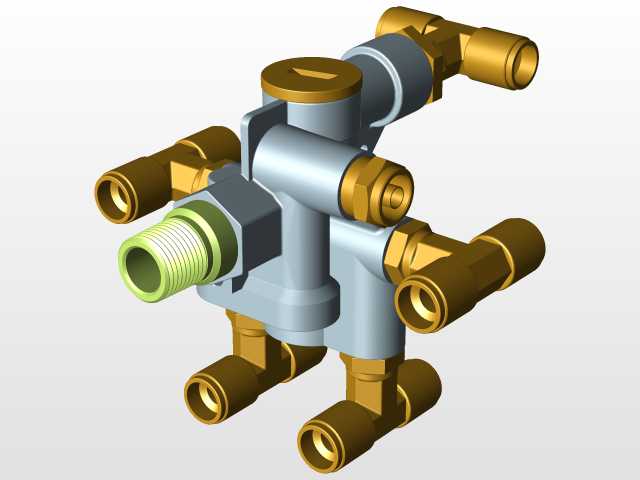

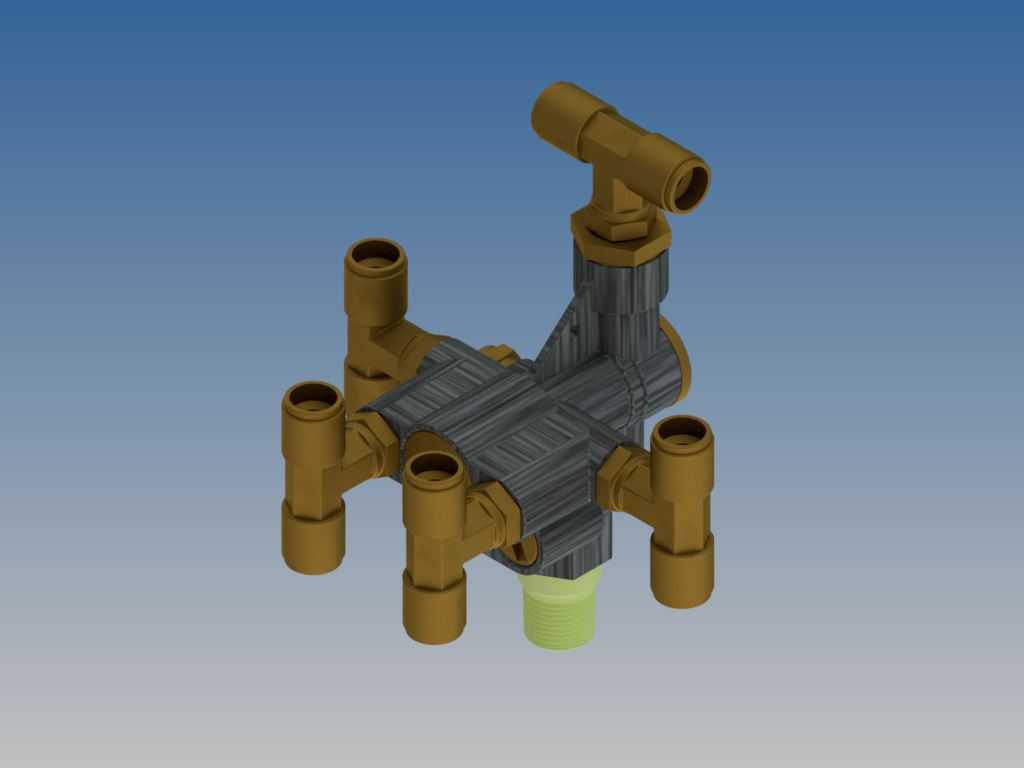

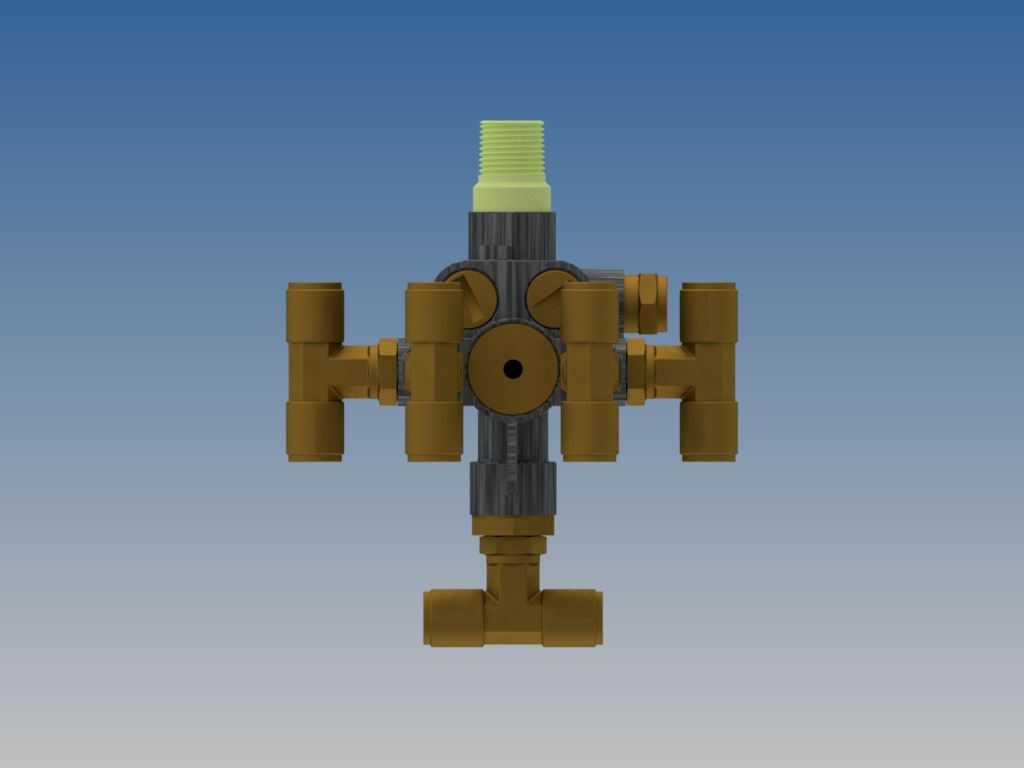

在车辆制动系统与燃油供给系统的交叉适配场景中，这类多通路集成阀件承担着油路通断控制、介质流向分配、压力稳定调节的核心作用，尤其适配带ABS防抱死功能的燃油输送回路，能够在制动工况触发时同步调整燃油供给通路的压力状态，避免车辆姿态剧烈变化时燃油供给出现断流、压力冲击等问题，保障动力输出与制动动作的协同稳定性。从实际装车工况来看，该阀件安装在油箱本体与燃油分配管之间的集成安装位，不需要额外增设独立安装支架，本体上的多组快插接头直接对应不同回路的燃油管路，包括主供油通路、回流通路、制动信号联动的压力调节通路、排气泄压通路，每一个接头的朝向都经过管路走向的适配优化，避免装车后管路出现过度弯折、与周边线束或结构件干涉的问题。设计阶段首先梳理了阀件需要承载的通路数量与通径要求，主供油通路通径最大，满足发动机全负荷工况下的燃油流量需求，回流通路通径略小，负责将多余燃油导回油箱，泄压通路通径最小，仅在压力超阈值时开启泄放，避免阀体内腔出现压力过载损坏密封结构。本体采用模块化集成设计思路，没有采用传统阀件多零件拼接的结构，而是将主阀腔、各通路流道集成在一个主体结构上，减少了密封结合面的数量，从根源上降低了燃油渗漏的风险，外露的接头部分采用统一的快插接口标准，适配行业通用的燃油管路快插接头，装配时只需要将管路推入接头即可完成密封锁紧，不需要额外使用卡箍或密封胶，大幅提升整车装配线的作业效率。从安装边界来看，阀件主体的核心安装基准是底部的外螺纹接口，该接口直接旋入油箱顶部的预设安装孔，接口处的密封台阶适配标准O型圈，拧紧后即可实现与油箱内腔的连通，其余侧置、上置的接头围绕中心安装位呈辐射状分布，每个接头的伸出长度都经过严格控制，保证安装后所有管路接口的操作空间足够，后期维护时可以单独拆卸某一根管路而不需要拆除整个阀件。阀件内部的阀芯结构采用锥面密封形式，相比平面密封具备更好的对中性能，在长期受油压冲击、车辆振动的工况下，密封面的磨损量更小，能够保证全生命周期内的密封可靠性，阀芯的动作行程经过精准计算，既保证全开状态下的流道阻力足够小，不会出现供油压损过大的问题，也保证关闭状态下的密封比压满足要求，不会出现内漏导致的压力保压失败问题。在流道设计过程中，所有流道的转角位置都采用圆弧过渡，没有直角突变结构，减少燃油在流道内的紊流产生，降低流动噪声，同时也避免杂质在转角位置沉积造成流道堵塞。外露的金属接头部分采用防腐镀层处理，能够耐受车辆底盘位置的泥水、盐雾侵蚀，主体非金属部分采用耐燃油腐蚀的ABS改性材料，长期浸泡在燃油环境中不会出现溶胀、开裂、强度下降的问题，材料的耐温范围覆盖车辆正常使用的全温域，从低温冷启动到发动机舱高温烘烤都能保持结构性能稳定。设计时还充分考虑了装配防错需求，不同通径的接头采用差异化的外径尺寸，装配时不同规格的管路无法插入错误的接头，从结构上避免生产线出现错装问题，减少装配失误带来的售后故障。
